V2 AXIL - Page 29

FRANÇAIS
27

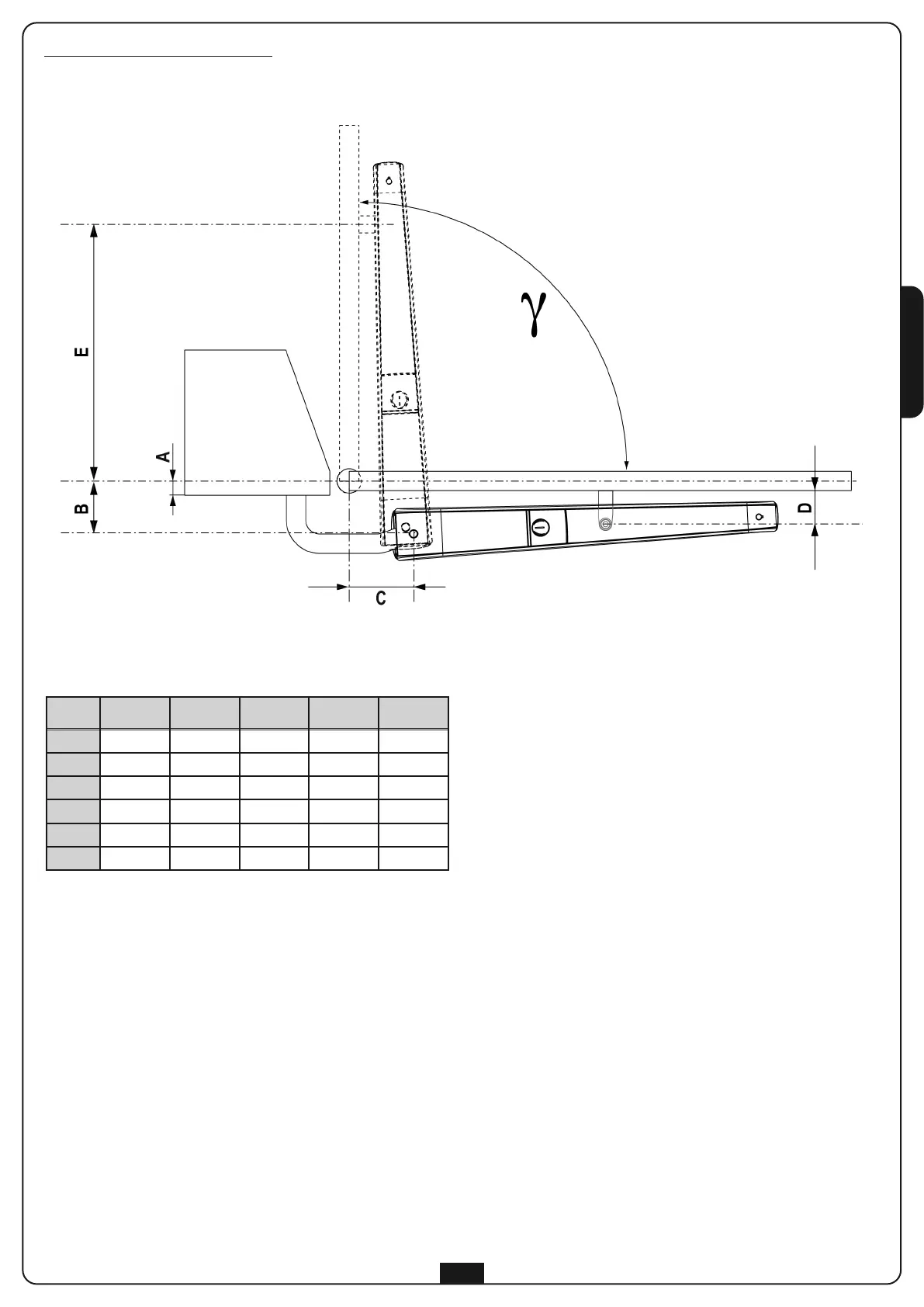

OUVERTURE VERS L´EXTÉRIEUR
γ
A [mm] B [mm] C [mm] D [mm] E [mm]
80° 30 110 95 70 614
85° 30 110 110 70 623
90° 30 110 120 70 633
95° 30 110 135 70 644
100° 30 110 150 70 658
110° 30 110 170 70 684
