ITALIANO
6
γ
A [mm] B [mm] C [mm] D [mm] E [mm] Lf [mm]
110°
20 110 150 100 550 90
30 120 150 100 550 90
40 130 150 100 550 90
50 130 150 110 550 80
60 130 150 110 550 70
70 140 150 120 550 70
80 150 150 120 550 70
90 160 150 120 550 70
120°
20 100 160 110 535 80
30 110 160 110 535 80
40 110 165 110 535 70
50 120 165 120 535 70
γ
A [mm] B [mm] C [mm] D [mm] E [mm] Lf [mm]
90°
20 120 120 100 570 100
30 130 120 100 570 100
40 140 120 110 570 100
50 150 120 110 570 100
60 160 120 110 570 100
70 170 120 110 570 100
80 170 120 120 570 90
90 180 120 120 570 90
100 190 120 120 570 90
110 190 120 120 570 80
120 200 110 120 570 80
130 210 110 130 565 80

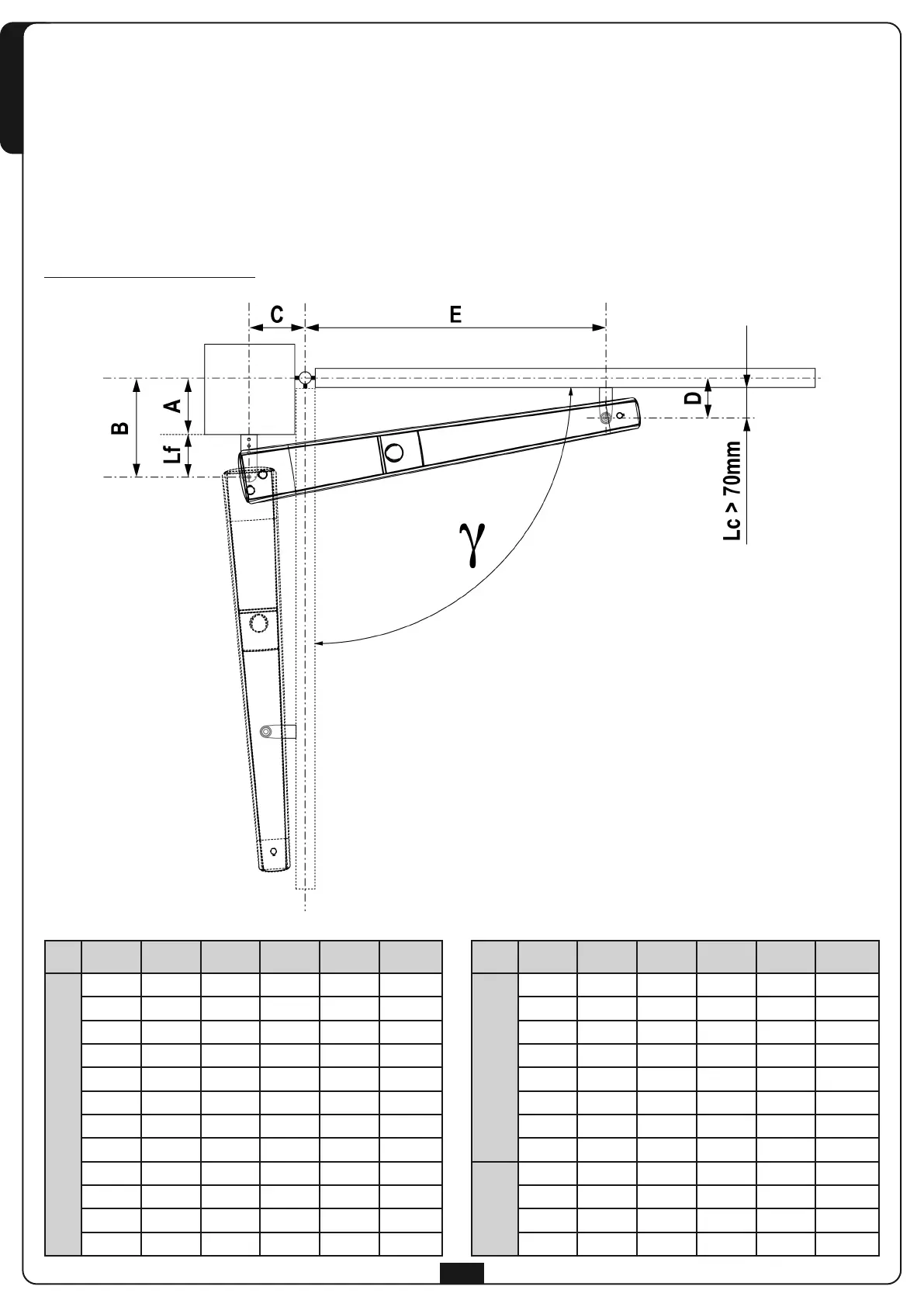

MISURE DI INSTALLAZIONE
Per effettuare una corretta installazione degli operatori e garantire un funzionamento ottimale dell’automazione è
necessario rispettare le misure riportate in tabella. Eventualmente modificare la struttura del cancello in modo da
a
dattarlo ad uno dei casi riportati nella tabella.
m ATTENZIONE: Nel caso in cui l'anta superi i 2,5m di lunghezza è necessario installare una elettroserratura
per garantire un'efficace chiusura.
m ATTENZIONE: Al fine di evitare contatti dell’operatore con l’anta, è necessario rispettare il più precisamente
possibile la quota D considerando una tolleranza compresa tra 0 e +5 mm.
APERTURA VERSO L’INTERNO
