ESPAÑOL
38
INSTALACIÓN DE LOS
ACTUADORES
Después de llevar sobre los pilares las medidas
seleccionadas en la tabla de la página precedente,
proceda con las siguientes operaciones:

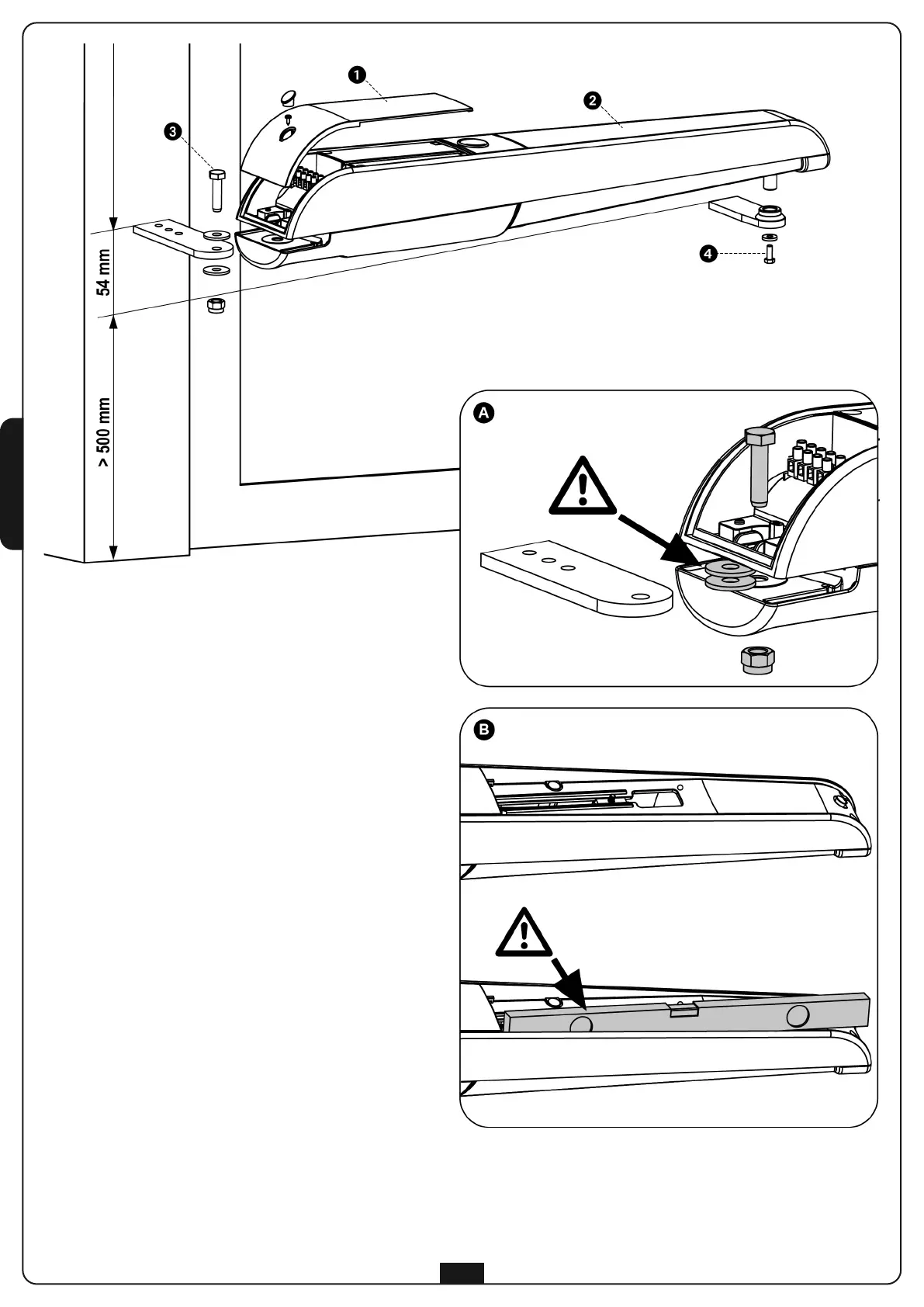

1. Instale los soportes sobre los pilares y la cancela.
m ATENCIÓN: El soporte anterior debe colocarse
54 mm por debajo del soporte posterior
2. Cierre la hoja.
3. Desbloquee los actuadores.
4. Desmonte las dos cubiertas plásticas 1 y 2
5. Coloque el AXIL sobre los soportes y fije el perno
3 con la correspondiente tuerca de bloqueo y las dos
arandelas
m ATENCIÓN: Inserte las dos arandelas como se
indica en el recuadro A.
6. Fije el perno 4 después de haber insertado la
arandela.
m ATENCIÓN: Compruebe que esté
perfectamente horizontal como se indica en el
cuadro B. El nivel tiene que colocarse quitando la
tapa embellezedora superior
7. Pruebe varias veces abriendo y cerrando manualmente
las hojas controlando que no rocen entre el actuador y
la estructura de la cancela
