DEUTSCH

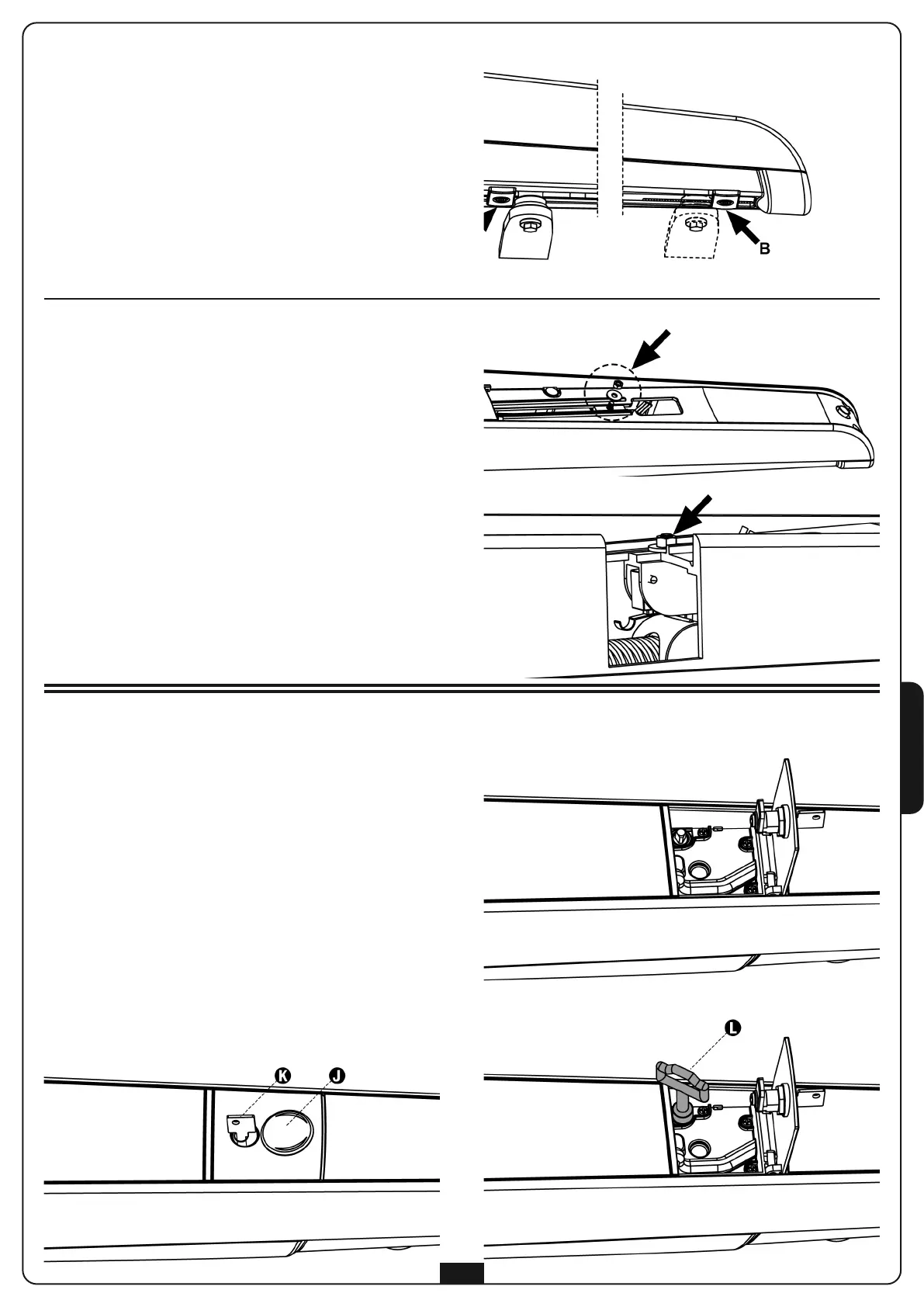

FREIGABE IM NOTFALL
Bei Stromausfall kann das Tor durch Einwirken auf den
Motor freigegeben werden:
1. Schlossabdeckung J an der Vorderseite des Motors
abnehmen
2. Schlüssel K ins Schloss einführen, im Uhrzeigersinn
drehen und das Plastiktürchen vollständig öffnen
3. Schlüssel L in das Loch einführen und im Uhrzeigersinn
bis zum Anschlag drehen.
Zur Wiederherstellung des Automatikbetriebs wie folgt
vorgehen:
1. Schlüssel L gegen den Uhrzeigersinn bis zum Anschlag
drehen und herausziehen;
2. Türchen schließen und Schlüssel K gegen den
Uhrzeigersinn drehen
3. Schloss mit dem Türchen J abdecken
EINSTELLUNG DES ENDANSCHLAGS
Versionen OHNE elektrischen Endanschlag
Zum Einstellen des Endanschlags wie folgt vorgehen:
• Torflügel in maximale Öffnungsposition bringen, dann den
mechanischen Feststeller A so positionieren, dass er an
der Schraubenmutter anschlägt.
• Mechanischen Feststeller blockieren, indem man die
Schraubenmutter mit einem 13mm-Schlüssel festzieht.
• Torflügel in die maximale Schließposition bringen, dann
den mechanischen Feststeller B (Zubehör Code 162223)
so positionieren, dass er an der Schraubenmutter anschlägt.
• Mechanischen Feststeller blockieren, indem man die
S
chraubenmutter mit einem 13mm-Schlüssel festzieht.
Versionen MIT elektrischen Endanschlag
D
er (bereits im Motorinneren verkabelte) elektrische
Endanschlag unterbricht die Stromversorgung des Motors
ohne Kraftaufwand und überflüssige Erwärmungen.
Zum Einstellen des Endanschlags wie folgt vorgehen:
• Vordere Schutzabdeckung des Motors abnehmen und die
Mutter lockern, mit der der elektrische Endanschlag
befestigt ist.
• Torflügel in maximale Öffnungsposition bringen und
elektrischen Endanschlag so positionieren, dass der Switch
ausgelöst wird.
• Mutter zur Befestigung des Endanschlags wieder
festziehen.
• Vordere Schutzabdeckung aufsetzen, Schraube festziehen
oder Deckel aufsetzen.
• Mechanischen Feststeller so positionieren, dass der Hub
nach dem Auslösen des Switch auf der Stelle blockiert wird.
• Mechanischen Feststeller blockieren, indem man die
Schraubenmutter mit einem 13mm-Schlüssel festzieht.
59
