V2 AXIL - Page 67

NEDERLANDS

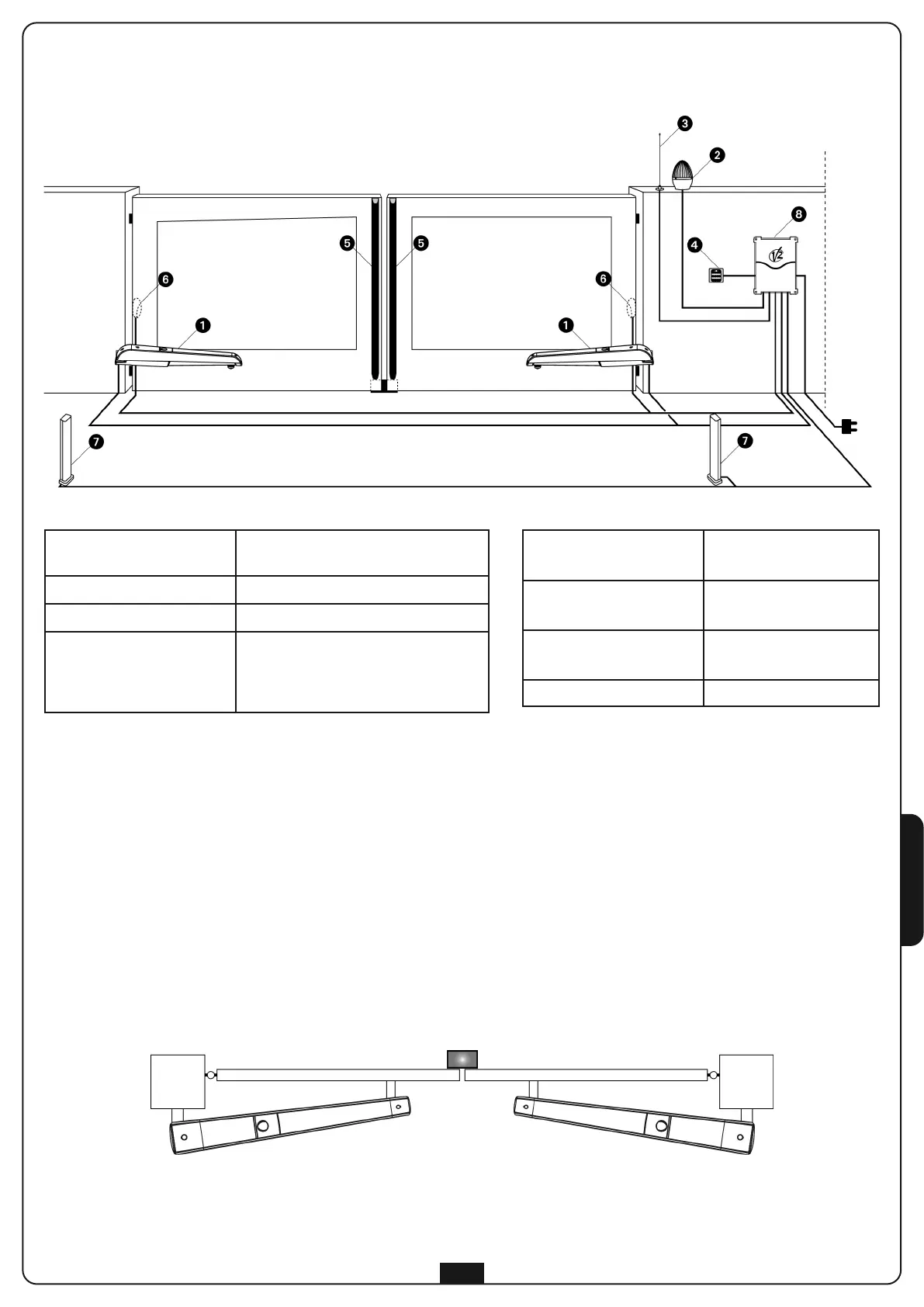

INSTALLATIESCHEMA
 Veiligheidslijsten
(EN 12978)
- type optisch
- type weerstand
 Externe fotocellen
kabel 4 x 0,5 mm
2
(RX)
kabel 2 x 0,5 mm
2
(TX)
 Interne fotocellen
kabel 4 x 0,5 mm
2
(RX)
kabel 2 x 0,5 mm
2
(TX)
 Stuurcentrale
kabel 3 x 1,5 mm
2
 Actuator AXIL
- kabel 4 x 0,75 mm
2
(120V/230V)
- kabel 3 x 1,5 mm
2
(24V)
 Knipperlicht
kabel 2 x 1,5 mm
2
 Antenne
kabel RG-58
 Keuzeschakelaar met
sleutel, digitaal
toetsenbord of
nabijheidslezer
kabel 3 x 0,5 mm
2
65
HANDELINGEN VOORAF
De nieuwe serie actuatoren AXIL is bestudeerd voor de automatische werking van zware hekdeuren tot 300 kg met
vleugels tot een lengte van 2,8 m., afhankelijk van de modellen. Voordat u tot installatie overgaat, is het van
fundamenteel belang dat uw hek vrij open en dicht gaat en moeten de volgende punten nauwkeurig gecontroleerd
worden:
• Scharnieren en pennen verkeren in uitstekende staat en zijn naar behoren gesmeerd.
• De beweging wordt door geen enkel obstakel belemmerd.
• Er mag geen enkele wrijving met de bodem en tussen de hekvleugels geconstateerd worden.
• Uw hek moet uitgerust zijn met de centrale stop.
