Vanguard 200 - Genel Bilgiler

Genel Bilgiler
Bu el kitabı motorların yaratabileceği riskler ve tehlikeler ile bu tehlikelerden kaçınmak
için yapmanız gerekenler hakkında sizi bilinçlendirmek amacıyla güvenlik bilgileri
içermektedir. El kitabı aynı zamanda motorun doğru kullanımı ve motor bakımı hakkında
bilgi de içermektedir. Bu talimatları okumanız, anlamanız ve uygulamanız önemlidir. Bu
el kitabını gelecekte de kullanmak üzere saklayın.
NOT:Bu kullanım kılavuzundaki şekiller ve resimler yalnızca bilgi için verilmiştir ve sizin
modelinizden farklı olabilir. Motorunuzun konfigürasyonuna uygun olan eden şekilleri
uygulayın. Gerekiyorsa bir yetkili servis bayisi ile iletişime geçin.
Yedek parçalar için; satın alma tarihi, motor modeli, tip, trim ve motor seri numarasını
kaydedin. Bu numaralar motorunuzun üzerinde yer almaktadır. Özellikler ve
Kumandalar kısmına bakın.
Satın Alma Tarihi
Motor Modeli - Tipi - Ayarı:
Motor Seri Numarası
Avrupa Ofisi İletişim Bilgileri
Avrupa emisyonları ile ilgili sorular için Avrupa ofisimiz ile şu adresten iletişime geçin:
Max-Born-Straße 2, 68519 Viernheim, Almanya.
Avrupa Birliği (AB) Kademe V (5): Karbon
Dioksit (CO2) Değerleri
Briggs & Stratton AB Tip Onayı Sertifikalı motorların karbon dioksit değerlerini bulmak
için BriggsandStratton.com adresindeki arama penceresine CO2 öğesini girin.
Operatör Güvenliği
Güvenlik İkaz Sembolü ve İşaret Sözcükleri
Güvenlik uyarı sembolü kişisel yaralanmaya yol açabilecek tehlikeler
hakkındaki güvenlik bilgilerini belirtir. Yaralanmanın olasılığını ve olası ciddiyetini
göstermek için bir işaret sözcüğü (TEHLİKE, UYARI veya DİKKAT) kullanılmıştır. Ek
olarak, tehlikenin tipini temsil etmek için bir tehlike sembolü kullanılmıştır.
TEHLİKE eğer önlenmezse, ölüm veya ciddi yaralanmayla sonuçlanacak tehlikeyi
gösterir.
UYARI eğer önlenmezse, ölüm veya ciddi yaralanmayla sonuçlanabilecek tehlikeyi
gösterir.
DİKKAT eğer önlenmezse, hafif veya orta derecede yaralanmayla sonuçlanabilecek
tehlikeyi gösterir.
DİKKATÖnemli olduğu kabul edilen ama tehlike ile ilgili olmayan bilgileri belirtir.

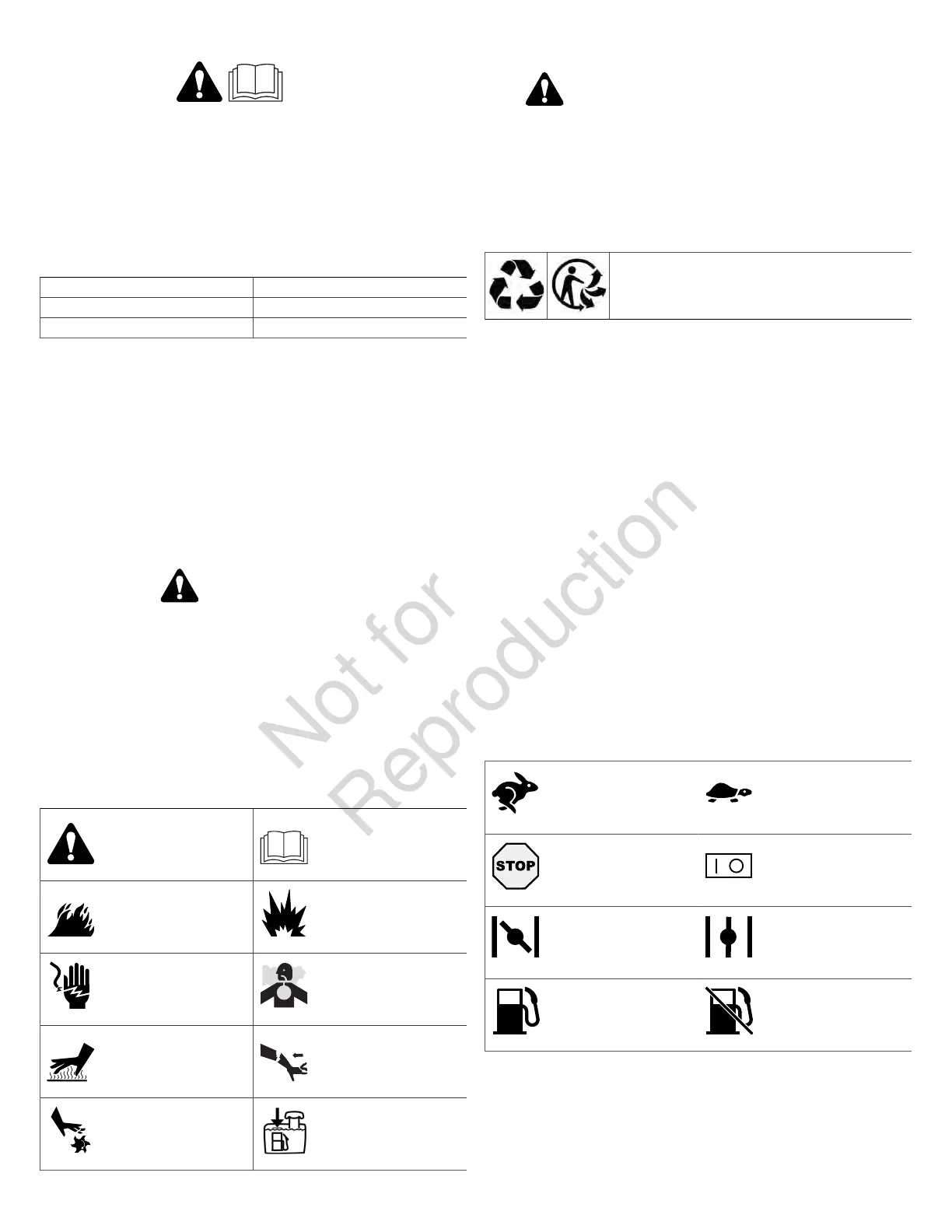

Tehlike Sembolleri ve Anlamları
Kişisel yaralanmaya neden
olabilecek tehlikelere ilişkin
güvenlik bilgileri.
Üniteyi çalıştırmadan veya
bakım yapmadan önce
Kullanım Kılavuzu’nu
okuyun ve uyun.
Yangın Tehlikesi Patlama Tehlikesi
Elektrik Çarpması Tehlikesi Zehirli Duman Tehlikesi
Sıcak Yüzey Tehlikesi Geri Tepme Tehlikesi
Uzuv Kesilme Tehlikesi -
Hareketli Parçalar
Yakıt Seviyesi - Maksimum
Aşırı Doldurmayın
Güvenlik Mesajları
UYARI
Briggs & Stratton® Motorları fun-kart, go-kart gibi araçları; çocuklar için eğlence veya
spor amaçlı arazi araçları (ATV’ler); motosikletler; hava yastıklı tekneler; hava taşıtı
ürünleri veya Briggs & Stratton tarafından onaylanmamış yarışma etkinliklerinde
kullanılan araçları çalıştırmak için tasarlanmamıştır ve bunlarda kullanılmamalıdır.
Yarışma amaçlı ürünlerle ilgili bilgi için www.briggsracing.com internet sitemize bakınız.
Ticari araçlar ve çok koltuklu arazi araçları için lütfen Briggs & Stratton Güç Uygulama
Merkezine başvurun: 1-866-927-3349. Motorun yanlış kullanılması ağır yaralanma veya
ölüm ile sonuçlanabilir.
Geri Dönüştürme Bilgileri
Tüm kartonları, kutuları, kullanılmış yağı ve aküleri devlet
yönetmelikleri tarafından belirtilen şekilde geri dönüştürün.
Özellikler ve Kumandalar
Motor Kontrol Sistemleri
Şekil 1, 2 ve 3 dahilindeki işaret harflerini aşağıdaki listede bulunan motor kontrolleri ile
karşılaştırın:
A. Motor Künye Numaraları Model - Tipi - Kodu
B. Buji
C. Yakıt Deposu ve Kapağı
D. Hava Temizleyici
E. Marş İpinin Kulpu
F. Yağ Çubuğu
G. Yağ Doldurma
H. Yağ Boşaltma Tapası
I. Susturucu, Susturucu Koruyucu (eğer varsa), Kıvılcım Tutucu (eğer varsa)
J.
Gaz Kumandası/Yakıt Kapatma/TransportGuard
™
K. Jikle Kumandası
L. Hava Alma Izgarası
M. Elektrikli Marş Anahtarı (eğer varsa)
N. Redüksiyon Ünitesi (eğer varsa)
Bazı motorların ve cihazların uzaktan kumandası olabilir Uzaktan kumanda sisteminin
yeri ve çalıştırılması için cihaz kullanım kılavuzuna bakın.
Motor Kontrol Sembolleri ve Anlamları
Motor Hızı - HIZLI Motor Hızı - YAVAŞ
Motor Hızı - DURDUR AÇIK - KAPALI
Motoru Çalıştırma
Jikle KAPALI
Motoru Çalıştırma
Jikle AÇIK
Yakıt Kapağı
Yakıt Kapatma AÇIK
Yakıt Kapatma KAPALI
Montaj
Gaz Kumandası Dönüşümü
Standart motorda manuel gaz kumandası bulunur. Manüel gaz kumandasını çalıştırmak
için bir uzaktan gaz kumandası takın veya sabit bir hıza dönüştürün. Aşağıdaki
talimatlara bakın.
NOT: Motor hızı, ekipman üreticisinin performans spesifikasyonlarında belirtilen şekilde
olması gerekir. Yardım için Yetkili bir Briggs & Stratton Servis Bayisi ile görüşün. 
114
