Vanguard 200 - Obecné Informace; Informace O Recyklaci; Bezpečnost Obsluhy

Obecné informace
Tato příručka obsahuje bezpečnostní informace o nebezpečí a rizicích, která souvisí
smotorem, a jak ji předcházet.Obsahuje i pokyny, jak řádně motor používat a jak se něj
starat.Je důležité, abyste si tyto pokyny přečetli, porozuměli jim a dodržovali je. Návod
si uschovejte pro budoucí potřebu.
POZNÁMKA:Obrázky a ilustrace v tomto návodu slouží pouze pro referenční účely
a mohou se lišit od vašeho specifického modelu. Použijte obrázky, které odpovídají
konfiguraci vašeho motoru. V případě nutnosti kontaktujte autorizované servisní
středisko.
Zapište si datum zakoupení, model motoru, typové a kódové číslo a sériové číslo motoru
pro náhradní díly. Tato čísla jsou na motoru. Vizčást Funkce a ovládací prvky.
Datum zakoupení
Model motoru– typ– označení
Sériové číslo motoru
Kontaktní údaje evropské kanceláře
Pokud jde odotazy ohledně emisí vEvropě, obraťte se prosím na naši evropskou
kancelář na adrese:
Max-Born-Straße 2, 68519 Viernheim, Německo.
Emisní norma V (5) evropské unie (EU):
Hodnoty oxidu uhličitého (CO2)
Hodnoty oxidu uhličitého pro motory Briggs & Stratton se schváleným certifikátem EU
najdete tak, že do vyhledávacího okna na webu BriggsandStratton.com zadáte CO2.
Bezpečnost obsluhy
Bezpečností výstražné symboly asignální slova
Bezpečnostní varovná značka uvádí bezpečnostní informace o rizicích, která
mohou vést ke zranění osob. Signální slovo (NEBEZPEČÍ, VAROVÁNÍ nebo POZOR)
upozorňuje na pravděpodobnost a možnost vážnosti poškození. Výstražný symbol se
navíc používá k zobrazení typu rizika.
NEBEZPEČÍ ukazuje riziko, které, jestliže se mu nevyvarujete, povede ke smrti nebo
vážnému poranění.
VAROVÁNÍ ukazuje na riziko, které, jestliže se mu nevyvarujete, může vést ke smrti
nebo vážnému poranění.
POZOR ukazuje na riziko, které, jestliže se mu nevyvarujete, může vést ke menšímu
či středně závažnému poranění.
UPOZORNĚNÍoznačuje informace považované za důležité, ale nesouvisející sriziky.

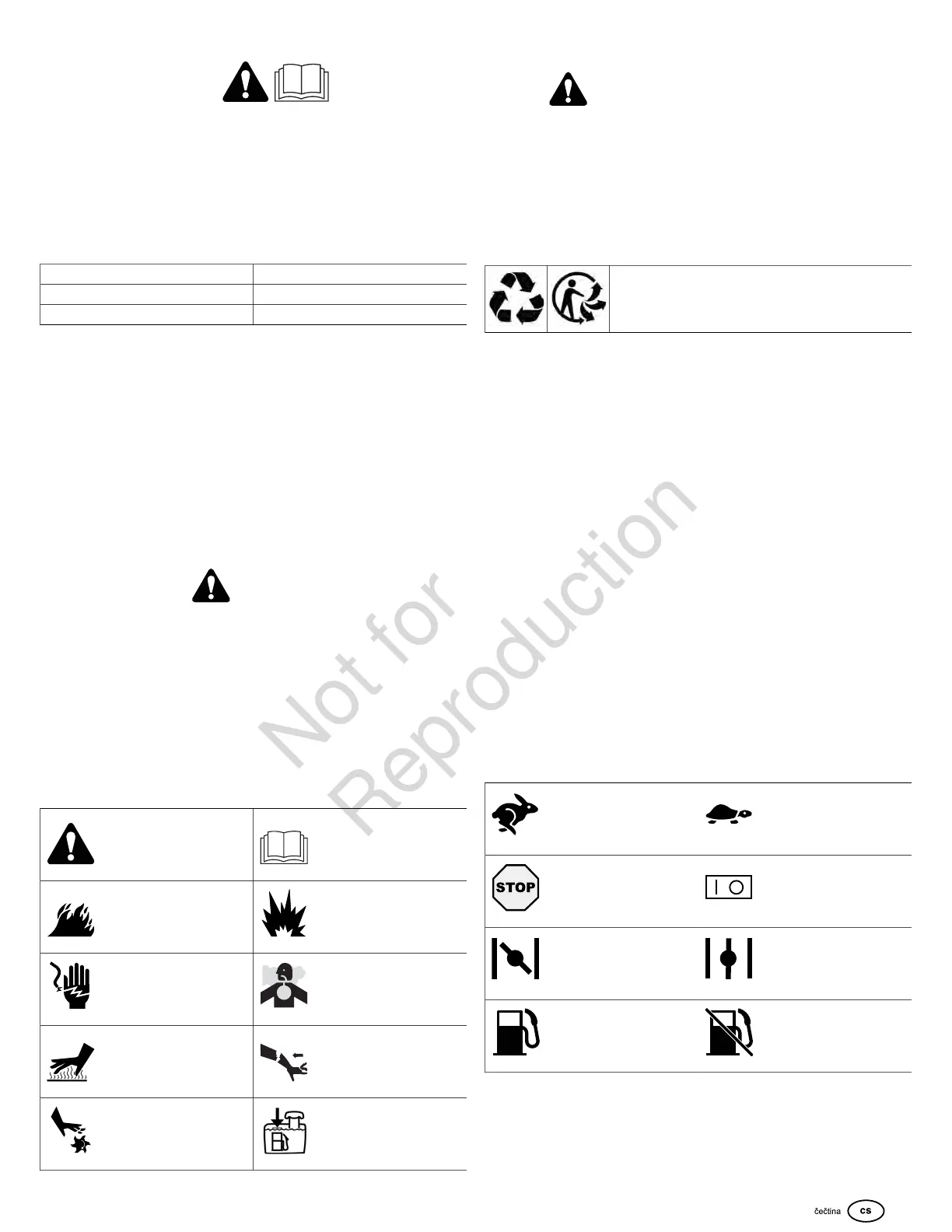

Výstražné symboly a jejich význam
Bezpečnostní informace o
rizicích, která mohou vést k
poraněním.
Před provozem či
prováděním servisu
jednotky si přečtěte návod
k obsluze.
Riziko požáru Riziko výbuchu
Nebezpečí zásahu
elektrickým proudem
Riziko toxických plynů
Riziko horkého povrchu Nebezpečí zpětného rázu
Riziko amputace –
pohyblivé součásti
Hladina paliva – maximum
Nepřeplňujte
Bezpečnostní upozornění
VAROVÁNÍ
Motory značky Briggs & Stratton® nejsou konstruovány pro pohánění následujících
zařízení a nesmějí být tedy takto používány: vozítka, motokáry, dětská, rekreační nebo
sportovní terénní vozidla (ATV), motocykly, vznášedla, letecké výrobky nebo vozidla
používaná v soutěžích, které společnost Briggs & Stratton neschválila. Informace
o soutěžních a závodních výrobcích naleznete na adrese www.briggsracing.com.
Informace o používání ve čtyřkolkách a ATV vozidlech side-by-side získáte v Power
Application Center, středisku pro aplikaci motorů společnosti Briggs & Stratton,
tel. 1-866-927-3349. Nesprávné použití motoru by mohlo vést ke smrti či vážnému
poranění.
Informace o recyklaci
Veškeré kartony, krabice, použitý olej abaterie recyklujte
vsouladu spříslušnými předpisy.
Funkce a ovládací prvky
Ovládací prvky motoru
Porovnejte písmena štítku na obrázcích 1, 2 a 3 s ovládacími prvky motoru v
následujícím seznamu:
A. Identifikace motoru Model- Typ- Kód
B. Zapalovací svíčka
C. Palivová nádrž a zátka
D. Vzduchový filtr
E. Držadlo kabelu startéru
F. Ponorná měrka oleje
G. Otvor pro plnění oleje
H. Vypouštěcí zátka oleje
I. Tlumič, kryt tlumiče (je-li nainstalován), lapač jisker (je-li nainstalován)
J.
Ovladač plynu/uzavírací ventil paliva/TransportGuard
™
K. Ovladač sytiče
L. Mřížka sání vzduchu
M. Spínač elektrostartéru (je-li ve výbavě)
N. Redukční převodovka (je-li ve výbavě)
Některé motory a zařízení jsou vybaveny dálkovými ovladači. Popis umístění a funkce
tohoto dálkového ovládání najdete v příručce k zařízení.
Symboly ovládání motoru a jejich význam
Rychlost motoru –
RYCHLE
Rychlost motoru –
POMALU
Rychlost motoru – STOP ZAPNUTO – VYPNUTO
Spouštění motoru
Sytič ZAVŘENÝ
Spouštění motoru
Sytič OTEVŘENÝ
Zátka nádrže
Palivový uzavírací ventil
OTEVŘENÝ
Palivový uzavírací ventil
ZAVŘENÝ
Montáž
Přestavba ovládání akcelerátoru
Standardní motor je vybaven manuálním ovládáním akcelerátoru. Chcete-li aktivovat
ruční ovladač plynu, namontujte dálkový ovladač plynu, nebo proveďte přestavbu na
pevné otáčky. Postupujte podle následujících pokynů.
