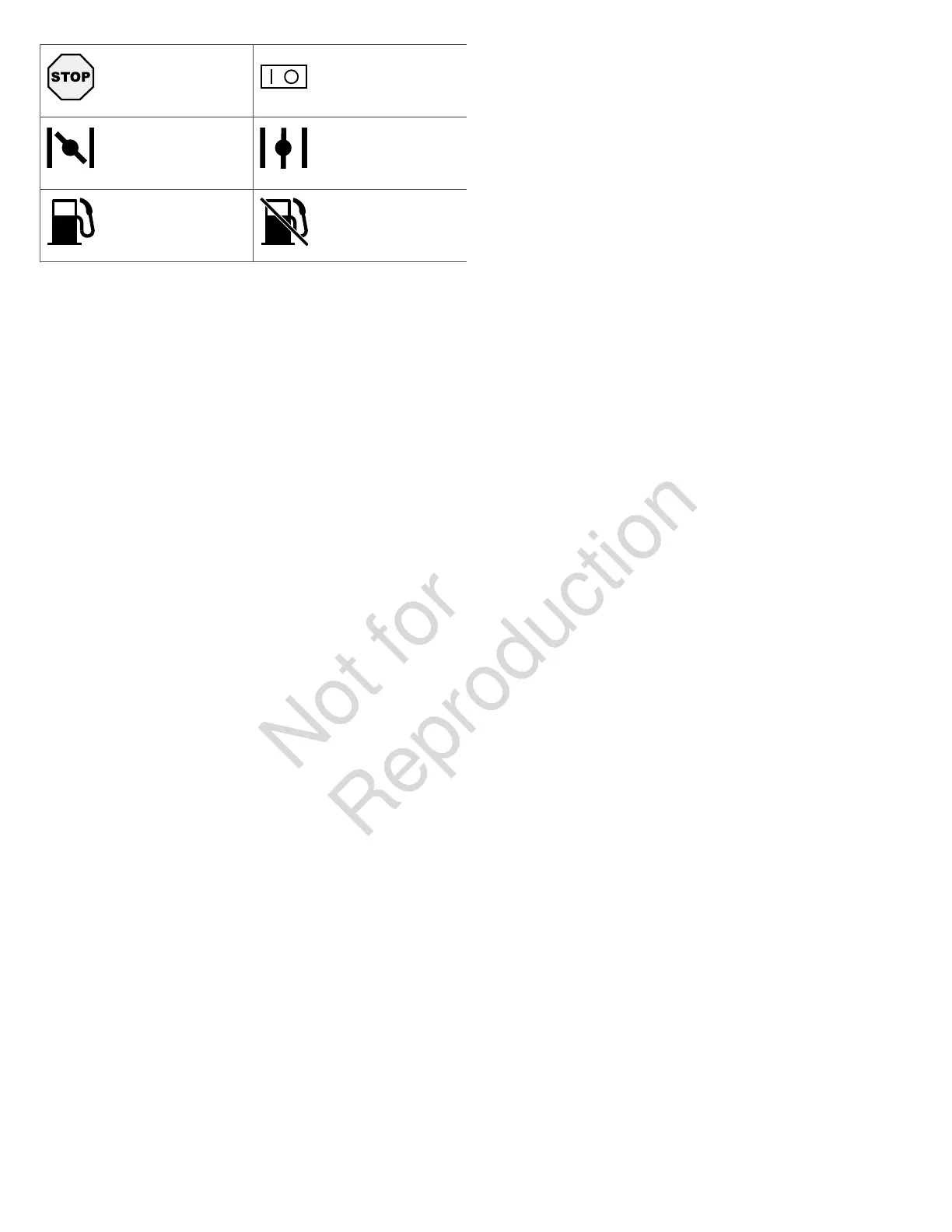

Двигатель — ОСТАНОВ ВКЛ — ВЫКЛ
Запуск двигателя
Воздушная заслонка
ЗАКРЫТА
Запуск двигателя
Воздушная заслонка
ОТКРЫТА
Крышка топливного бака
Кран подачи топлива
ОТКРЫТ
Кран подачи топлива
ЗАКРЫТ
Сборка
Изменение управления дроссельной заслонкой
Стандартный двигатель оснащен ручным управлением дроссельной заслонкой.
Для управления ручным дроссельным регулятором, установите дистанционное
правление дросселем или переведите на фиксированную скорость. См.
инструкции, приведенные ниже.
ПРИМЕЧАНИЕ: Скорость вращения двигателя должна соответствовать
техническим характеристикам производителя оборудования. При возникновении
вопросов обратитесь к авторизованному сервисному дилеру компании Briggs
&Stratton. 
Ручное управление дроссельной заслонкой
1.
Переместите рычаг управления дроссельной заслонкой / TransportGuard
®
(A,
Рисунок 4) в положение ВЫКЛ.
2. Снимите пружину (S, Рисунок4).
Дистанционное управление с помощью кабеля из
сплетенного провода
Дистанционное управление дроссельной заслонкой с помощью кабеля
из плетеного провода можно установить в одном из двух направлений: в
направлении головки цилиндра, или вперед.
В направлении головки цилиндра
1.
Переместите рычаг управления дросселем/ TransportGuard
™
(A, Рисунок5) в
положение ВЫКЛ.
2. С помощью гаечного ключа на 10мм ослабьте на пол-оборота гайку (P,
Рисунок5) на рычаге управления дросселем / TransportGuard
®
(A).
3. Придерживая гайку крепления кабеля (J, Рисунок6) с помощью гаечного
ключа на 10мм, ослабьте винт (K).
4. Проденьте кабель (L, Рисунок6) через отверстие в гайке крепления кабеля (J)
и затяните винт (K). Конец кабеля (L) не должен торчать из отверстия более
чем на ½ дюйма (12,7мм).
5. Ослабьте винт (I, Рисунок6 Прикрепите кабельную муфту (N) под зажимом
кабеля (M) и затяните винт (I).
6. Проверьте работу дистанционного управления дросселем. Переместите
регулятор дистанционного управления дросселя из медленного в быстрое
положение 2-3 раза. Убедитесь, что дистанционное управление дросселем
и кабель (L, Рисунок6) свободно перемещаются. Отрегулируйте гайку (P,
Рисунок7) по мере необходимости для достижения заданного положения.
Вперед
1.
Отрегулируйте рычаг управления дросселем/ TransportGuard
™
:
a. Для моделей двигателей 10V000 и 12V000: Переместите рычаг
управления дроссельной заслонкой / TransportGuard
®
(A, Рисунок8) в
положение БЫСТР.
b. Для моделей двигателей 25V000: Переместите рычаг управления
дросселем/ TransportGuard
™
(A, Рисунок8) в положение ВЫКЛ.
2. С помощью гаечного ключа на 10мм ослабьте на пол-оборота гайку (P,
Рисунок 7) на рычаге управления дросселем / TransportGuard
®
(A).
3. Придерживая гайку крепления кабеля (J, Рисунок8) с помощью гаечного
ключа на 10мм, ослабьте винт.
4. Проденьте кабель (L, Рисунок8) через отверстие в гайке крепления кабеля (J)
и затяните винт (K). Конец кабеля (L) не должен торчать из отверстия более
чем на ½ дюйма (12,7мм).
5. Ослабьте винт (I, Рисунок 8 Закрепите кабельную муфту (N) под зажимом
кабеля (M) и затяните винт (I).
6. Проверьте работу дистанционного управления дросселем. Переместите
регулятор дистанционного управления дросселя из медленного в быстрое
положение 2-3 раза. Убедитесь, что дистанционное управление дросселем и
кабель (L, 8) свободно перемещаются. Отрегулируйте гайку (P, Рисунок 7) по
мере необходимости для достижения заданного положения.
Дистанционное управление с помощью кабеля из
одножильного провода
Дистанционное управление дроссельной заслонкой с помощью одножильного
кабеля можно установить в одном из четырех направлений; в направлении
головки цилиндра, вперед, влево или вправо.
В направлении головки цилиндра
1.
Переместите рычаг управления дроссельной заслонкой / TransportGuard
®
(A,
Рисунок 9) в положение ВЫКЛ.
2. Снимите пружину (S, Рисунок9).
3.
Переместите рычаг управления дроссельной заслонкой / TransportGuard
®
(A,
Рисунок9) в положение БЫСТР.
4. С помощью гаечного ключа на 10мм ослабьте на пол-оборота гайку (P,
Рисунок4) на рычаге управления дросселем / TransportGuard
®
(A).
5. Установите Z-образное соединение одножильного кабеля (Q, Рисунок9) в
любое из маленьких отверстий на кривошипе (R).
6. Ослабьте винт (I, Рисунок 9 Прикрепите кабельную муфту (N) под зажимом
кабеля (M) и затяните винт (I).
7. Проверьте работу дистанционного управления дросселем. Переместите
регулятор дистанционного управления дросселя из медленного в быстрое
положение 2-3 раза. Убедитесь, что дистанционное управление дросселем
и кабель (L, Рисунок 9) свободно перемещаются. Отрегулируйте гайку (P,
Рисунок 4) по мере необходимости для достижения заданного положения.
Вперед
1.
Переместите рычаг управления дроссельной заслонкой / TransportGuard
®
(A,
Рисунок 10) в положение ВЫКЛ.
2. Снимите пружину (S, Рисунок10).
3.
Переместите рычаг управления дроссельной заслонкой / TransportGuard
®
(A,
Рисунок10) в положение БЫСТР.
4. С помощью гаечного ключа на 10мм ослабьте на пол-оборота гайку (P,
Рисунок 4) на рычаге управления дросселем / TransportGuard
®
(A).
5. Установите Z-образное соединение одножильного кабеля (Q, Рисунок10) в
любое из двух маленьких отверстий на кривошипе (R).
6. Ослабьте винт (I, Рисунок 10). Закрепите кабельную муфту (N) под зажимом
кабеля (M) и затяните винт (I).
7. Проверьте работу дистанционного управления дросселем. Переместите
регулятор дистанционного управления дросселя из медленного в быстрое
положение 2-3 раза. Убедитесь, что дистанционное управление дросселем
и кабель (L, Рисунок 10) свободно перемещаются. Отрегулируйте гайку (P,
Рисунок 4) по мере необходимости для достижения заданного положения.
Влево
1.
Переместите рычаг управления дроссельной заслонкой / TransportGuard
®
(A,
Рисунок11) в положение ВЫКЛ.
2. Снимите пружину (S, Рисунок4).
3.
Переместите рычаг управления дроссельной заслонкой / TransportGuard
®
(A,
Рисунок11) в положение БЫСТР.
4. С помощью гаечного ключа на 10мм ослабьте на пол-оборота гайку (P,
Рисунок4) на рычаге управления дросселем/ TransportGuard
®
(A, Рисунок11).
5. Снимите переключатель управления дроссельной заслонкой (W, Рисунок11),
чтобы открыть доступ к небольшому отверстию (S).
6. Установите Z-образное соединение одножильного кабеля (L, Рисунок11) в
небольшое отверстие (S) на рычаге управления дросселем (A).
7. Ослабьте винт (I, Рисунок11 Закрепите кабельную муфту (N) под зажимом
кабеля (M) и затяните винт (I).
8. Проверьте работу дистанционного управления дросселем. Переместите
регулятор дистанционного управления дросселя из медленного в быстрое
положение 2-3 раза. Убедитесь, что дистанционное управление дросселем
и кабель (L, Рисунок11) свободно перемещаются. Отрегулируйте гайку (P,
Рисунок4) по мере необходимости для достижения заданного положения.
вправо
Чтобы установить рычаг дистанционного управления дроссельной заслонкой в
правильном направлении, требуется кронштейн для крепления кабеля (U, Рисунок
12). Номер детали см. в разделе «Технические характеристики и запасные
части». Чтобы приобрести монтажный кронштейн для кабеля, обратитесь к
официальному сервисному дилеру Briggs & Stratton.
