2. INSTALLATION (SUITE)
2.5 PLANIFICATION DU RÉSEAU DE CONDUITS
• Prévoir un réseau le plus simple possible, avec un minimum de joints et de coudes.
• La longueur des conduits isolés doit être réduite à son minimum.
• Ne pas ventiler les vides sanitaires ni les chambres froides. Ne pas tenter de récupérer l’air évacué provenant d’une sécheuse
ou d’une hotte de cuisinière; cela causerait l’encrassement des filtres et du noyau de récupération.
• Si la maison a plus d’un étage, prévoir au moins une grille d’aspiration d’air vicié à l’étage habitable le plus élevé.
2.6 INSTALLATION DES CONDUITS ET DES GRILLES
2.6.1 INSTALLATION INDÉPENDANTE (TELLE QU'ELLE EST ILLUSTRÉE AUX SECTIONS 1.1.1 ET 1.2.1)
Aspiration d’air vicié :
• Installer les grilles d’aspiration d’air vicié là où les contaminants sont générés : cuisine, salon, etc. Localiser les grilles le plus loin
possible des escaliers et installées de façon à ce que l’air puisse circuler partout dans la maison.
• Si une grille est installée dans la cuisine, elle doit être située à au moins 4 pi (1,2 m) de la cuisinière.
• Installer les grilles sur un mur intérieur, à une distance de 6 po à 12 po (152 mm à 305 mm) du plafond OU les installer au plafond.
Distribution d’air frais :
• Installer les grilles de distribution d’air frais dans les chambres à coucher, salle à dîner, salon et sous-sol.
• Se rappeler que les grilles de distribution d’air frais doivent être éloignées le plus possible des grilles d’aspiration d’air vicié.
• Installer les grilles au plafond OU sur un mur intérieur, à une distance de 6 po à 12 po (152 mm à 305 mm) du plafond.
• Si une grille doit être installée au plancher, diriger son jet d’air vers le mur.
AVERTISSEMENT
Ne jamais installer une grille d’aspiration d’air vicié dans une pièce fermée où fonctionne un appareil à combustion tel
qu’une fournaise, un chauffe-eau à gaz ou un foyer.
!
8

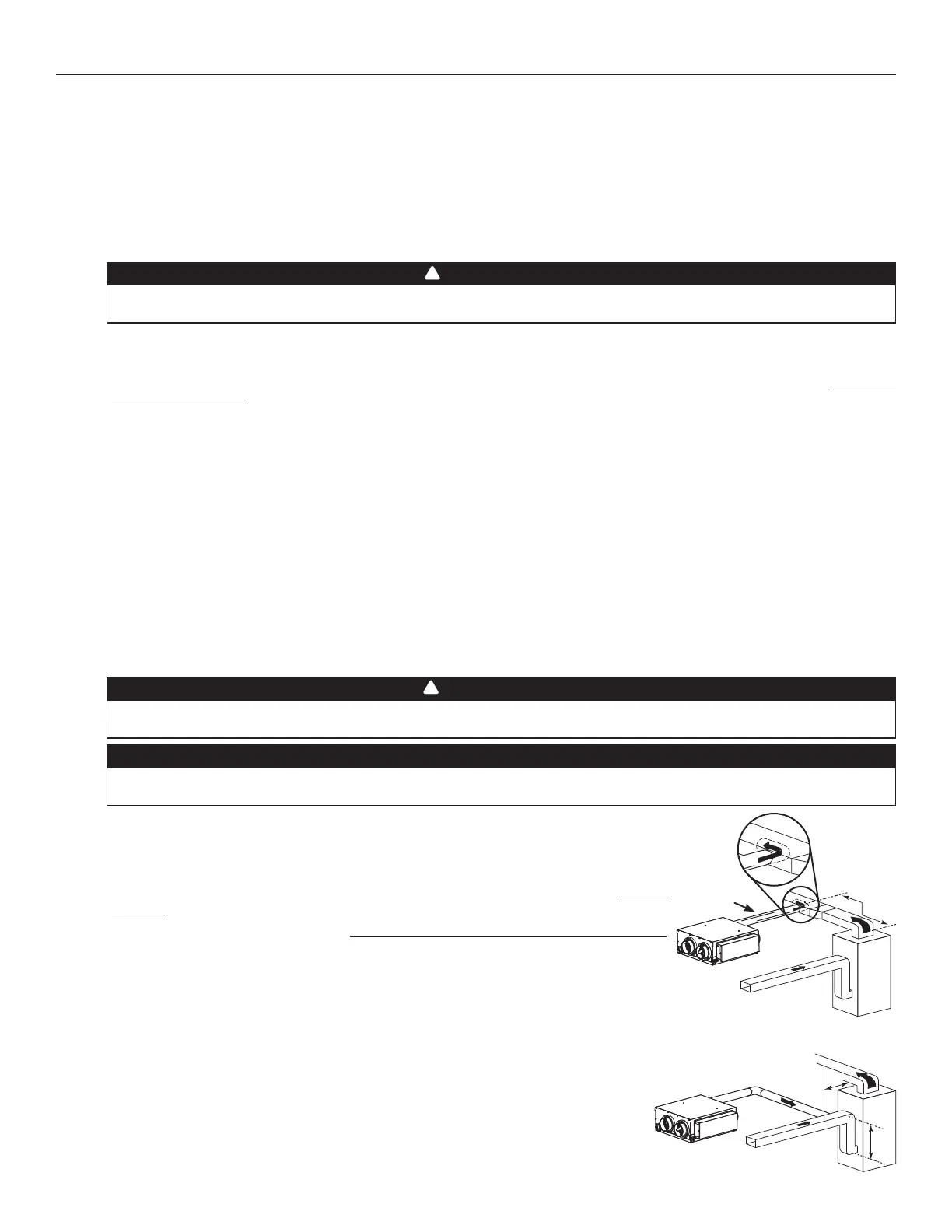

2.6.2 ÉVACUATION À LA SOURCE (TELLE QU'ELLE EST ILLUSTRÉE AUX SECTIONS 1.1.2 ET 1.2.2)
Aspiration d’air vicié :
Même procédure que pour une installation indépendante, décrite au point 2.6.1
Distribution d’air frais :
Il existe 2 méthodes pour raccorder l’appareil à la fournaise :
Méthode 1 : Raccordement côté distribution de l’air (tous les appareils)
• Découper une ouverture dans le conduit de distribution de l’air de la fournaise à une
distance d’au moins 18 po (0,5 m) de la fournaise.
• Relier cette ouverture à la bouche de Distribution d’air frais du VRE (utiliser un conduit
en acier, voir figure ci-contre).
• S’assurer que le conduit venant du VRE forme un coude à l’intérieur du conduit de la fournaise.
• Si désiré, synchroniser le fonctionnement du ventilateur de la fournaise avec le fonctionnement
du VRE (voir la section 4).
Méthode 2 : Raccordement côté retour de l'air (exclusivement pour les appareils
AVS S10 ERVplus, S10n ERVplus, 70E+ et 70E
N+)
• Découper une ouverture dans le conduit de retour de l’air de la fournaise à une distance
d’au moins 10 pi (3,1 m) de la fournaise (A+B).
• Relier cette ouverture à la bouche de Distribution d’air frais du VRE (voir figure ci-contre).
NOTE : Pour la méthode 2, il n’est pas essentiel que le ventilateur de la fournaise
fonctionne lorsque le VRC/VRE est en marche, mais nous le recommandons.
Si désiré, synchroniser le fonctionnement du ventilateur de la fournaise avec le
fonctionnement du VRE (voir la section 4)
AVERTISSEMENT
Lors de raccordement au conduit, toujours utiliser des outils et matériaux approuvés. Respecter toutes les lois et les
règlements en vigueur. Veuillez vous référer à votre code du bâtiment.
!
ATTENTION
Lors de raccordement au conduit de distribution d’air de la fournaise, ce dernier doit être dimensionné pour supporter
le débit supplémentaire apporté par le VRE. Utiliser un conduit en acier.
CONDUIT
EN ACIER
MINIMUM
18 PO (0,5 M)
VJ0112
B
A
VJ0113
A+B= PAS MOINS
DE 10 PI (3,1 M)
