2. INSTALLATION (SUITE)
2.7 RACCORDEMENT DES CONDUITS À L’APPAREIL
NOTE : Toutes les bouches ont été conçues pour être raccordées à des conduits d'un minimum de 5 po de diamètre, mais si
nécessaire, elles peuvent être raccordées à des conduits de format plus grand en utilisant une transition adéquate
(ex. : transition de 5 po de diamètre à 6 po de diamètre).
Conduits flexibles isolés :
La bouche d'aspiration d'air frais et la bouche d'évacuation d'air vicié de tous les appareils sont équipées d'un volet d'équilibrage
intégré. Avant de les raccorder aux conduits isolés, s'assurer que les volets sont complètement ouverts (voir la section 2.2).
ATTENTION
S'assurer que les volets d'équilibrage soient complètement ouverts avant de raccorder les conduits aux bouches. De
plus, les conduits reliant la bouche d'aspiration d'air frais et la bouche d'évacuation d'air vicié avec la (les) bouche(s)
extérieure(s) doivent être isolés sur toute leur longueur.

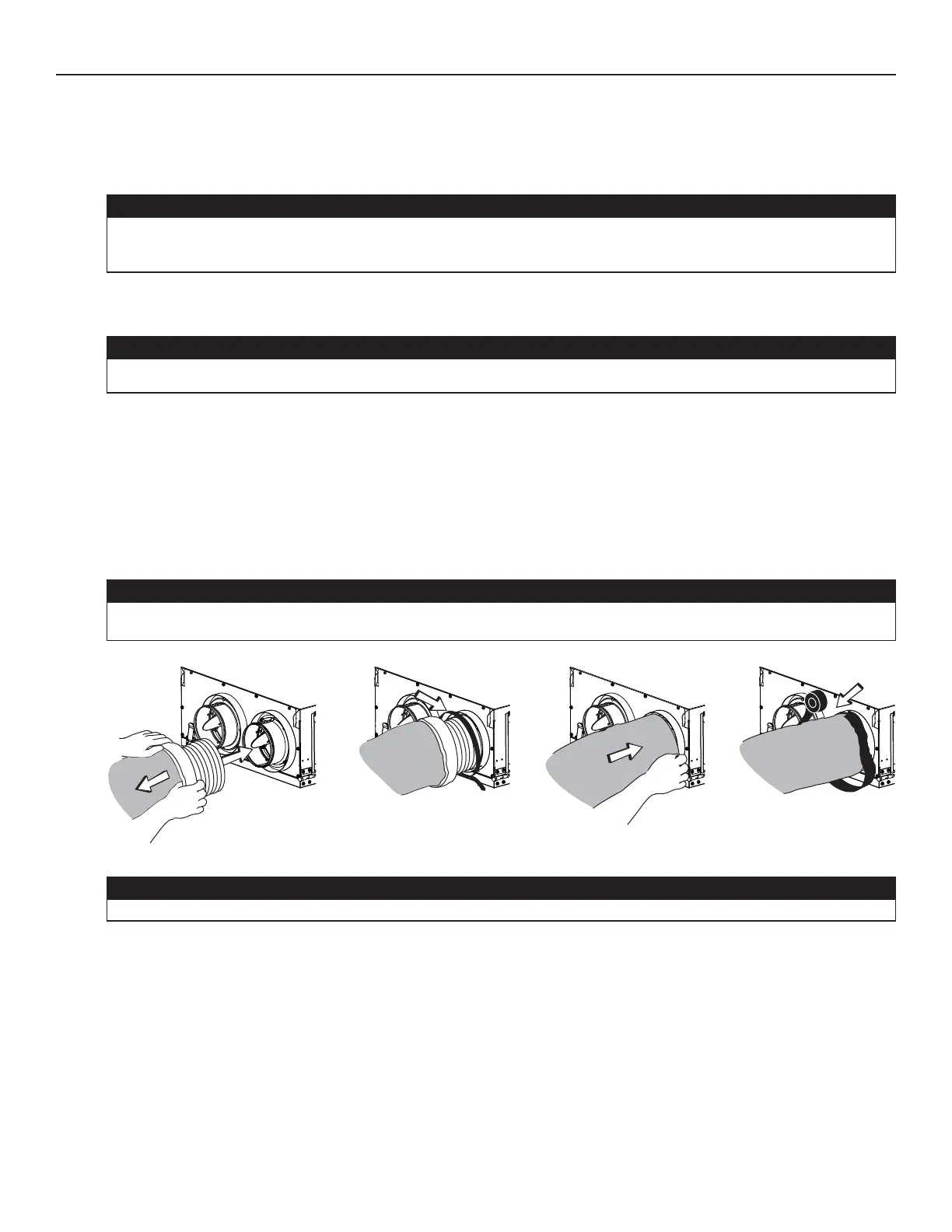

Tirer sur l’isolant pour exposer le conduit flexible.
À l’aide d’une attache autobloquante, fixer le conduit flexible à la bouche.
Tirer l’isolant au-dessus du joint et l’insérer entre les anneaux de la bouche, puis tirer le coupe-vapeur (en gris dans l'illustration
ci-dessous) par-dessus l’isolant et et l’insérer entre les anneaux de la bouche.
Recouvrir le joint (entre l'anneau extérieur et le pare-vapeur) de ruban à conduit jusqu’à étanchéité complète. Éviter de
comprimer l’isolant lors du serrage du ruban autour du joint. Un isolant comprimé perd sa valeur « R » et cause de la
condensation sur la surface extérieure du conduit.
Conduits rigides :
Afin d’éviter la transmission de vibrations, utiliser une petite longueur de conduit flexible (environ 6 po) pour raccorder les conduits
rigides aux bouches de l’appareil. Utiliser des attaches autobloquantes pour relier les bouches et conduits entre eux, puis sceller
avec du ruban à conduit.
ATTENTION
Ne pas utiliser de vis pour raccorder les conduits rigides aux bouches.
Procéder comme suit pour le branchement des conduits flexibles isolés aux bouches de l’appareil (Évacuation d’air vicié et
Aspiration d’air frais).
ATTENTION
Si les conduits doivent passer par un endroit où la température n’est pas contrôlée (ex. : grenier), toujours utiliser des
conduits isolés.
VJ0117
ATTENTION
S’assurer que le coupe-vapeur ne se déchire pas durant l’installation pour éviter que ne se forme de la condensation
dans les conduits.
