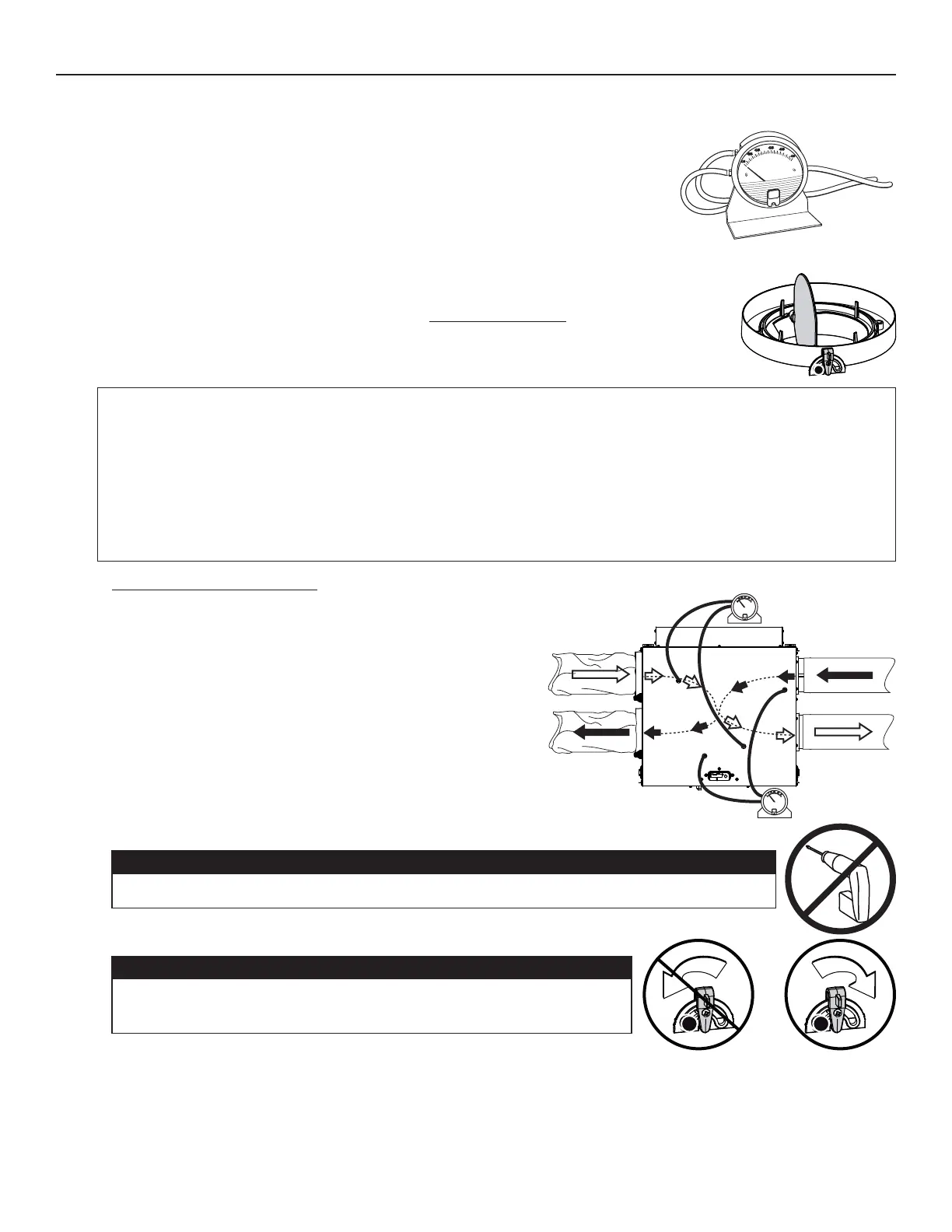

7. ÉQUILIBRAGE DE L’APPAREIL
7.1 CE QU’IL VOUS FAUT POUR ÉQUILIBRER L’APPAREIL
• Un manomètre pouvant mesurer de 0 à 0,5 po d’eau (0 à 125 Pa) et 2 tubes de raccordement
en plastique.
• Le tableau d’équilibrage affiché sur la porte de l’appareil.
7.2 ÉTAPES PRÉLIMINAIRES À L’ÉQUILIBRAGE DE L’APPAREIL
• Sceller tous les conduits du réseau avec du ruban à conduits. Fermer toutes les portes et fenêtres.
• Faire cesser le fonctionnement de tous dispositifs d’évacuation d’air tels que hotte de cuisinière,
ventilateurs de salle de bains ou sécheuse.
• S’assurer que les volets d'équilibrage intégrés sont complètement ouverts. Les deux sont situés dans
la bouche d’Évacuation d’air vicié et dans la bouche de Distribution d’air frais (voir le point 2.2).
• S’assurer que tous les filtres sont propres (si ce n’est pas la première fois que l’appareil est équilibré).
7.3 PROCÉDURE D’ÉQUILIBRAGE
1. Régler l’appareil en haute vitesse.
Si l’installation est reliée de quelque façon que ce soit avec le conduit
de retour d’air frais de la fournaise, s’assurer que le ventilateur de
cette fournaise soit en marche. Si l’installation n’est pas reliée avec le
conduit de retour d’air frais de la fournaise, ne pas faire fonctionner le
ventilateur de fournaise (à « OFF »).
2. Installer le manomètre sur une surface nivelée et le régler à zéro.
3. Relier les tubes du manomètre aux prises de pression d'évacuation
d'air vicié et d'aspiration d'air frais (voir l'illustration ci-contre). S’assurer
de relier les tubes aux raccords haut/bas correspondants. Si l’aiguille du
manomètre tombe en dessous de zéro, inverser les branchements.
4. Mesurer les deux flux; ajuster le flux le plus élevé pour égaliser le flux
le plus bas en utilisant le levier du volet.
5. Barrer les deux leviers de volet en place avec leur vis de blocage, puis boucher les 4 prises de pression à l’aide des petits
bouchons de plastique inclus dans la trousse d'installation.
6. Noter les données concernant le débit de l’air sur une étiquette et la placer près de l’appareil pour référence ultérieure (date,
vitesse maximale des débits de l’air, votre nom, numéro de téléphone et adresse d’affaires).
NOTE : À une différence de ±10 pi³/min (ou ± 5 l/s ou 17 m³/h) entre les 2 lectures, le débit est considéré équilibré.
VP0009
VJ0116
FLUX DE
L’AIR VICIÉ
FLUX DE
L’AIR FRAIS
BAS
HAUT
BAS
HAUT
VP0025F
VD0333
ATTENTION
S'assurer d'incliner le levier dans le bon sens (sens opposé à sa butée, voir
l'illustration ci-contre). Le fait de barrer le levier en mauvaise position peut
engendrer du gel dans l'appareil.
ATTENTION
Ne jamais utiliser de perceuse ou tournevis électrique pour visser et dévisser la vis de blocage du
levier de volet; toujours se servir d'un tournevis standard.
VR0086
Lors de l'équilibrage, s’assurer que l’appareil ne soit pas en mode de dégivrage.
Lorsque la température extérieure se situe sous 0° C/32 °F, le mode de dégivrage peut s'activer. Durant le cycle de dégivrage, il
est impossible d'équilibrer l'appareil puisque l'air ne circule pas dans une direction.
Pour éviter le mode de dégivrage, court-circuiter les bornes OC et OL du bornier de l'appareil ou utiliser une commande
auxiliaire; l'appareil passera en haute vitesse pour une durée de 20 minutes. Une fois ces minutes passées, l'appareil effectuera
un dégivrage prolongé. Si installé, ne pas oublier de retirer le cavalier entre les bornes OL et OC au bornier de l'appareil.
Un autre moyen d'éviter le cycle de dégivrage est d'attendre 10 minutes après avoir branché l'appareil; cette procédure assure
que l'appareil n'est pas en mode de dégivrage.
NOTE : La plupart des appareils vänEE et Venmar démarrent en mode dégivrage lors de la première minute de fonctionnement.
