Venmar S10 ERV - Installation de Deux Bouches Extérieures; Installation du Kit de Transition

11
2. INSTALLATION (SUITE)
VD0028
BOUCHE DE SORTIE
D’AIR VICIÉ
BOUCHE D’ASPIRATION
D’AIR FRAIS
ATTACHE AUTOBLOQUANTE
ET
RUBAN ADHÉSIF EN TOILE
18 PO
(457 MM)
6 PI
(1,8 M)
18 PO
(457 MM)
18 PO
(457 MM)
6 PI
(1,8 M)
6 Ø
(152 MM)
E
MPLACEMENT
ALTERNATIF

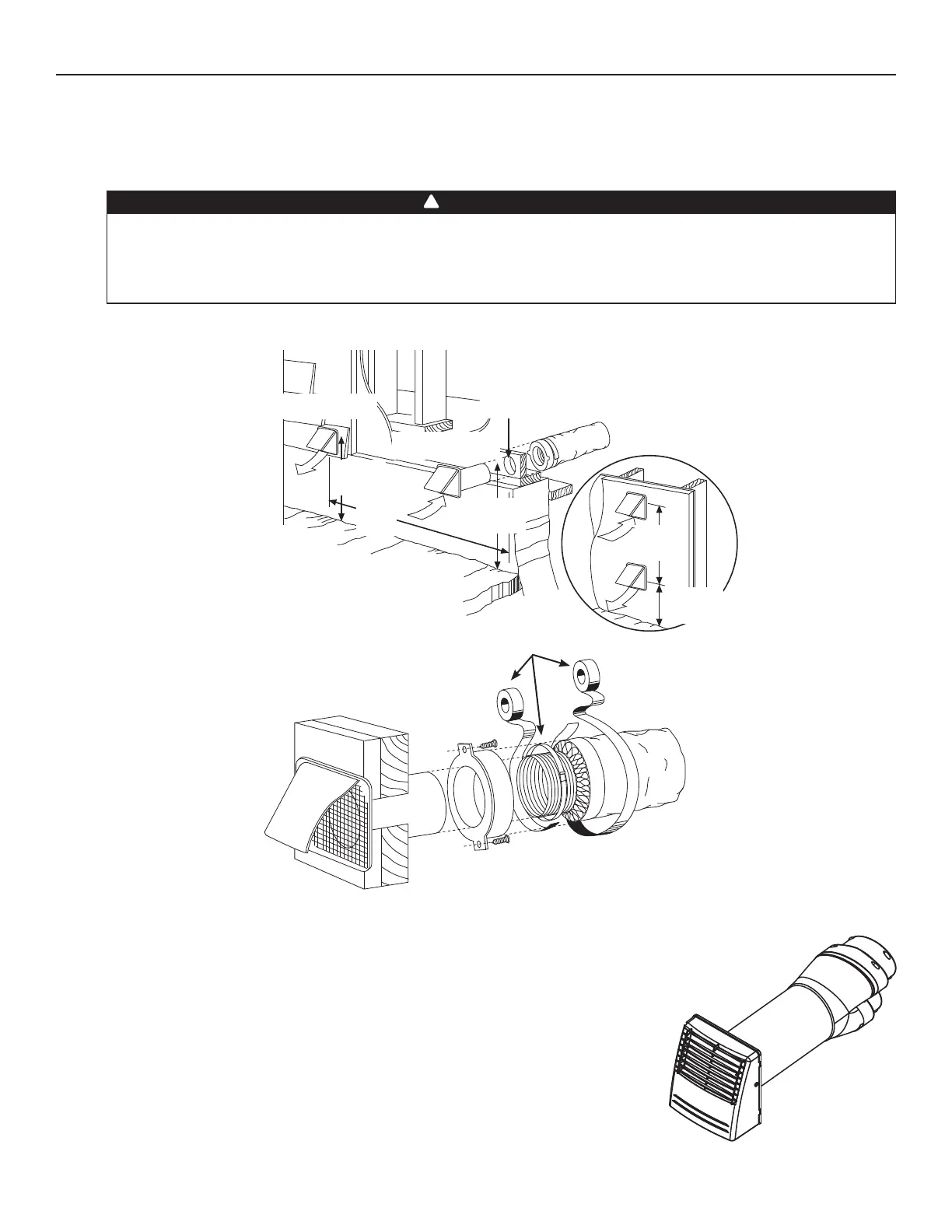

2.8 INSTALLATION DE DEUX BOUCHES EXTÉRIEURES
Choisir un endroit approprié pour l’installation des bouches extérieures :
• La distance minimale entre les deux bouches doit être de 6 pi (1,8 m) afin d’éviter l’inter-contamination
• Les bouches doivent se trouver à une distance minimale de 18 po (457 mm) du sol
Consulter l’illustration ci-contre pour relier les conduits isolés aux bouches extérieures. Une bouche « anti-rafale » pour l’aspiration
d’air frais devrait être installée dans les régions où il tombe généralement beaucoup de neige.
AVERTISSEMENT
S’assurer que la bouche d’entrée d’air se trouve à au moins 6 pi (1,8 m) des éléments suivants :
• Sortie de sécheuse, de fournaise haut rendement, d’aspirateur central;
• Sortie de compteur de gaz, barbecue à gaz;
• Sortie de toute source de combustion;
• Poubelle et toute autre source de contamination.
!
2.9 INSTALLATION DU KIT DE TRANSITION TANDEM
®
*
Si désiré, un kit de transition Tandem peut être installé au lieu de deux bouches extérieures.
La distance requise entre les solives pour l’installation de la transition Tandem doit être de
9¾ po minimum. La hauteur maximale de cette transition est de 8¾ po.
Pour relier les conduits flexibles isolés à la transition Tandem (Évacuation d’air vicié et
Aspiration d’air frais), suivre les instructions fournies avec le kit de transition Tandem
(pièce n° 14690).
*Brevetée.
VR0003
Kit de transition Tandem
