REV : 4
REV DATE : 4/22
DPN004262
Page :1 /1

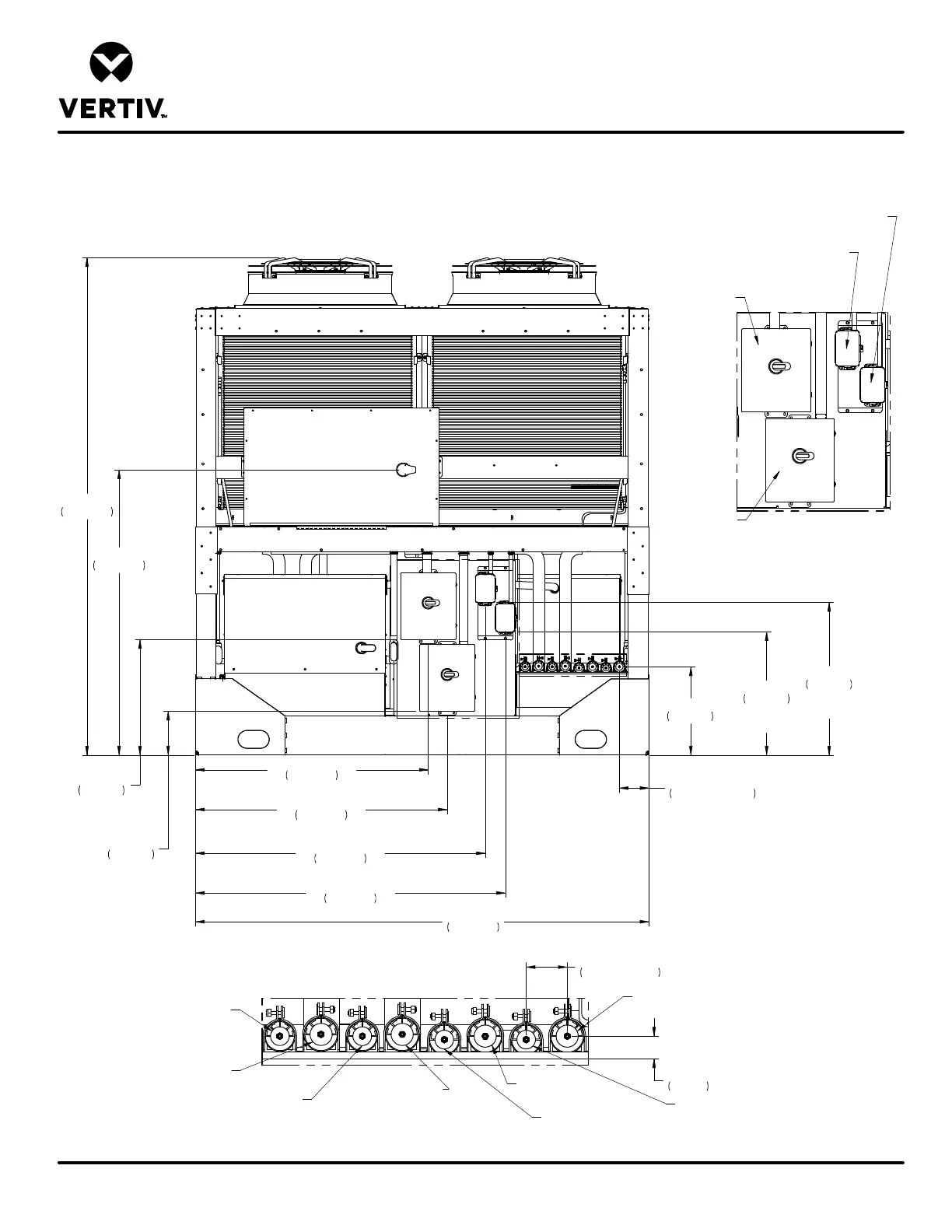

LIEBERT® MCV440 (2) + LIEBER ECONOPHASE (2)
+ BASE ASSEMBLY
Form No.: DPN001040_REV4
PRIMARY CONNECTION LOCATIONS
LIEBERT
®
HEAT REJECTION SKID
Notes:
1. Field to provide hole for conduit for high voltage disconnect box and low voltage distribution panel.
ALL CONNECTIONS MADE FROM SYSTEM 1 END OF UNIT (SHOWN)
B
DETAIL B
(Field Electrical Connections)
A
DETAIL A
(PIPING CONNECTIONS)
SYSTEM 1 CIRCUIT 1
SYSTEM 1 CIRCUIT 2
64 1/4"
1632mm
27 13/16"
706mm
BOTTOM
OF BOX
11 3/16"
284mm
BOTTOM
OF BOX
101 1/4"
2572mm
52"
1320mm
CENTER OF BOX
56 3/16"
1427mm
CENTER OF BOX
64 11/16"
1644mm
CENTER OF BOX
69 3/16"
1758mm
CENTER OF BOX
6 5/8" ±1/2"
168mm ±13mm
27 1/2"
699mm
BOTTOM
OF BOX
34"
864mm
BOTTOM
OF BOX
19 11/16"
501mm
LOW VOLTAGE CUSTOMER CONNECTION
SYSTEM 2
LOW VOLTAGE CUSTOMER CONNECTION
SYSTEM 1
3" ±1/2"
76mm ±13mm
TYP.
1-5/8" HOT GAS
SYSTEM 2, CIRCUIT 2
1 11/16"
42mm
TYP.
1-5/8" HOT GAS
SYSTEM 2, CIRCUIT 1
1-5/8" HOT GAS
SYSTEM 1, CIRCUIT 2
1-5/8" HOT GAS
SYSTEM 1, CIRCUIT 1
1-3/8" LIQUID LINE
SYSTEM 2, CIRCUIT 2
1-3/8" LIQUID LINE
SYSTEM 2, CIRCUIT 1
1-3/8" LIQUID LINE
SYSTEM 1, CIRCUIT 2
1-3/8" LIQUID LINE
SYSTEM 1, CIRCUIT 1
HIGH VOLTAGE
CUSTOMER
CONNECTION
SYSTEM 1
HIGH VOLTAGE
CUSTOMER
CONNECTION
SYSTEM 2
111"
2819mm
