机器描述
机器结构 (如图1)
1. 手柄
2. 安全开关
3. 手柄调节杠杆
4. 放污管
5. 污水箱盖
6. 注水口盖
7. 注水口盖拉链
8. 水管固定架
9. 污水箱
10. 清水箱
11. 防撞轮
12. 刷盘罩
13. 刷盘/针座
14. 水量指示管
15. 电磁阀
16. 过滤器
17. 前轮
18. 水刮固定把手
19. 水刮释放杆
20. 水刮组件
21. 控制面板
22. 背部配件盒 (*)
23. 充电线支架
24. 充电线
25. 充电接口防护盖
26. 充电指示窗口
27. 刷盘提起/放下踏板
c) 刷盘放下时踏板位置
d) 刷盘提起时踏板位置
28. 万向轮
29. 吸污管
30. 清水箱放水盖
(*): 选配件

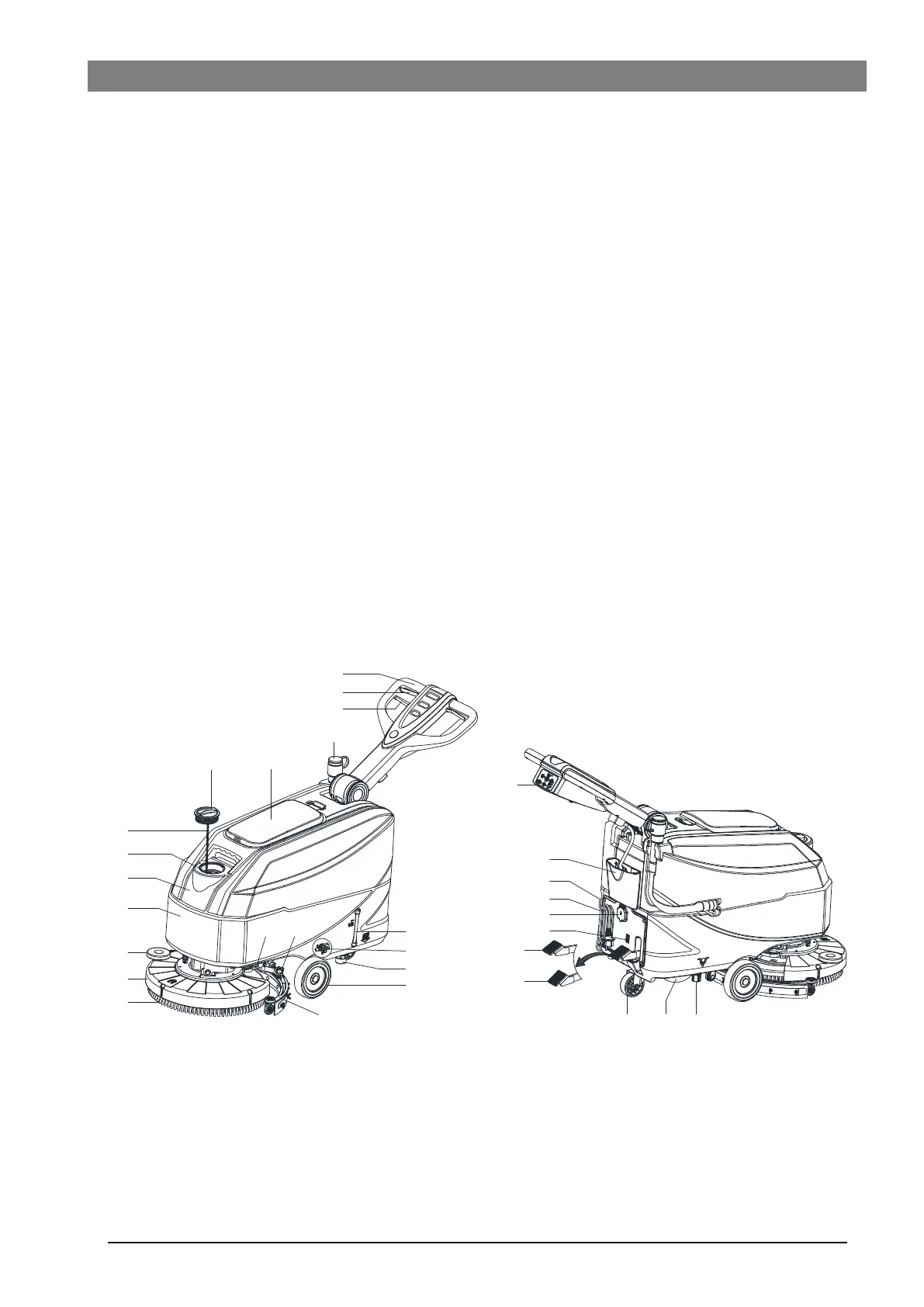

图 1
