b) Frequenzmessung
Das DMM kann die Frequenz einer Signalspannung messen und anzeigen.
Zur Messung von Frequenzen gehen Sie wie folgt vor:
- Schalten Sie das DMM am Drehschalter (1) ein und wählen den
Messbereich „V Hz %“. Drücken Sie die Taste „Hz %“ (9) um in
den Frequenzbereich zu wechseln. Im Display erscheint „Hz“.
- Verbinden Sie nun die beiden Messspitzen mit dem Messobjekt
(Signalgenerator, Schaltung usw.).

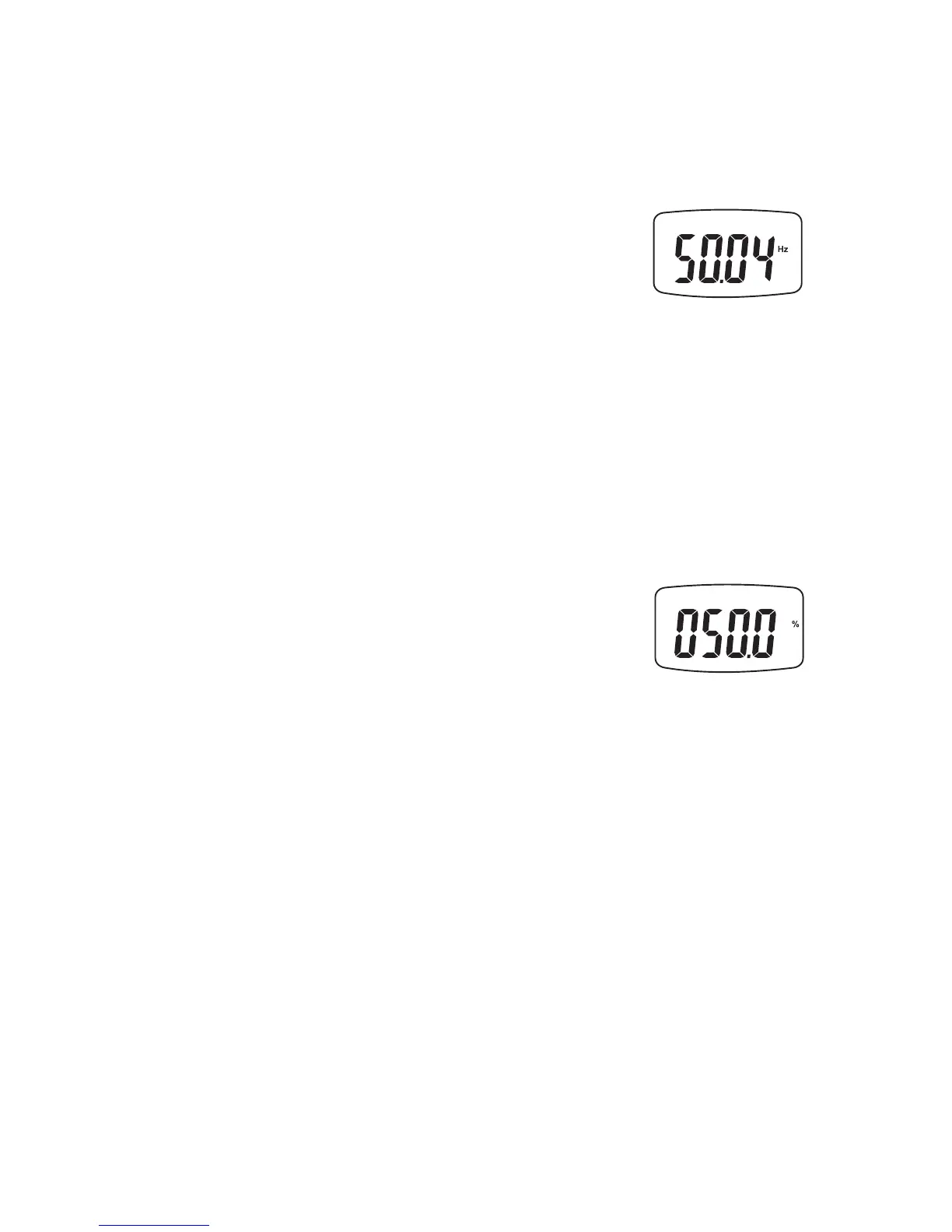

- Die Frequenz wird mit der entsprechenden Einheit im Display angezeigt.
c) Duty-Cycle
Die Duty-Cycle-Funktion ermittelt das Verhältnis der positiven Halbwelle einer Signalspannung
zum gesamten Signalverlauf einer Periode in Prozent.
Zur Messung des Duty-Cycles gehen Sie wie folgt vor:
- Schalten Sie das DMM am Drehschalter (1) ein und wählen den
Messbereich „V Hz %“. Drücken Sie die Taste „Hz %“ (9)
zweimal um in den Duty-Cycle-Modus zu wechseln. Im Display
erscheint „%“.
- Verbinden Sie nun die beiden Messspitzen mit dem Messobjekt (Signalgenerator, Schaltung
usw.).
- Der Duty-Cycle wird im Display angezeigt.
