b) Frequentiemeting
De DMM kan de frequentie van een signaalspanning meten en weergeven.
Voor het meten van frequenties gaat u als volgt te werk:
- Schakel de DMM met de draaiknop (1) in enkies het meet-
bereik „V Hz %“. Druk op de toets „Hz %“ (9) om naar het

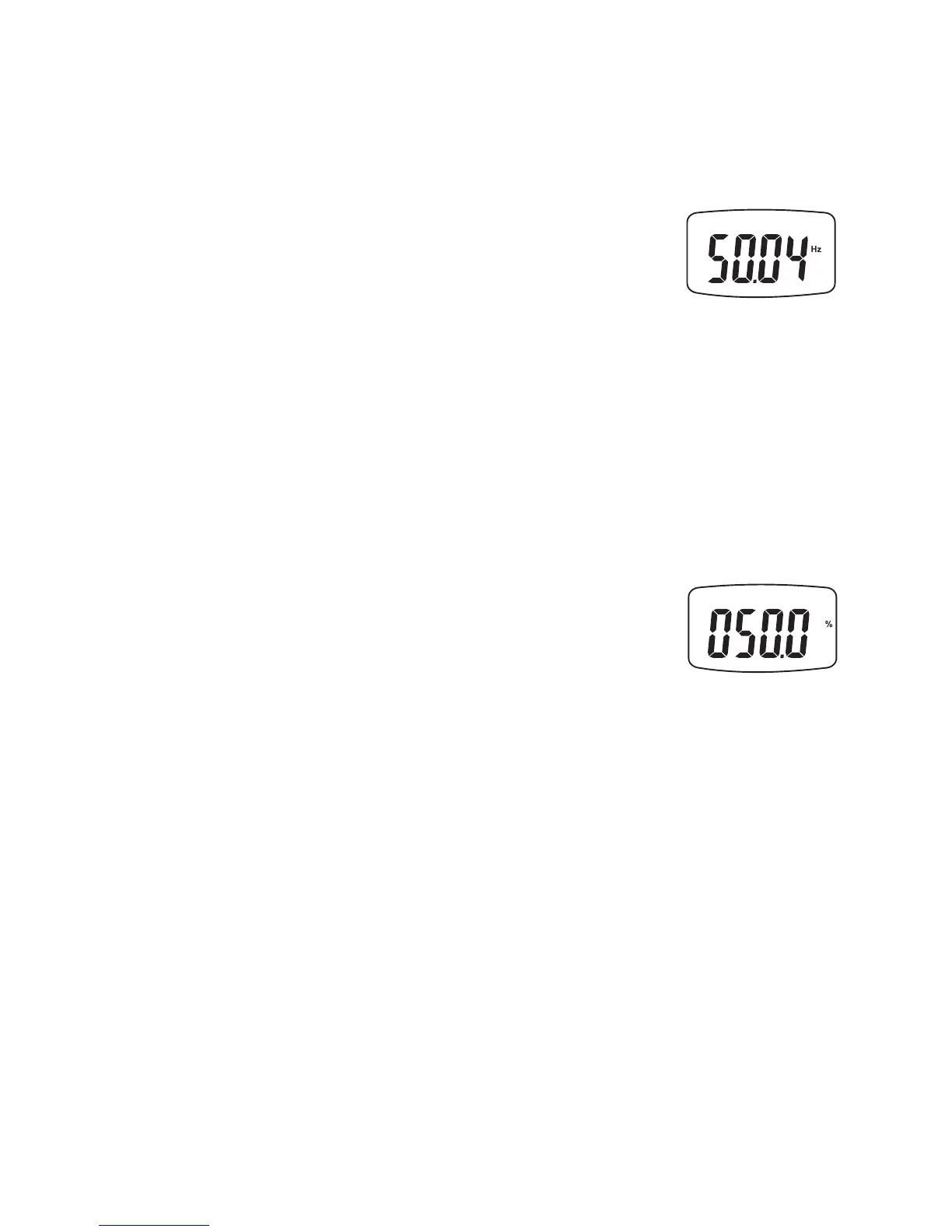

frequentiebereik te wisselen. Op het display verschijnt „Hz“.
- Sluit nu de beide meetstiften aan op het meetobject (signaalge-
nerator, schakeling enz.).
- De frequentie wordt in de bijbehorende eenheid op het display weergegeven.
c) Duty Cycle
De duty-cycle-functie bepaalt de verhouding tussen de positieve halve golengte van een
signaalspanning en het totale signaalverloop van een periode in %.
Voor het meten van de duty cycle gaat u als volgt te werk:
- Schakel de DMM met de draaiknop (1) in enkies het meet-
bereik „V Hz %“. Druk tweemaal op de toets „Hz %“ (9) om naar
de duty-cycle-modus te wisselen. Op het display verschijnt „%“.
- Sluit nu de beide meetstiften aan op het meetobject (signaalge-
nerator, schakeling enz.).
- De duty cycle wordt op het display weergegeven.
