f) Durchgangsprüfung
Vergewissern Sie sich, dass alle zu messenden Schaltungsteile, Schaltungen
und Bauelemente sowie andere Messobjekte unbedingt spannungslos sind.
Wählen Sie den Messbereich
Um die Funktion des akustischen Durchgangsprüfers zu aktivieren, drücken Sie die Taste
„MODE“ (3) zweimal. Eine erneute Betätigung schaltet in die nächste Messfunktion
(Kapazitätsmessung) usw.

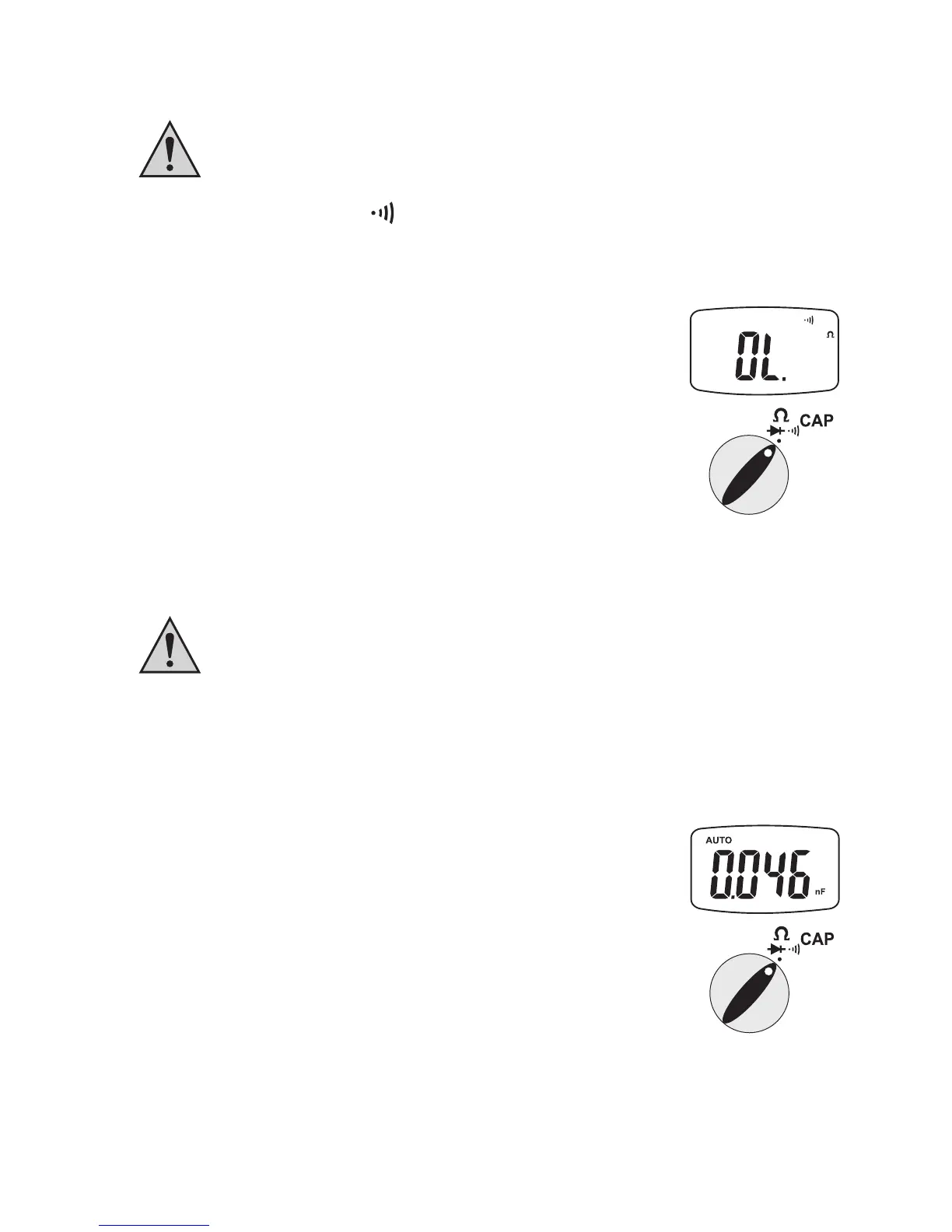

- In der Anzeige erscheint das Symbol „Durchgangsprüfung“.
- Als Durchgang wird ein Messwert < 100 Ohm erkannt; hierbei
ertönt ein akustischer Piepton.
- Sobald „OL.“ (für Overow = Überlauf) im Display erscheint,
haben Sie den Messbereich überschritten bzw. der Messkreis ist
unterbrochen.
g) Kapazitätsmessung
Vergewissern Sie sich, dass alle zu messenden Schaltungsteile, Schaltungen
und Bauelemente so wie andere Messobjekte unbedingt spannungslos und
entladen sind.
Wählen Sie den Messbereich „CAP“
Um die Kapazitätsprüfung zu aktivieren, drücken Sie die Taste „MODE“ (3) dreimal. Eine
erneute Betätigung schaltet in die erste Messfunktion (Widerstand) usw.
- In der Anzeige erscheint die Einheit „nF“.
- Verbinden Sie nun die beiden Messspitzen mit dem Messobjekt
(Kondensator). Im Display wird nach einer kurzen Zeit die Kapazi-
tät angezeigt.
- Sobald „OL.“ (für Overow = Überlauf) im Display erscheint,
haben Sie den Messbereich überschritten bzw. der Messkreis ist
unterbrochen.
