VOLTCRAFT VC-20 - 9 Mode de Mesure; A) Mesure de Tension (CC;CA)

65
9. MODE DE MESURE
Ne dépassez en aucun cas les grandeurs d’entrée maximales autorisées. Ne
touchez aucun circuit ou aucune partie des circuits en présence de tensions
supérieures à 33 V CArms ou à 70 V CC. Danger de mort ! Avant le début de
la mesure, assurez-vous de l’absence d’endommagements tels que des coupures,
ssures ou pincement au niveau des cordons de mesure raccordés. Ne pas utiliser
des cordons de mesure défectueux ! Danger de mort !
a) Mesure de tension (CC/CA)

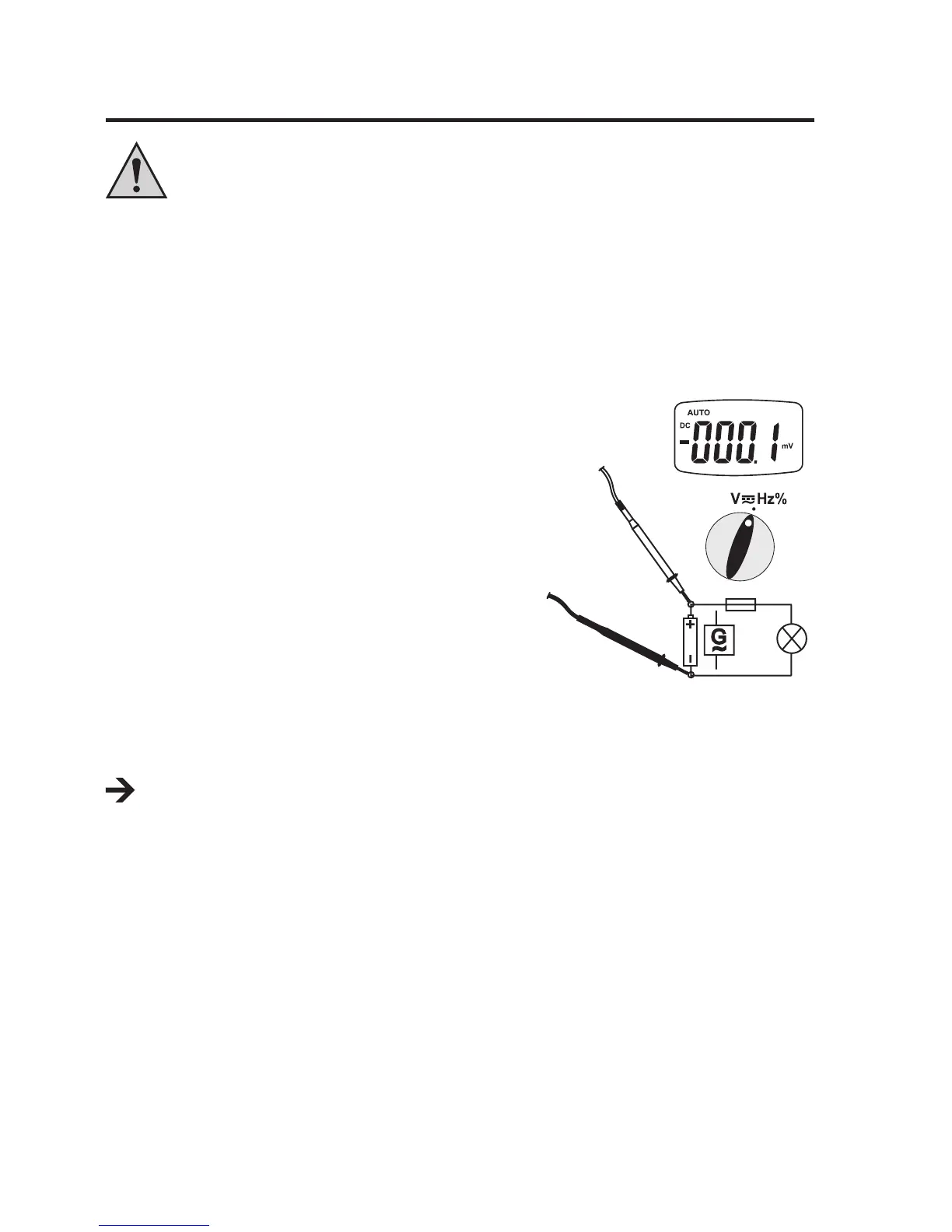

Pour mesurer les tensions continues (CC), procéder
comme suit :
- Allumez le DMM avec le sélecteurrotatif (1) et choisis-
sez la plage de mesure « V ». « CC » apparaît à
l’écran.
- Raccordez à présent les deux pointes de mesure à
l’objet à mesurer (pile, circuit, etc.).
- La polarité respective de la valeur mesurée s’afche
avec la mesure momentanée à l’écran (4).
Pour mesurer les tensions alternatives, appuyez sur la
touche « MOD » (3) pour accéder à la plage CA. Appuyez une nouvelle fois pour revenir en
arrière, etc.
La plage de tension « V CC/CA »présente une résistance d’entrée >7,5 Mohms.
Dès qu’un signe négatif - « - » précède la valeur de mesure de la tension continue, la
tension mesurée est négative (ou les câbles de mesure sont inversés).
