b) Mesure de fréquence
Le DMM peut mesurer et afcher la fréquence d’une tension de signal.
Procédez comme suit pour mesurer les fréquences :
- Allumez le DMM avec le sélecteur rotatif (1) etchoisissez la
plage de mesure « V Hz % ». Appuyez sur la touche « Hz % »

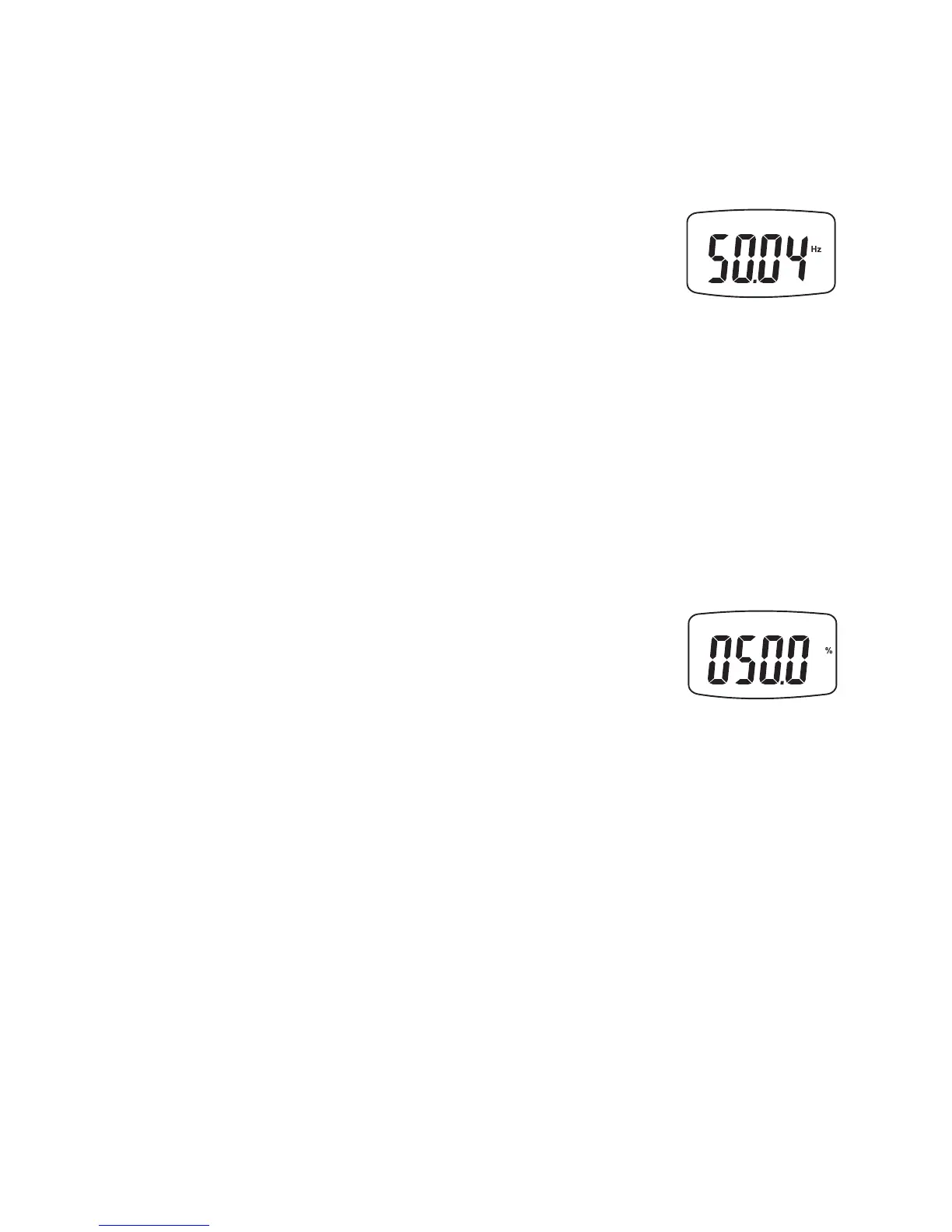

(9) pour passer à la plage de fréquences. « Hz » apparaît à
l’écran.
- Raccordez à présent les deux pointes de mesure à l’objet à mesurer (générateur de signal,
circuit, etc.).
- La fréquence s’afche avec l’unité correspondante.
c) Duty-Cycle
La fonction duty-cycle détermine le rapport de la demi-onde positive d’une tension de signal
sur le déroulement intégral du signal d’une période en pour cent.
Procédez comme suit pour mesurer le duty-cycle :
- Allumez le DMM avec le sélecteur rotatif (1) etchoisissez la
plage de mesure « V Hz % ». Appuyez sur la touche « Hz % »
(9) deux fois pour passer au mode duty-cycle. L’écran afche
« % ».
- Raccordez à présent les deux pointes de mesure à l’objet à mesurer (générateur de signal,
circuit, etc.).
- Le duty-cycle est à présent afché à l’écran.
