e) Diodentest
Vergewissern Sie sich, dass alle zu messenden Schaltungsteile, Schaltungen
und Bauelemente sowie andere Messobjekte unbedingt spannungslos sind.
Wählen Sie den Messbereich
Um die Funktion des akustischen Durchgangsprüfers zu aktivieren, drücken Sie die Taste
„MODE“ (3). Eine erneute Betätigung schaltet in die nächste Messfunktion (Durchgangsprü-
fung) usw.

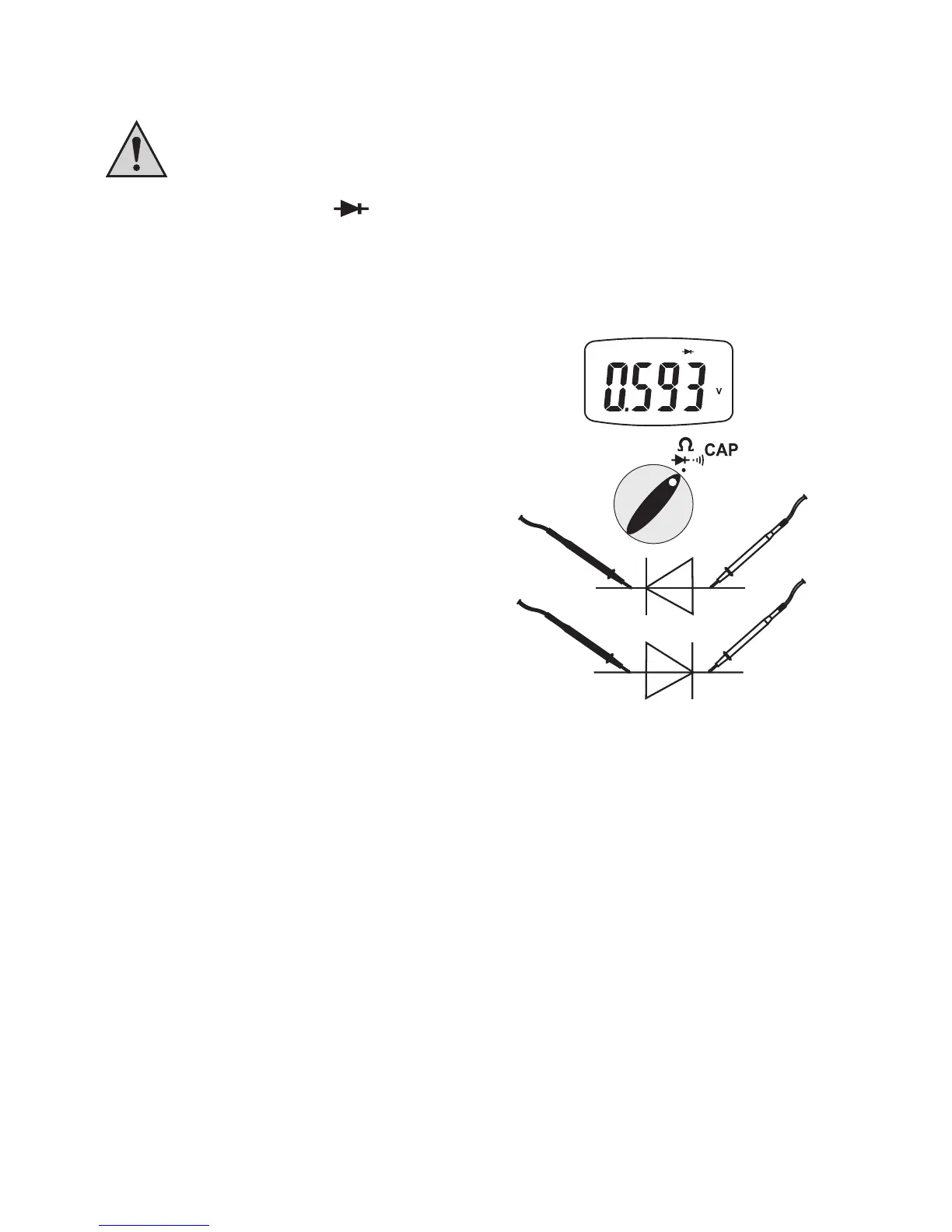

- In der Anzeige erscheint das Dioden-Symbol.
- Überprüfen Sie die Messleitungen auf
Durchgang, indem Sie die beiden Messspitzen
miteinander verbinden. Daraufhin muss sich
ein Wert von ca. 0 V einstellen.
- Verbinden Sie nun die beiden Messspitzen mit
dem Messobjekt (Diode).
- Im Display wird die Durchlassspannung in Volt
(V) angezeigt. Ist „OL“ ersichtlich, so wird die
Diode in Sperrrichtung gemessen oder die
Diode ist defekt (Unterbrechung).
