VOLTCRAFT VC-585 - C) Spannungsmessung V

12

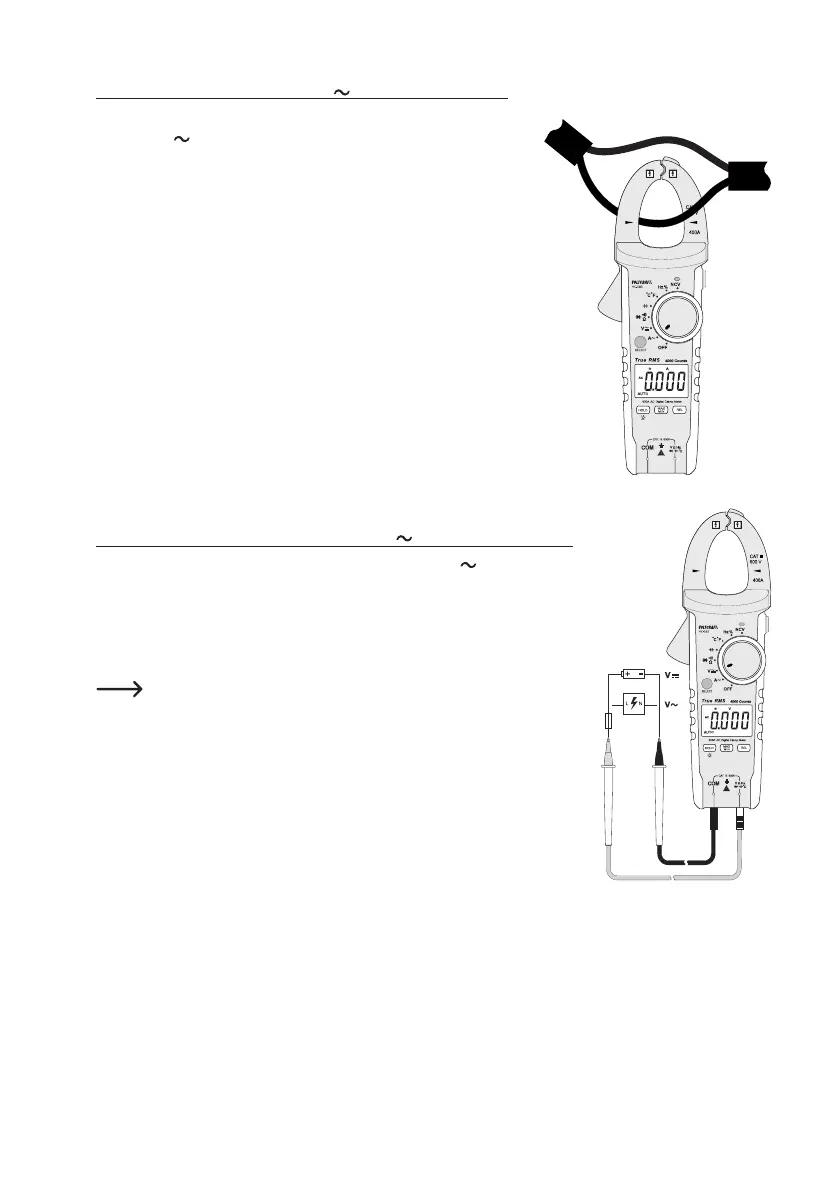

Zur Messung von Wechselströmen (A ) gehen Sie wie folgt vor:
- Schalten Sie das DMM am Drehschalter (13) ein und wählen den Mess-
bereich „A “. Im Display erscheint „A“ und das Symbol AC für Wechsel-
strom.
- Die Anzeige wird bei geschlossener Stromzange im Wechselstrom-
Messbereich automatisch auf Null gesetzt. Sollte durch ein starkes Ma-
gnetfeldinderUmgebungdieAnzeigebeeinusstwerden,kanndieser
unerwünschte Anzeigewert mit der Funktion „REL“ (Relativwertmessung)
unterdrückt werden.
- Drücken Sie den Stromzangen-Öffnungshebel (4) und öffnen so die
Stromzange.
- Umgreifen Sie den einzelnen Stromleiter der gemessen werden soll und
schließen Sie die Stromzange wieder. Positionieren Sie den Stromleiter
mittig zwischen den beiden Dreiecks-Positionssymbole an der Zange.
- Der gemessene Wechselstrom wird im Display angezeigt.
- Entfernen Sie nach Messende die Stromzange vom Messobjekt und schal-
ten Sie das Gerät aus. Drehen Sie den Drehschalter in Position „OFF“.
c) Spannungsmessung „V“
Zur Messung von Wechselspannungen „AC“ (V ) gehen Sie wie folgt vor:
- Schalten Sie das DMM ein und wählen den Messbereich „V “.
- Stecken Sie die rote Messleitung in die V-Messbuchse (10), die schwarze Messlei-
tung in die COM-Messbuchse (9).
- Verbinden Sie die beiden Messspitzen mit dem Messobjekt (Generator, Netzspan-
nung usw.).
Der Spannungsbereich „V DC/AC“ weist einen Eingangswiderstand von
>10 MOhm auf.
- Entfernen Sie nach Messende die Messleitungen vom Messobjekt und schalten Sie
das DMM aus.
