89

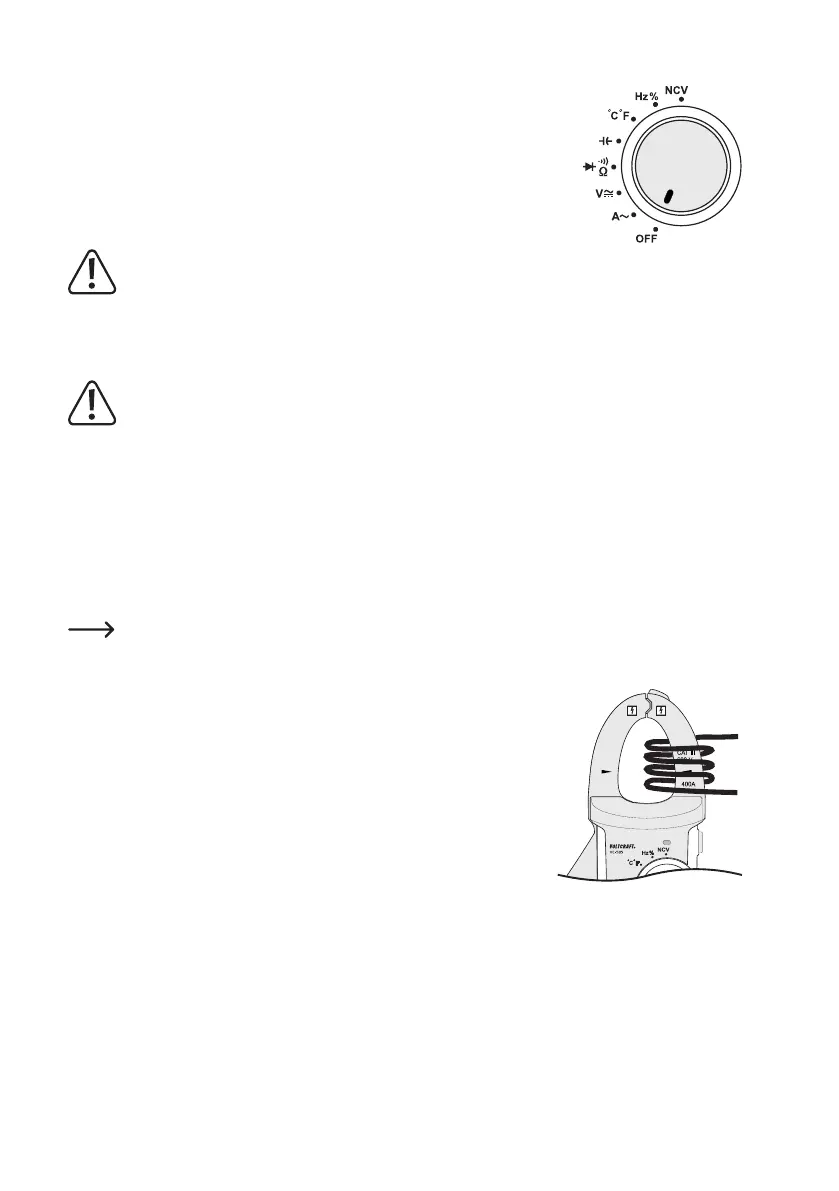

a) Multimeter inschakelen
De multimeter wordt door de draaischakelaar in- en uitgeschakeld. Draai de draaischa-
kelaar (13) op de betreffende meetfunctie. Draai de draaischakelaar op de stand "OFF"
om het apparaat uit te zetten. Schakel het meettoestel altijd uit als u het niet gebruikt.
Na het inschakelen volgt er een korte functietest. Tijdens de functietest worden alle
schermsegmenten weergegeven. Deze test duurt ca. 3 seconden en wordt met een
pieptoon afgesloten.
Vóór ingebruikneming van het meettoestel, moeten de meegeleverde
batterijen worden geplaatst. Het plaatsen en vervangen van de batterijen wordt in het hoofdstuk
"Reiniging en onderhoud" beschreven.
b) Stroommeting "A"
Zorg dat de max. toegestane ingangswaarden in geen geval worden overschreden. Raak
schakelingen en schakeldelen niet aan als daarop een hogere spanning dan 33 V/ACrms of 70 V/DC
kan staan! Levensgevaarlijk!
De max. toegestane spanning in het stroommeetcircuit tegen aardpotentiaal mag 600 V in CAT III
niet overschrijden.
Neem de nodige veiligheidsvoorschriften, voorschriften en beschermingsmaatregelen in het
belang van uw eigen veiligheid in acht.
De stroommeting gebeurt contactloos via de opklapbare stroomtang (2). De sensoren in de stroomtang bepalen het
magneetveld dat door stroomdoorvloeide stroomleiders is omgeven. Een meting is zowel aan geïsoleerde als niet-ge-
isoleerde stroomleiders en stroomrails toegelaten. Let op dat de stroomleider altijd gecentreerd door de stroomtang
verloopt (let op de pijl-hulpmarkeringen) en de tang altijd gesloten is.
Omvat met de stroomtang altijd slechts een stroomleider. Als heen- en terugleider (vb. L en N) worden
bepaald, heffen de stromen zich op en krijgt u geen meetresultaat. Als meerdere fasen bepaald worden
(vb. L1 en L2), worden de stromen opgeteld.
Bij lage stromen kan de stroomleider meermaals rond een as van de
stroomtang worden gedraaid om de totale meetstroom te verhogen.
Deel daarna de gemeten stroomwaarde door het aantal omwentelingen
rond de stroomtang. U krijgt dan de correcte stroomwaarde.
