13

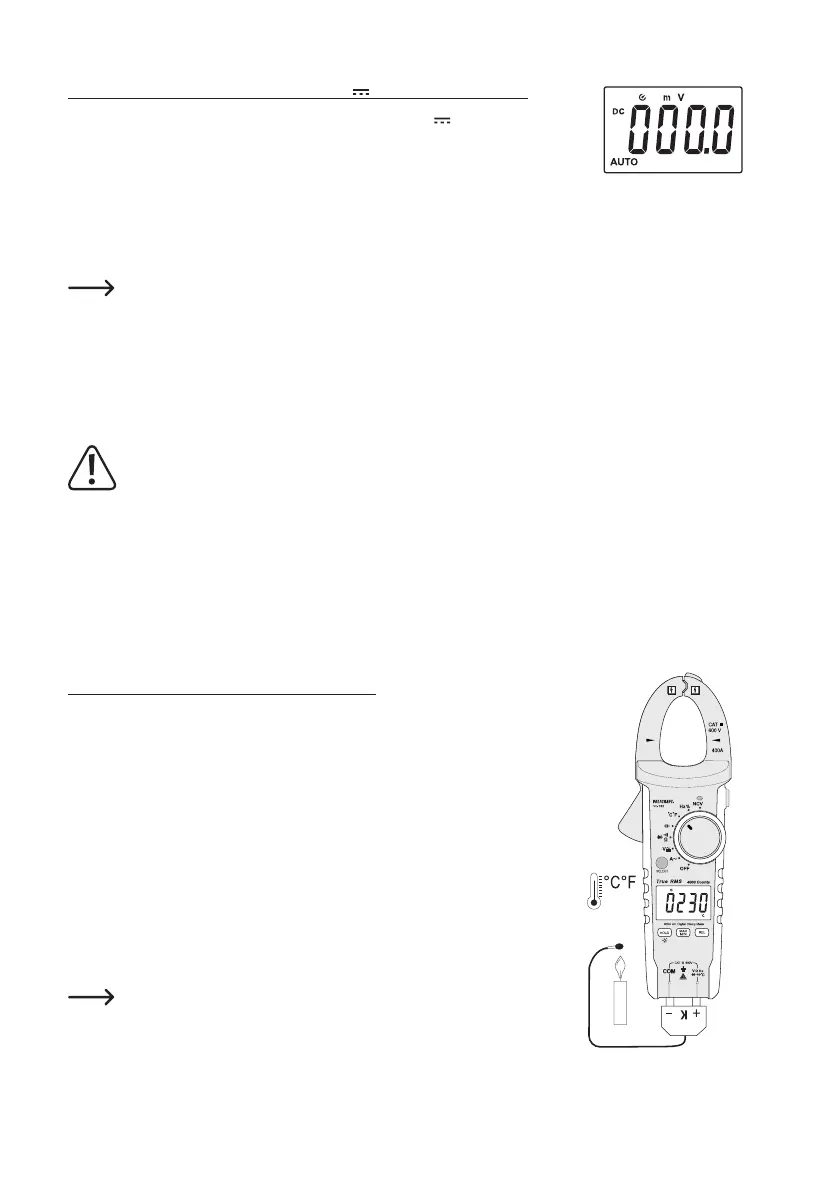

Zur Messung von Gleichspannungen „DC“ (V ) gehen Sie wie folgt vor:
- Schalten Sie das DMM ein und wählen den Messbereich „V “. Drücken Sie die Taste
„SELECT“ (5) um in den DC-Messbereich umzuschalten. Im Display erscheint „DC“.
- Stecken Sie die rote Messleitung in die V-Messbuchse (10), die schwarze Messleitung in
die COM-Messbuchse (9).
- Verbinden Sie die beiden Messspitzen mit dem Messobjekt (Batterie, Schaltung usw.). Die rote Messspitze ent-
spricht dem Pluspol, die schwarze Messspitze dem Minuspol.
- Der aktuelle Messwert wird zusammen mit der jeweiligen Polarität im Display angezeigt.
Sobald bei der Gleichspannung ein Minus „-„ vor dem Messwert erscheint, ist die gemessene Spannung
negativ (oder die Messleitungen sind vertauscht).
Der Spannungsbereich „V DC/AC“ weist einen Eingangswiderstand von >10 MOhm auf.
- Entfernen Sie nach Messende die Messleitungen vom Messobjekt und schalten Sie das DMM aus.
d) Temperaturmessung
Während der Temperaturmessung darf nur der Temperaturfühler der zu messenden Temperatur
ausgesetzt werden. Die Arbeitstemperatur des Messgerätes darf nicht über oder unterschritten
werden, da es sonst zu Messfehlern kommen kann.
DerKontakt-TemperaturfühlerdarfnuranspannungsfreienOberächenverwendetwerden.
Dem Messgerät liegt ein Drahtfühler mit Bananensteckern bei, der bis zu einer Temperatur von -40 bis + 230 °C
messen kann. Um den vollen Messbereich (-40 bis +1000 °C) des Multimeters nutzen zu können sind optionale
Typ-K-Thermofühler erhältlich. Zum Anschluss von herkömmlichen Typ-K-Fühlern mit Miniaturstecker wird jedoch ein
optionaler Temperaturmessadapter mit Typ-K-Sockel erforderlich. Dieser ist nicht im Lieferumfang enthalten.
Zur Temperaturmessung können alle Typ-K-Thermofühler verwendet werden. Die Temperaturen können in °C oder
°F angezeigt werden.
Zur Temperatur-Messung gehen Sie wie folgt vor:
- Schalten Sie das DMM ein und wählen den Messbereich „°C“. Im Display erschei-
nen die Symbole für Temperaturmessung.
- Stecken Sie den beiliegenden Thermofühler polungsrichtig in die beiden Messbuch-
sen. Pluspol (+) in die V-Messbuchse (10) und Minuspol (-) in die COM-Messbuchse
(9). Verwenden Sie für Typ-K-Thermofühler mit Thermoelement-Stecker einen opti-
onalen Typ-K-Steckadapter.
- Im Display erscheint der Temperaturwert in °C.
- Über die Taste „SELECT“ kann die Einheit von °C auf °F umgeschaltet werden.
Jeder Tastendruck schaltet die Einheit um.
- Sobald „OL“ im Display erscheint, wurde der Messbereich überschritten oder der
Fühler ist unterbrochen.
- Entfernen Sie nach Messende den Fühler und schalten Sie das DMM aus.
Bei überbrücktem Messeingang (Buchsen: °C – COM) wird die Gerätetem-
peratur des DMM angezeigt. Die Temperaturanpassung an die Umgebung
erfolgt aufgrund des geschlossenen Gehäuses jedoch sehr langsam.
