9
Drehschalter (13)
Die einzelnen Messfunktionen werden über einen Drehschalter angewählt. Die auto-
matische Bereichswahl „AUTO“ ist in einigen Messfunktionen aktiv. Hierbei wird immer
der jeweils passende Messbereich eingestellt.
Das Multimeter ist in der Schalterposition „OFF“ ausgeschaltet. Schalten Sie das Mess-
gerät bei Nichtgebrauch immer aus.

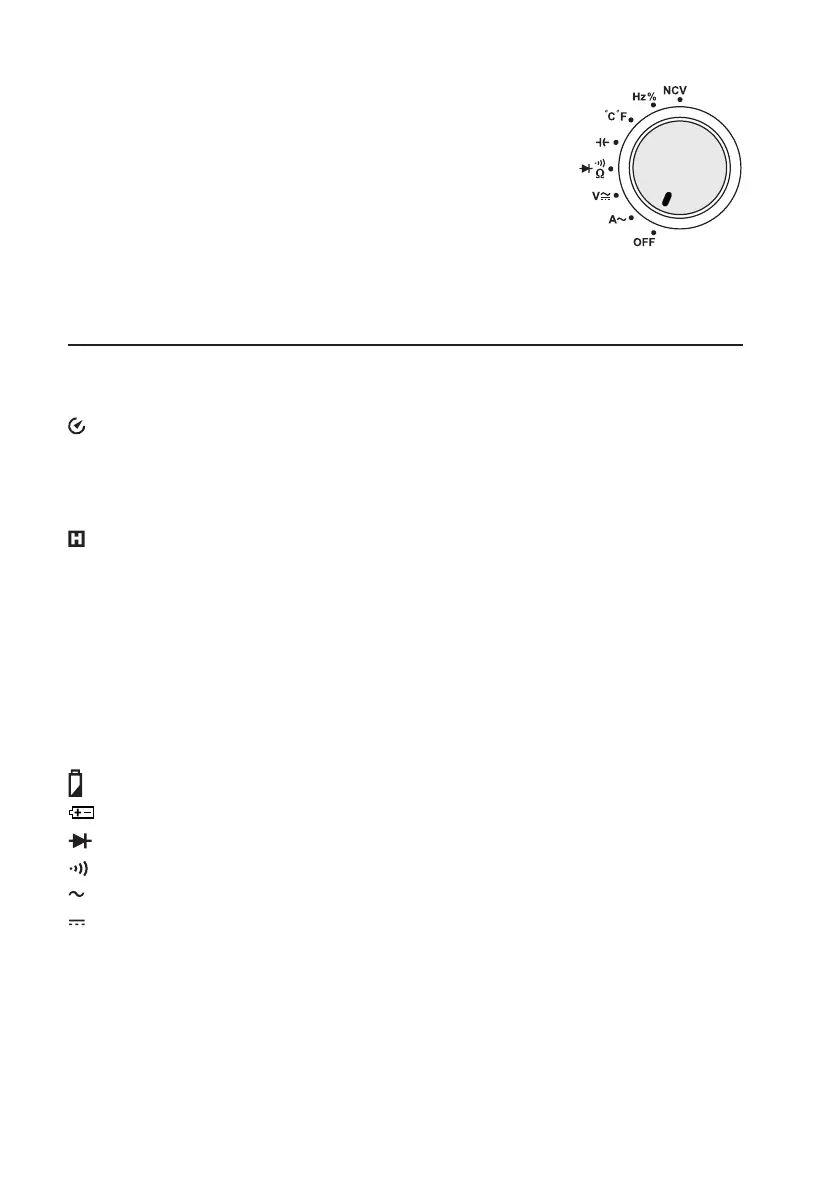

Die Abbildung zeigt die Anordnung der Messfunktionen.
8. Display-Angaben und Symbole
Folgende Symbole und Angaben sind am Gerät oder im Display vorhanden:
AUTO Automatische Messbereichswahl ist aktiv
Automatische Abschaltung ist aktiv
OFF Schalterstellung „Aus“ oder Funktion deaktiviert
NCV Berührungslose Wechselspannungserkennung (nur V-AC)
True RMS Echt-Effektivwertmessung
Data-Hold-Funktion ist aktiv
HOLD Data-Hold-Funktion aufrufen/abschalten
MAX-MIN Max-Min-Funktion ist aktiv
MAX Anzeige des Maximalwertes der aktuellen Messreihe
MIN Anzeige des Minimalwertes der aktuellen Messreihe
REL Relativwertmessung aufrufen und Bezugswert setzen (nicht möglich bei Durchgangsprüfung, Dio-
dentest, Frequenz und NCV)
Δ Delta-SymbolfürRelativwertmessung(=Bezugswertanzeige)
OL Überlauf-Anzeige; der Messbereich wurde überschritten
Batteriewechselsymbol. Umgehendst die Batterien wechseln um Messfehler zu vermeiden!
Symbol für die verwendeten Batteriedaten
Symbol für den Diodentest
Symbol für den akustischen Durchgangsprüfer
AC Symbol für Wechselstrom
DC Symbol für Gleichstrom
V, mV Volt (Einheit der elektrischen Spannung), Milli-Volt (exp.–3)
A Ampere (Einheit der elektrischen Stromstärke)
Hz, kHz, MHz Hertz (Einheit der elektrischen Frequenz), Kilo-Hertz (exp.3), Mega-Hertz (exp.6)
% Symbol für das Pulsverhältnis der positiven Halbwelle
