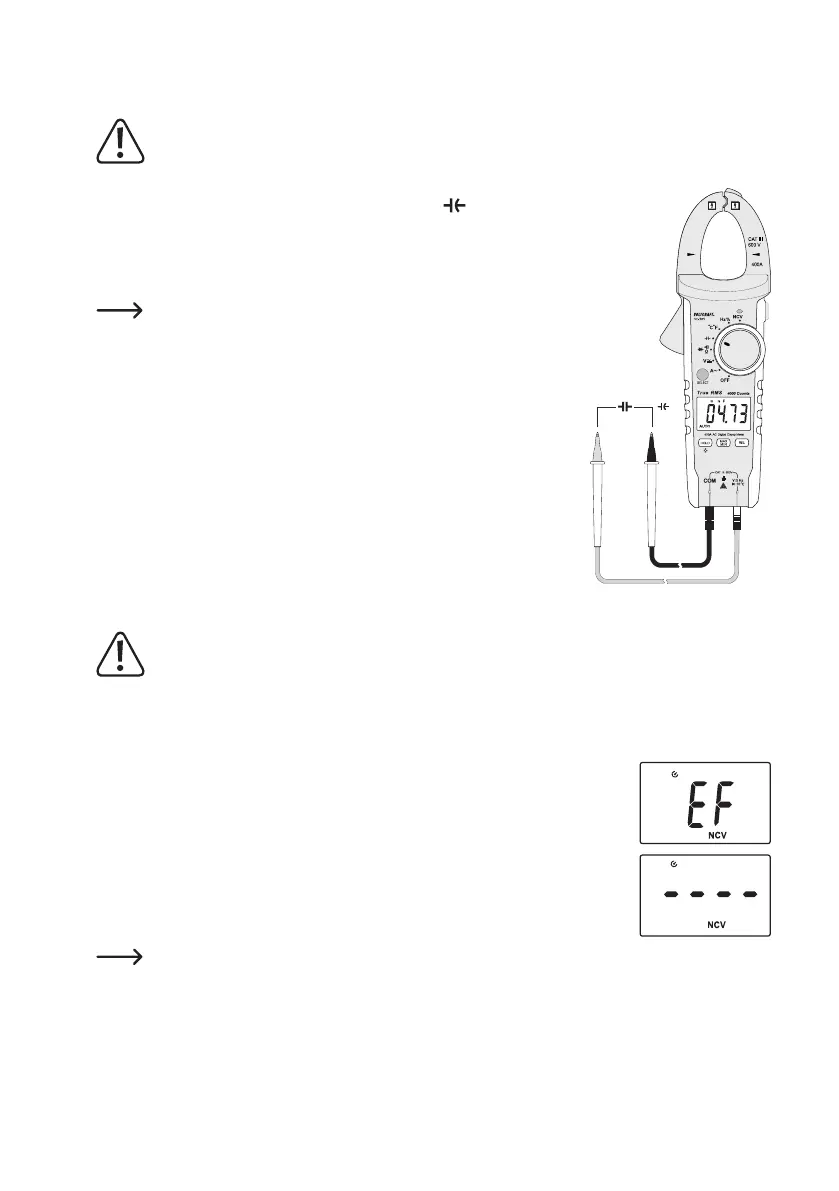

h) Kapazitätsmessung

Vergewissern Sie sich, dass alle zu messenden Schaltungsteile, Schaltungen und Bauelemente

sowie andere Messobjekte unbedingt spannungslos und entladen sind.

Beachten Sie bei Elektrolyt-Kondensatoren unbedingt die Polarität.

- Schalten Sie das DMM ein und wählen den Messbereich

- Stecken Sie die rote Messleitung in die V-Messbuchse (10), die schwarze Mess-

leitung in die COM-Messbuchse (9).

- In der Anzeige erscheint die Einheit „nF“.

 AufgrunddesempndlichenMesseingangskannesbei„offenen“Mess-

leitungen zu einer geringen Wertanzeige im Display kommen. Durch Drü-

cken der Taste „REL“ wird die Anzeige auf „0“ gesetzt. Die REL-Funktion

ist nur bei kleinen Kapazitätswerten sinnvoll.

- Verbinden Sie nun die beiden Messspitzen (rot = Pluspol/schwarz = Minuspol) mit

dem Messobjekt (Kondensator). Im Display wird nach einer kurzen Zeit die Kapa-

zität angezeigt. Warten Sie, bis sich die Anzeige stabilisiert hat. Bei Kapazitäten

>40 µF kann dies einige Sekunden dauern.

- Sobald „OL“ (für Overload = Überlauf) im Display erscheint, haben Sie den Mess-

bereich überschritten.

- Entfernen Sie nach Messende die Messleitungen vom Messobjekt und schalten

Sie das DMM aus.

i) Berührungslose Wechselspannungsdetektion „NCV“

Der Spannungsdetektor dient nur zu schnellen Tests und ersetzt keinesfalls eine kontaktierte, zwei-

polige Spannungsprüfung. Zur Prüfung der Spannungsfreiheit, um Arbeiten auszuführen, ist diese

Methode nicht zulässig.

Durch die NCV-Funktion (Non-Contact-Voltage-Detektion) wird berührungslos das Vorhandensein von Wechselspan-

nung an elektrischen Leitern detektiert. Der NCV-Sensor (1) ist an der Spitze des Strom-Sensors angebracht.

- Schalten Sie das DMM ein und wählen den Messbereich „NCV“. Im Display erscheint „EF“

(Electrical Field = Elektrisches Feld).

- Führen Sie den NCV-Sensor so nah wie möglich an einen elektrischen Leiter. Der Abstand

darf max. 10 mm betragen.

- WirdWechselspannungdetektiert,ackertdieroteNCV-LED(3).JenachSignalstärke

werden bis zu 4 Balken angezeigt und es ertönt ein ansteigender Signalton.

- Durch denhochempndlichenNCV-Sensor, kanndieLeuchtdiodeauch bei statischen

Auadungenaueuchten.DiesistnormalundkeineFehlfunktion.

Testen Sie die die NCV-Funktion immer zuerst an einer bekannten AC-Spannungsquelle um Fehldetektio-

nen zu vermeiden. Bei Fehldetektion besteht die Gefahr eines elektrischen Schlages.
