17
j) Frequenzmessung (elektronisch)
Das DMM kann die Frequenz einer Signalspannung bis 1 MHz messen und anzei-
gen. Der maximale Eingangsbereich beträgt 20 Vrms. Diese Messfunktion ist nicht für
Netzspannungsmessungen geeignet. Bitte beachten Sie die Eingangsgrößen in den
technischen Daten.

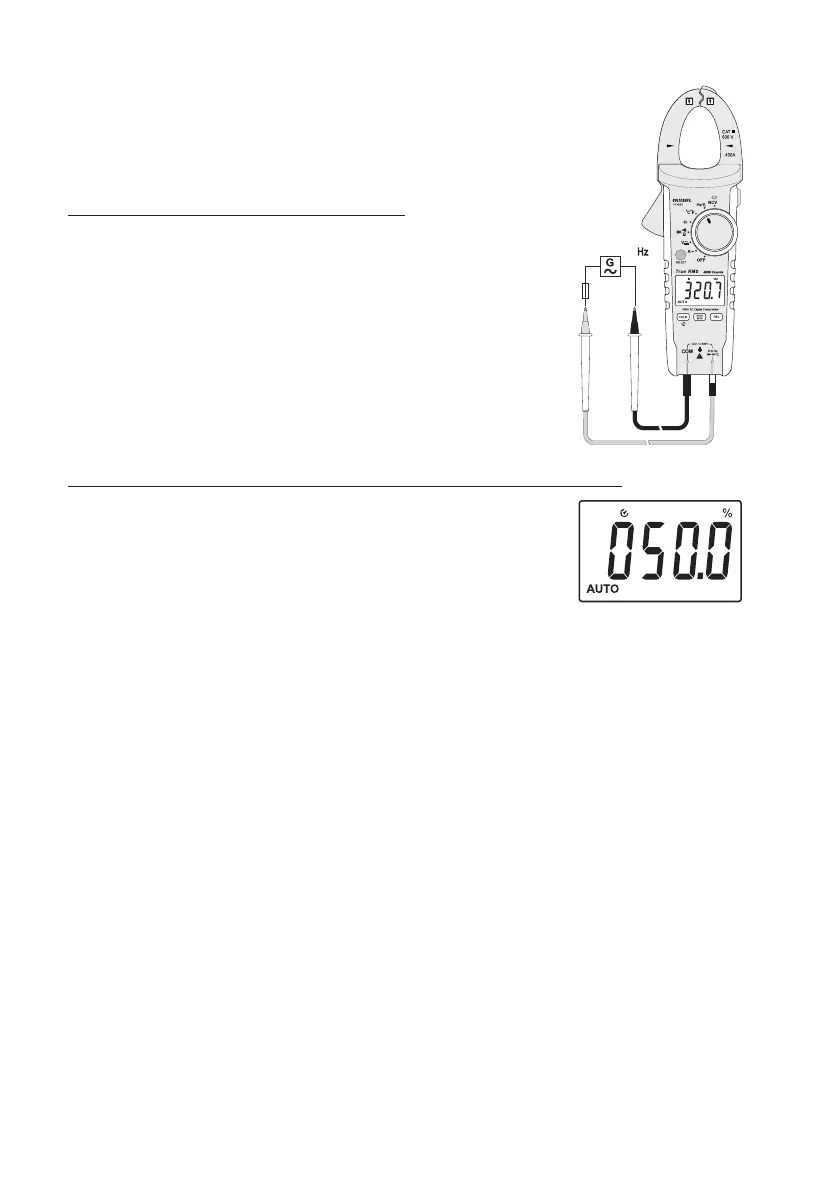

Zur Messung von Frequenzen gehen Sie wie folgt vor:
- Schalten Sie das DMM ein und wählen die Messfunktion „Hz“. Im Display erscheint
„Hz“.
- Stecken Sie die rote Messleitung in die Hz-Messbuchse (10), die schwarze Messlei-
tung in die COM-Messbuchse (9).
- Verbinden Sie die beiden Messspitzen parallel zum Messobjekt (Signalgenerator,
Schaltung usw.).
- Die Frequenz wird mit der entsprechenden Einheit im Display angezeigt.
- Entfernen Sie nach Messende die Messleitungen vom Messobjekt und schalten Sie
das DMM aus.
Zur Messung des Pulsverhältnisses der positiven Halbwelle in % gehen Sie wie folgt vor:
- Schalten Sie das DMM ein und wählen den Messbereich „Hz“. Im Display erscheint
„Hz“. Drücken Sie die Taste „SELECT“. Im Display erscheint „%“
- Stecken Sie die rote Messleitung in die Hz-Messbuchse (10), die schwarze Messlei-
tung in die COM-Messbuchse (9).
- Verbinden Sie die beiden Messspitzen parallel zum Messobjekt (Signalgenerator,
Schaltung usw.).
- Die Pulsdauer der positiven Halbwelle wird als Prozentwert im Display angezeigt.
Bei einem symmetrischen Signal wird 50% angezeigt.
- Entfernen Sie nach Messende die Messleitungen vom Messobjekt und schalten Sie
das DMM aus.
