e) Mesure de la résistance
Assurez-vous que tous les éléments du circuit, circuits et composants à mesurer ainsi que les
autres objets à mesurer soient impérativement hors tension et déchargés.

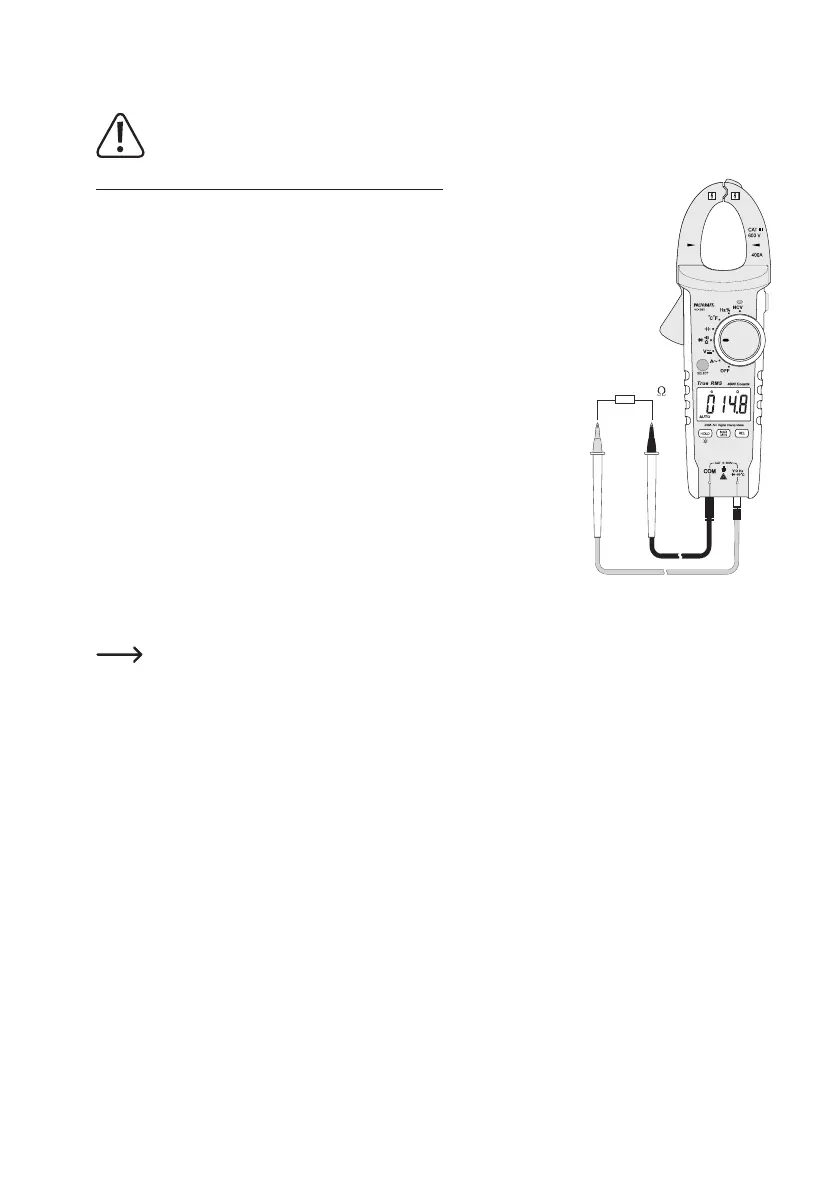

Pour la mesure de la résistance, procédez comme suit :
- AllumezleDMMpuissélectionnezlaplagedemesure«Ω».
- EnchezlalignedemesurerougedansladouilledemesureΩ(10)etlaligne
noire dans la douille de mesure COM (9).
- Assurez-vous de la continuité des lignes de mesure en reliant les deux pointes de
mesure.Unevaleurderésistanced'env.0à1,5ohmdevradoncensuites'afcher
(résistance interne des lignes de mesure).
- Appuyez sur la touche «REL» (11) pour exclure la résistance interne des lignes
de mesure dans la prochaine mesure des résistances (<400 ohms). Un petit sym-
boledeltaapparaîtàl’écranetl’afchageprincipalindique0Ohm.Lasélection
automatique de la plage (AUTO) est désactivée. Pour toutes les autres mesures,
la résistance interne du câble de mesure est négligeable. Désactivez par une
nouvelle pression sur la touche « REL » la mesure de la valeur de référence. La
fonction Autorange (amplitude automatique) est de nouveau active
- Reliermaintenantlesdeuxpointesdelasondeàl’objetàmesurer. Lavaleur
mesurées’afchesurl’écranàconditionquel’objetàmesurern’aitpasunehaute
impédanceounesoitpasinterrompu.Attendezquelavaleurafchéesestabilise.
Pour les résistances >1 M Ohm, cela peut durer quelques minutes.
- L’indication « OL » (pour Overload = dépassement) sur l’écran indique que vous
avez dépassé la plage de mesure ou que le circuit de mesure est interrompu.
- Aprèslamesure,retirezlespointesdemesureducomposantàmesurerpuiséteignezleDMM.
 Lorsquevouseffectuezunemesurederésistance,veillezàcequelespointsdemesurequevoustouchez
avec les pointes soient exempts de saleté, de graisse, de vernis soudable et d’autres produits similaires.
Ce genre de circonstances peut fausser le résultat de la mesure.
