Bouton rotatif (13)
Un bouton rotatif permet de sélectionner les différentes fonctions de mesure. La sélec-
tion automatique de la plage « AUTO » est activée pour plusieurs fonctions de mesure.
L’appareil sélectionne alors la plage de mesure la mieux adaptée.
Lorsque l’interrupteur se trouve en position « OFF », le multimètre est éteint. Éteignez
toujours l’instrument de mesure lorsque vous ne l’utilisez pas.

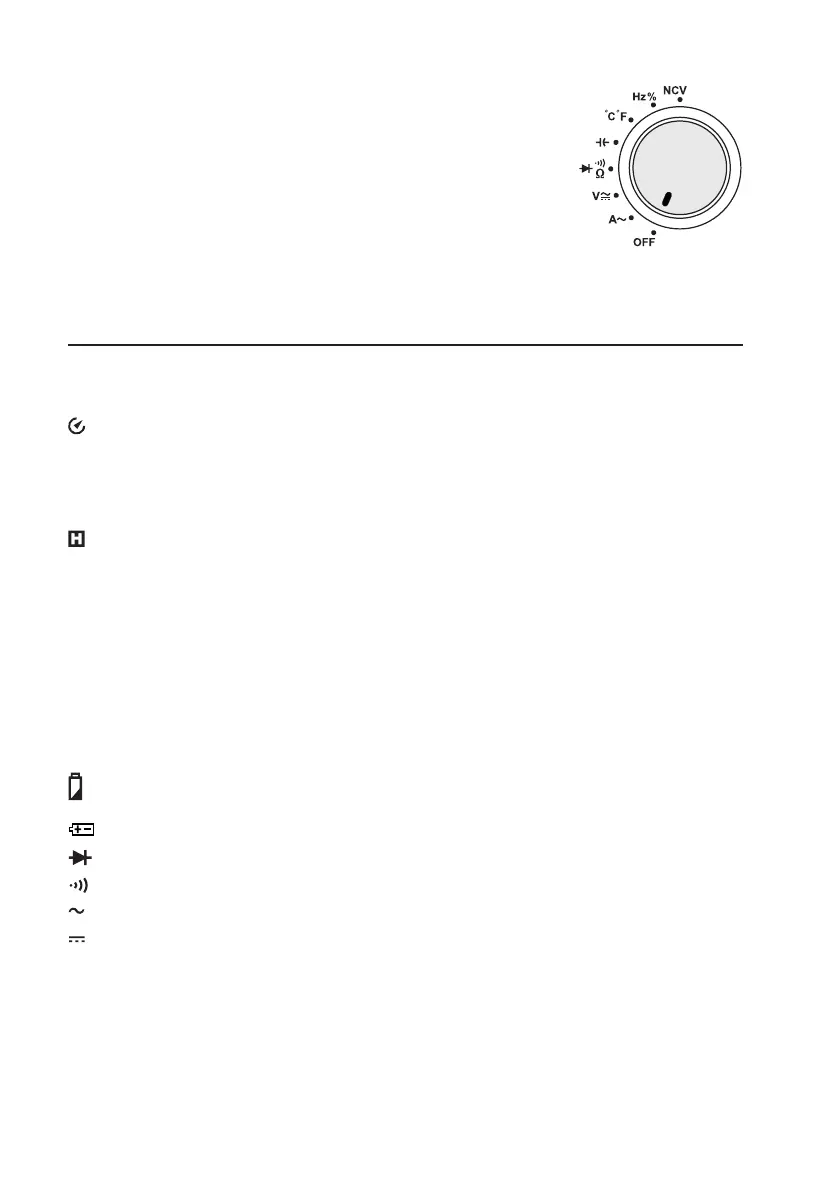

L’illustration montre la disposition des différentes fonctions de mesure.
8. Indications et symboles sur l’écran
L'appareil ou l'indicateur contiennent les symboles et indications suivantes :
AUTO La sélection automatique de la plage de mesure est activée
Coupure automatique est actif
OFF Position interrupteur « Arrêt » ou désactive la fonction
NCV Test de tension alternative sans contact (seulement V-CA)
TrueRMS Mesuredelavaleurefcaceréelle
Fonction Data Hold activée
HOLD Appeler/arrêter la fonction Data-Hold
MAX-MIN La fonction max-min est active
MAX Afchagedelavaleurmaximaledelasériedemesureactuelle
MIN Afchagedelavaleurminimaledelasériedemesureactuelle
REL Activerlamesuredelavaleurrelativeetxerlavaleurderéférence(impossibleaveclecontrôlede
continuité, le test de diodes, la fréquence et le NCV)
Δ SymboleDeltapourlamesuredelavaleurrelative(=afchagedupointderéférence)
OL Dépassement; la plage de mesure a été dépassée
SymbolederemplacementdespilesRemplacerimmédiatementlespilesand´évitertouteerreurde
mesure !
Symbole pour les données de la pile utilisée
Symbole pour le test des diodes
Symbole pour le contrôleur acoustique de continuité
AC (CA) Symbole pour le courant alternatif
DC (CC) Symbole pour le courant continu
V, mV Volt (unité de la tension électrique), millivolt (exp.–3)
A Ampère (unité de l’intensité électrique du courant)
Hz, kHz, MHz Hertz (unité de la fréquence électrique), kilo Hertz (exp. 3), méga Hertz (exp. 6)
% Symbole du rapport d’impulsion de la demi-onde positive
