34 ProSpray 3.20
E
Limpieza del aparato (puesta fuera de servicio) Procedimiento en caso de averías
Avería
A. El aparato no arranca
B. El aparato no aspira
C. El aparato no aspira, no se
establece la presión de servicio
D. El material de recubrimiento sale
fuera de la zona de pintura
E. El equipo pierde potencia
F. Pulsación elevada en la pistola de
pulverización
G. Mala proyección del pulverizado
H. La bomba se sobrepresuriza y no se
apagará.
Causa posible
1. No hay tensión de alimentación.
2. Ajuste de presión demasiado bajo.
3. Interruptor ON/OFF defectuoso.
 1. Válvuladedescargaajustadapara
SPRAY(p pulverización).
2. El ltro sobrepasa el nivel de líquido y
aspira aire.
3. Filtro obstruido.
4. Manguera de aspiración suelta, el
equipo aspira aire secundario.
1. Boquilla demasiado gastada.
2. Boquilla demasiado grande.
3. Ajuste de presión demasiado bajo.
4. Filtro obstruido.
5. El material de recubrimiento uye
a través de la manguera de retorno,
cuando la válvula de descarga está en
posiciónSPRAY(p pulverización).
6. Empaquetaduras pegadas o gastadas.
7. Bolas de válvula gastadas.
8. Encajes de válvula gastados.
1. La empaquetadura superior está gastada.
2. El pistón está gastado.
1. Ajuste de presión demasiado bajo.
1. Manguera de alta presión incorrecta.
2. Boquilla gastada o demasiado grande.
3. Presión muy alta.
1. Boquilla demasiado grande para el
material de recubrimiento a pulverizar.
2. Ajuste de presión incorrecto.
3. Cantidad de transporte demasiado baja.
4. Material de recubrimiento de muy alta
viscosidad.
1. El interruptor automático por caída de
presión está defectuoso.
2. El transductor está defectuoso.
Eliminación de la avería
1. Comprobar el abastecimiento de tensión.
2. Aumentar girando el mando regulador de presión.
3. Sustituir
1. Ajustar la válvula de descarga para PRIME (k circulación).
2. Rellenar material de recubrimiento.
3. Limpiar o sustituir el ltro.
4. Limpiar los sitios de empalme, sustituir los anillos tóricos
si es necesario. Asegurar la manguera de aspiración con
grapa de sujeción.
1. Sustituir
 2. Sustituirlaboquillamáspequeña.
3. Gire el regulador de presión en el sentido de las agujas
del reloj para aumentar.
4. Limpiar o sustituir el ltro.
5. Desmontar la válvula de descarga y limpiarla o sustituirla.
6. Desmontar las empaquetaduras, limpiarlas o sustituirlas.
7. Desmontar las bolas de válvula y sustituirlas.
8. Desmontar las bolas de válvula y sustituirlas.
1. Desmontar la empaquetadura y sustituirla.
2. Desmontar el pistón y sustituirlo.
1. Gire el regulador de presión en el sentido de las agujas
del reloj para aumentar.
1. Por razones de funcionamiento, seguridad y duración,
emplear únicamente mangueras de alta presión
originales de WAGNER.
2. Sustituir la boquilla.
3. Girar el mando regulador de presión a una cifra más baja.
1. Sustituir la boquilla.
2. Girar el mando regulador de presión hasta obtener una
proyección del pulverizado satisfactoria.
3. Limpiar o sustituir todos los ltros.
4. Diluir conforme a la indicación del fabricante.
1. Lleve la unidad a un centro de servicio autorizado de
Wagner.
2. Lleve la unidad a un centro de servicio autorizado de
Wagner.
9. Procedimiento en caso de averías
8.4 Limpieza de la pistola de pulveri zación Airless
1. Lavar el interior de la pistola de pulverización Airless a baja
presión de servicio con agente limpiador adecuado.
2. Limpiar a fondo la boquilla con agente limpiador detergente
adecuado, de manera que no quede ningún resto de material
de recubrimiento.
3. Limpiar a fondo la pistola de pulverización Airless por fuera.
Filtro enchufable en la pistola de pulverización Airless

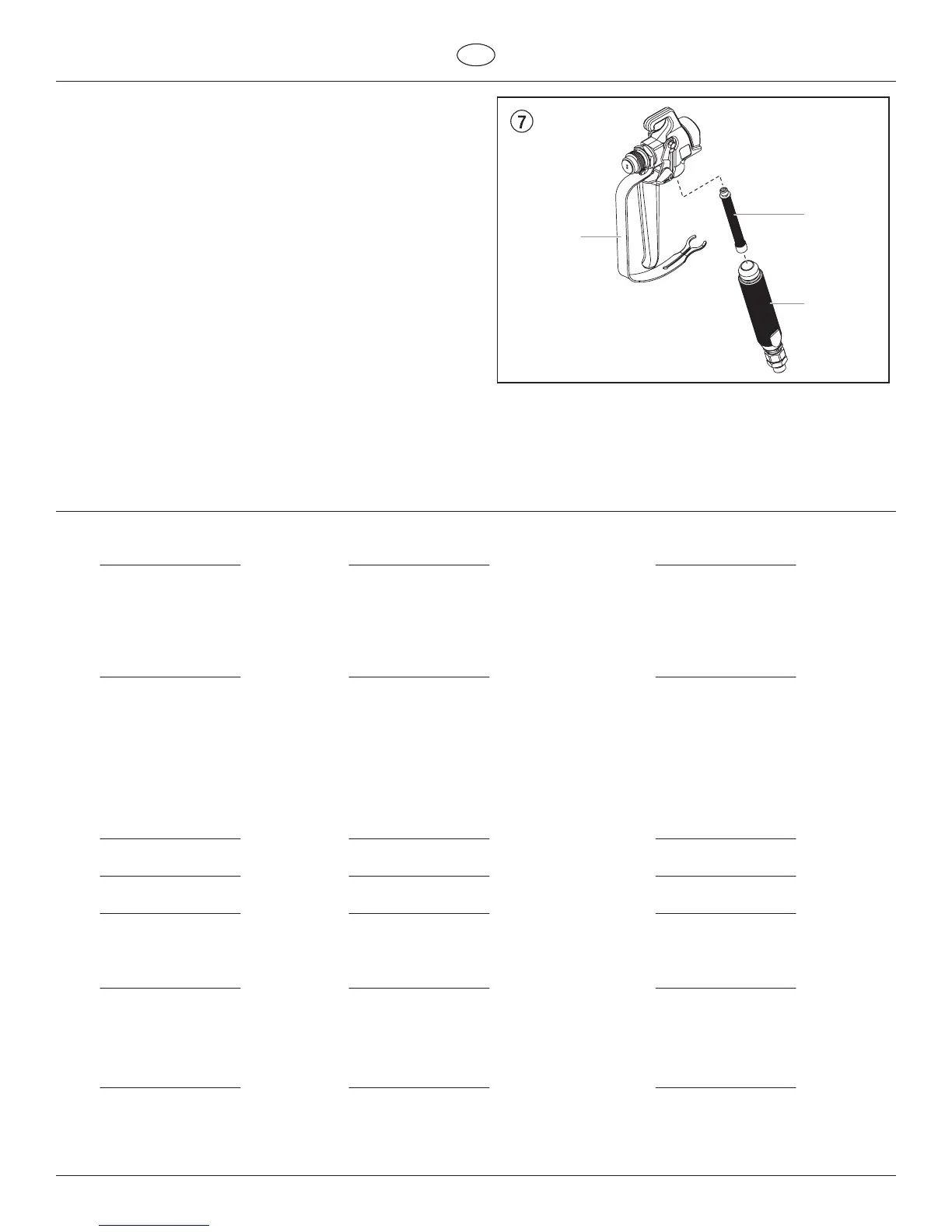

Desmontaje (Fig. 7)
1. Tirar el estribo protector (1) con fuerza hacia adelante.
 2. Destornillarlaempuñadura(2)fueradelacarcasadelapistola.
Extraer el ltro enchufable (3).
3. Sustituir el ltro enchufable obstruido o defectuoso.
Montaje
1. Meter el ltro enchufable (3) con el cono más largo en la
carcasa de la pistola.
 2. Atornillaryapretarlaempuñadura(2)enlacarcasadelapistola.
3. Encajar el estribo protector (1)
1
2
3
