ProSpray 3.20 39
E
Reparaciones en el aparato

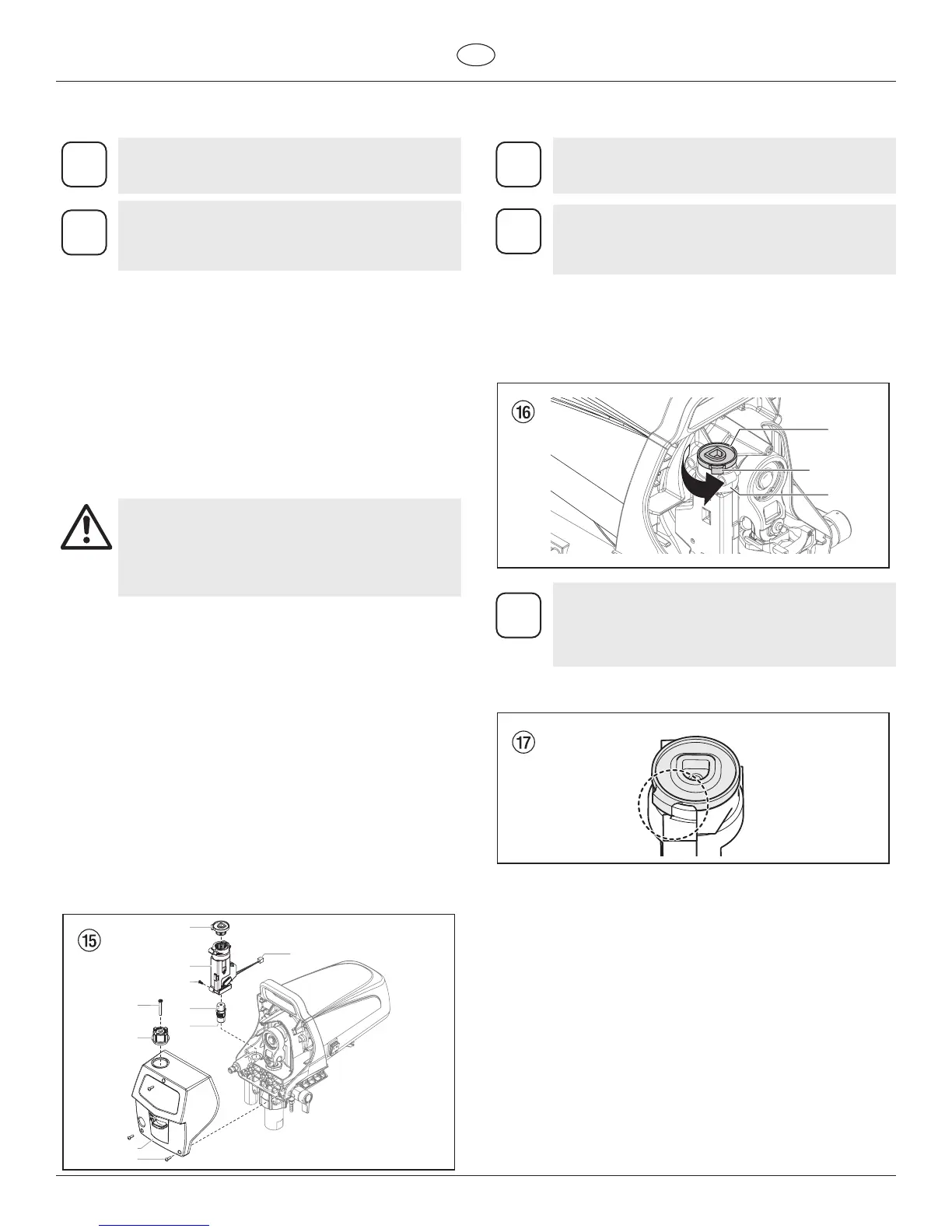

11.6 Reemplazo del interruptor de presión o
transductor
i
El siguiente procedimiento solo se debe realizar en
un Centro de servicio autorizado de Wagner.
i
Si el pulverizador pierde todo el ajuste de presión,
o si existe una fuga de pintura en la parte delantera
del pulverizador, es posible que deba reemplazar el
interruptor de presión o el transductor.
1. Abra la válvula de alivio en la posición PRIME (CEBAR)
(circulación k). Apague la turbina. Desconecte el enchufe
del tomacorriente.
2. Retire el tornillo (1) que ja el regulador de presión (2) a la parte
inferior del regulador de presión (3). Retire el regulador (2).
3. Suelte y retire los tres tornillos de la tapa delantera (4). Retire
la tapa delantera (5).
4. Retire el tornillo (7) del lado del interruptor de presión. Retire
la parte inferior del regulador de de presión (3) desde la parte
superior del interruptor de presión.
5. Retire el conjunto de interruptor de presión (6) desde la parte
superior del transductor (8).
6. Desconecte el interruptor de presión (6) del conector de
cables (10).
Atención
No intente tirar de los cables desde el interior del
conjunto de interruptor de presión. Si el conector
de cables del interruptor de presión (10) no está
expuesto a través de la abertura en la carcasa de la
bomba, tire suavemente de los cables hasta que el
conector aparezca a través de dicha abertura.
 7. Veriquelacontinuidaddelinterruptordepresiónenel
conector. Si el interruptor está malo, reemplácelo con un
nuevo conjunto de interruptor de presión.
8. Inspeccione si el transductor (8) tiene pintura. Si la tiene,
reemplace el transductor. Si no tiene pintura, pase al paso 9 a
continuación:
a. Con una llave en el cabezal hexagonal del transductor, suelte y
retire el conjunto de transductor.
b. Aplique una generosa cantidad de grasa en la junta tórica del
transductor(9).Vuelvaainstalarelconjuntodetransductory
apriete de 8 a 9 N.m.
 9. Vuelvaaconectarloscables(consulteDiagramadeconexión,
sección 11.9).
10. Empuje el conjunto de interruptor de presión (6) de vuelta
en el transductor, hasta que llegue al fondo del cabezal
hexagonal del transductor.
 11. Vuelvaacolocareltornillo(7)enelladodelinterruptorde
presión.
12. Consulte “Restablecimiento de la sincronización del
interruptor de presión”, sección 11.7.
1
3
6
8
10
9
7
2
5
4
11.7 Restablecimiento de la sincronización del
interruptor de presión
i
El siguiente procedimiento solo se debe realizar en
un Centro de servicio autorizado de Wagner.
i
Los componentes del interruptor de presión se
deben volver a montar y ajustar adecuadamente
para que la bomba funcione a la presión máxima
correcta.
Realice este procedimiento con el manómetro N/P 0521229.
1. Asegúrese de que la parte inferior del regulador (1) esté
instalado en el interruptor de presión (2).
 2. Vistodesdearriba,girelaparteinferiordelregulador(1)enel
sentido contrario a las agujas del reloj, tanto como lo permitan
los dientes dentro del interruptor de presión.
1
3
2
i
Si el tope (3) en el interruptor de presión evita que
la parte inferior del regulador siga girando, retire la
parte inferior del regulador, vuelva a ubicarlo en los
dientes y continúe girando en el sentido contrario a
las agujas del reloj, hasta que se detenga.
 3. Vuelvaaorientarlalengüetadelreguladorcontraeltopedela
lengüeta del interruptor de presión.
 4. Vuelvaacolocarlatapadelanterayfíjelacontrestornillos.
 5. Vuelvaacolocarelreguladordepresiónenlaparteinferior
del regulador, pero no lo je con el tornillo. Gire el regulador
completamente en el sentido de las agujas del reloj hasta el
máximo.
6. Conecte el manómetro al accesorio de salida.
7. Conecte una manguera de alta presión y la pistola al
manómetro.
8. Con agua como medio, siga los pasos en la sección 4.4. No es
necesario conectar una boquilla de pulverización a la pistola.
Deje el ajuste de la presión al máximo.
9. El pulverizador debería estar ahora presurizado al máximo. El
manómetro debería dar una lectura entre 193 y 207 bar.
10. Si la lectura de presión es inferior o superior a esta lectura, se
deberá ajustar el tornillo de jación dentro del interruptor de
presión. Ajústelo de acuerdo con las pautas a continuación,
con una llave hexagonal larga.
a. Si la lectura de presión es inferior a 193 bar, gire el tornillo de
jación en el sentido contrario a las agujas del reloj hasta que el
manómetro tenga una lectura entre 193 y 207 bar.
