ProSpra
y 3.20

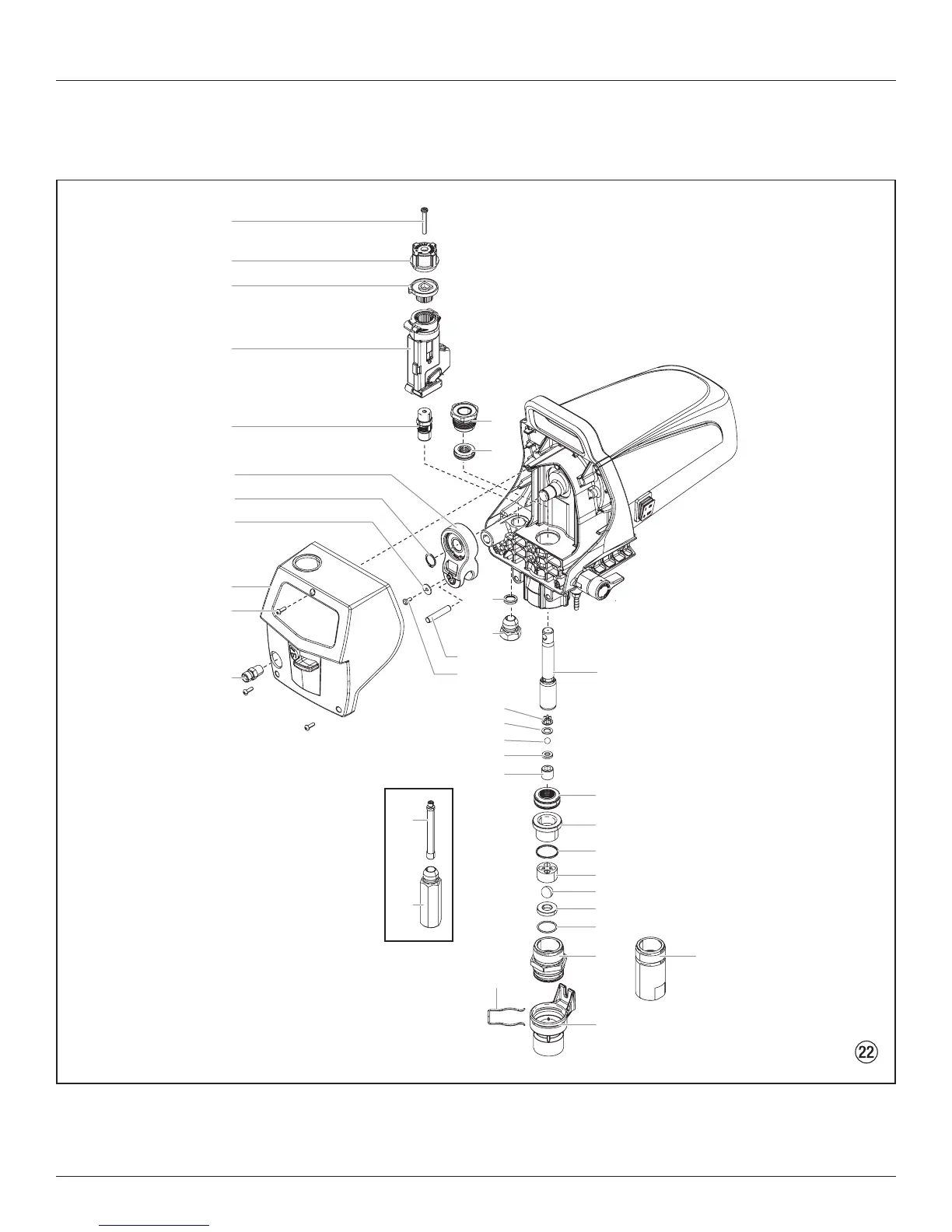

Spare parts diagram
Lista de piezas de recambio
Lista das peças sobresselentes
g
Drive Assembly II
p
Unidade de comando II
e
Conjunto del mecanismo impulsor II
1
2
3
4
5
10
8
19
20
21
22
23
16
17
18
24
25
26
27
28
29
30
31a
31b
32
33
11
12
13
14
15
9
6
7
34
35
* Not included with all models
* No se incluye en todos los modelos
* Não incluído em todos os modelos
79
81
Table of Contents
English
3
Default Chapter
3
Table of Contents
3
Safety Regulations for Airless Spraying
4
Explanation of Symbols Used
4
Electric Safety
5
Electrostatic Charging (Formation of Sparks or Flames)
5
General View of Application
6
Application
6
Coating Materials
6
Description of Unit
6
Airless Process
6
Functioning of the Unit
6
Legend for Explanatory Diagram PS 3.20
7
Explanatory Diagram PS 3.20
7
Technical Data
8
Transportation in Vehicle
8
Starting Operation
8
High-Pressure Hose, Spray Gun and Separating Oil
8
Connection to the Mains Network
9
Cleaning Preserving Agent When Starting-Up of Operation Initially
9
Taking the Unit into Operation with Coating Material
9
Spraying Technique
10
Handling the High-Pressure Hose
10
Interruption of Work
10
Cleaning the Unit (Shutting Down)
11
Cleaning Unit from Outside
11
Suction Filter
11
Cleaning the High-Pressure Filter
11
Cleaning Airless Spray Gun
12
Remedy in Case of Faults
12
Servicing
13
General Servicing
13
High-Pressure Hose
13
Repairs at the Unit
13
Relief Valve
13
Inlet and Outlet Valve
14
Packings
14
Replacing the Motor
16
Replacing the Gears
16
Replacing the Pressure Switch / Transducer
17
Resetting the Pressure Switch Timing
17
Replacing the Circuit Board
18
PS 3.20 Connection Diagram
19
Appendix
20
Selection of Tip
20
Servicing and Cleaning of Airless Hard-Metal Tips
20
Spray Gun Accessories
20
Airless Tip Table
21
2Speed Tip Table
23
Nozzle Cases
24
Tempspray
25
Español
27
Normas de Seguridad para la Pulverización Airless
28
Explicación de Los Símbolos Utilizados
28
Seguridad Eléctrica
29
Carga Electrostática (Formación de Chispas O Llama)
29
Sinopsis de Aplicación
30
Campos de Aplicación
30
Materiales de Recubrimiento
30
Descripción del Aparato
30
Proceso Airless
30
Funcionamiento del Aparato
30
Leyenda del Cuadro Explicativo PS 3.20
31
Cuadro Explicativo PS 3.20
31
Datos Técnicos
32
Transporte en el Vehículo
32
Puesta en Servicio
32
Manguera de Alta Presión, Pistola de Pulverización y Aceite Separador
32
Conexión a la Red de Alimentación
33
Limpieza de Agentes de Conservación en la Primera Puesta en Marcha
33
Poner el Equipo en Marcha con Material de Recubrimiento
33
Técnica de Pulverización
34
Manejo de la Manguera de Alta Presión
34
Interrupción del Trabajo
34
Limpieza del Aparato (Puesta Fuera de Servicio)
35
Limpieza del Aparato por Fuera
35
Filtro de Aspiración
35
Limpieza del Filtro de Alta Presión
35
Limpieza de la Pistola de Pulverización Airless
36
Procedimiento en Caso de Averías
36
Reparaciones en el Aparato
37
Válvula De Descarga
37
Válvula De Admisión Y Escape
38
Empaquetaduras
39
Reemplazo del Motor
40
Reemplazo de Los Engranajes
40
Reemplazo del Interruptor de Presión O Transductor
41
Restablecimiento de la Sincronización del Interruptor de Presión
41
Reemplazo de la Tarjeta de Circuito
42
Esquema Eléctrico PS 3.20
43
Mantenimiento
37
Mantenimiento General
37
Manguera de Alta Presión
37
Apéndice
44
Selección de Boquillas
44
Mantenimiento y Limpieza de las Boquillas de Metal Duro Airless
44
Accesorios de Pistola de Pulverización
44
Tabla de Boquillas Airless
45
Tabla de Boquillas 2Speed Tip
47
Caja de Boquilla
48
Tempspray
49
Spare Parts Lists
74
Accesorios para PS 3.20
74
Spare Parts List for Main Assembly
76
Accesorios y Piezas de Recambio
74
Accessories for PS 3.20
74
Lista de Piezas de Recambio Conjunto Principal
76
Spare Parts List for Suction System
77
Lista de Piezas de Recambio del Sistema de Aspiración
77
Spare Parts List for Drive Assembly I
78
Lista de Piezas de Recambio del Conjunto del Mecanismo Impulsor I
78
Spare Parts List for Drive Assembly II
80
Lista de Piezas de Recambio del Conjunto del Mecanismo Impulsor II
80
Spare Parts List of Stand I
82
Lista de Piezas de Recambio del Bastidor-Soporte I
82
Spare Parts List of Stand II
83
Lista de Piezas de Recambio del Bastidor-Soporte II
83
WAGNER-Service Companies
84
Agencias de Servicio Técnico Wagner
84
Important Notes on Product Liability
86
3+2 Years Guarantee for Professional Finishing
86
Indicación Acerca de la Responsabilidad Civil por Daños por Productos
87
3+2 Años de Garantía Professional Finishing
87
