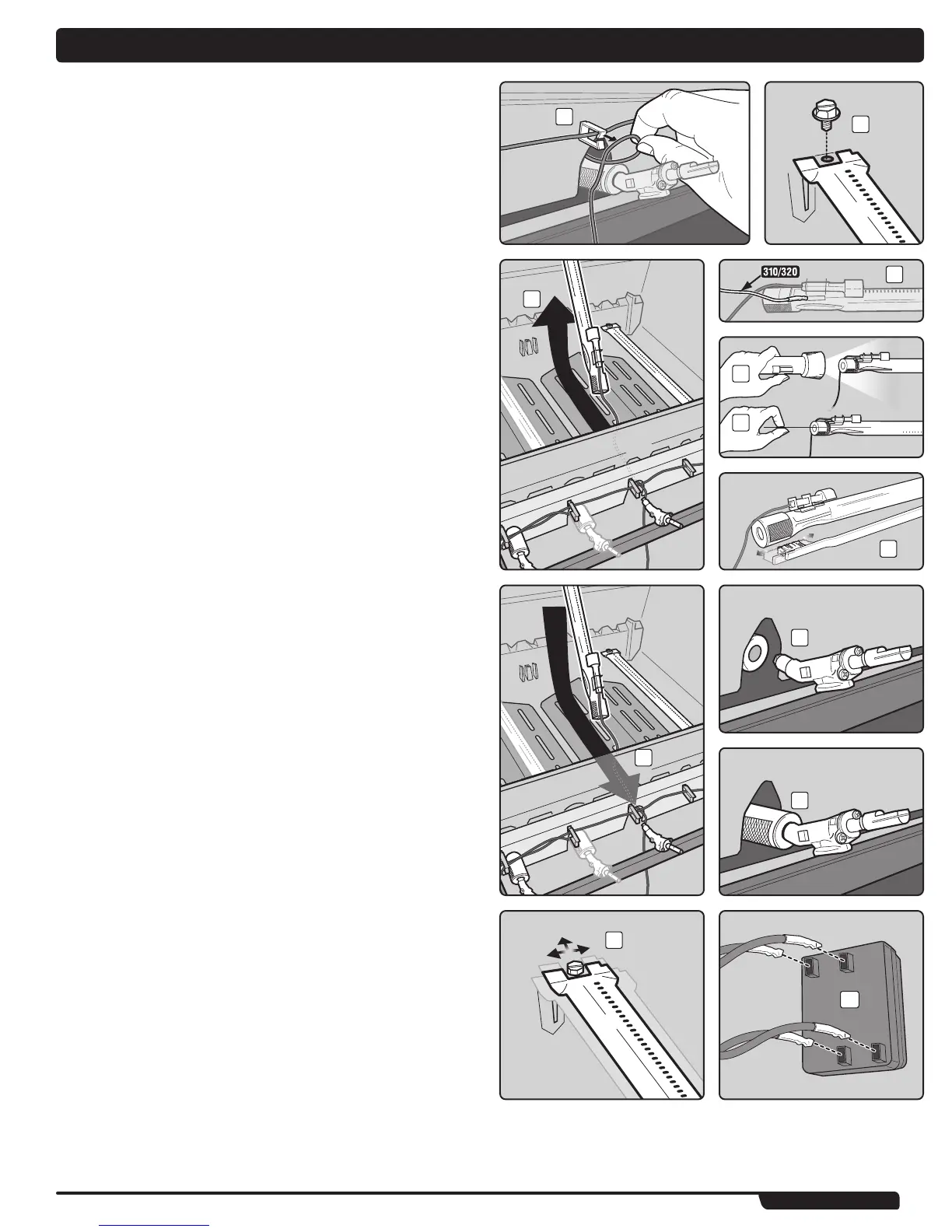

Retrait du Tube du Brûleur
Pour retirer le(s) tube(s) du brûleur :
A) Retirez le(s) fil(s) de la ou des pince(s) de l’allumeur (9).
B) Retirez la vis qui retient le tube du brûleur contre le boîtier de cuisson à l’aide d’une
clé à écrou de 5/16" (10).
C) Tirez sur l’ensemble du tube du brûleur (ceci comprend l’allumeur) vers le haut puis
à l’extérieur du boîtier de cuisson (11).
Remarque : 310/320 unités auront un câble de raccordement à la terre
supplémentaire fixé au tube du brûleur central (12).
Nettoyage du Tube du Brûleur
Pour nettoyer le(s) tube(s) du brûleur :
A) Regardez à l’intérieur de chaque brûleur avec une lampe torche (13).
B) Nettoyez l’intérieur des brûleurs avec un fil de fer (14) (un cintre déplié
fonctionnera).
C) Vérifiez et nettoyez l’orifice de l’obturateur d’air aux extrémités des brûleurs. Vérifiez
et nettoyez les orifices de la valve à la base de chaque valve. Utilisez une brosse
en fils d’acier pour nettoyer l’extérieur des brûleurs (15). Ceci a pour but de vous
assurer que les ports du brûleur sont complètement ouverts.
m ATTENTION : N’élargissez pas les ports du brûleur pendant
que vous les nettoyez.
Réinstallation du Tube du Brûleur
Pour réinstaller le tube du brûleur :
A) Faites glisser le tube du brûleur et le câble de l’allumeur à travers le trou dans
le boîtier de cuisson (16). Voir “UTILISATION DES SYSTEMES D’ALLUMAGE
ELECTRONIQUES” pour la position correcte du brûleur.
B) Alignez le tube du brûleur en face de la valve.
m ATTENTION : Les ouvertures du brûleur (17) doivent être
correctement positionnées au-dessus des orifices des
valves (18).
C) Remettez en place les vis qui maintiennent le tube du brûleur contre le boîtier de
cuisson à l’aide d’un tournevis plat. Le tube du brûleur peut sembler desserré (19)
alors que la vis est ajustée. Ceci est normal.
D) Faites passer les fils à nouveau à travers les pinces de l’allumeur. Voir le
schéma(9).
m ATTENTION : Tous les fils doivent être correctement
orientés à travers les pinces prévues pour maintenir les fils.
E) Fixez les fils au module, en respectant le codage numérique/par couleur (20). Voir
“UTILISATION DU SYSTEME D’ALLUMAGE ELECTRONIQUE” pour la fixation
correcte des fils.
m MISE EN GARDE: Après avoir réinstallé les tuyaux à gaz,
procédez à la détection de fuites éventuelles à l’aide d’une
solution savonneuse avant d’utiliser le grill barbecue. (Voir
étape: “DETECTION DES FUITES DE GAZ.”)
m MISE EN GARDE : Assurez-vous que toutes les pièces sont
assemblées et que la quincaillerie est complètement serrée
avant d’utiliser le grill. Vos actions, si vous ne respectez
pas cette Mise en garde concernant le produit, peuvent
provoquer un incendie, une explosion, ou une défaillance
structurelle entraînant une blessure grave voire un décès
ainsi que des dégâts matériels.
◆
