mAINTENANcE
NETTOYAGE OU REMPLACEMENT DES TUBES DU BRULEUR
Il vous faudra : un tournevis cruciforme, un tournevis à tête plate, et une clé à écrou de
5/16".
A) Votre barbecue à gaz Weber
®
doit être ETEINT et refroidi.
B) FERMEZ le gaz à la source.
C) Retirez les composants du boîtier de cuisson - grille de maintien au chaud, grilles
et barres Flavorizer
®
. (Les plaques de diffusion de la chaleur n’ont pas besoin d’être
retirées.)
Retrait du Panneau de Commande
Pour retirer le panneau de commande :

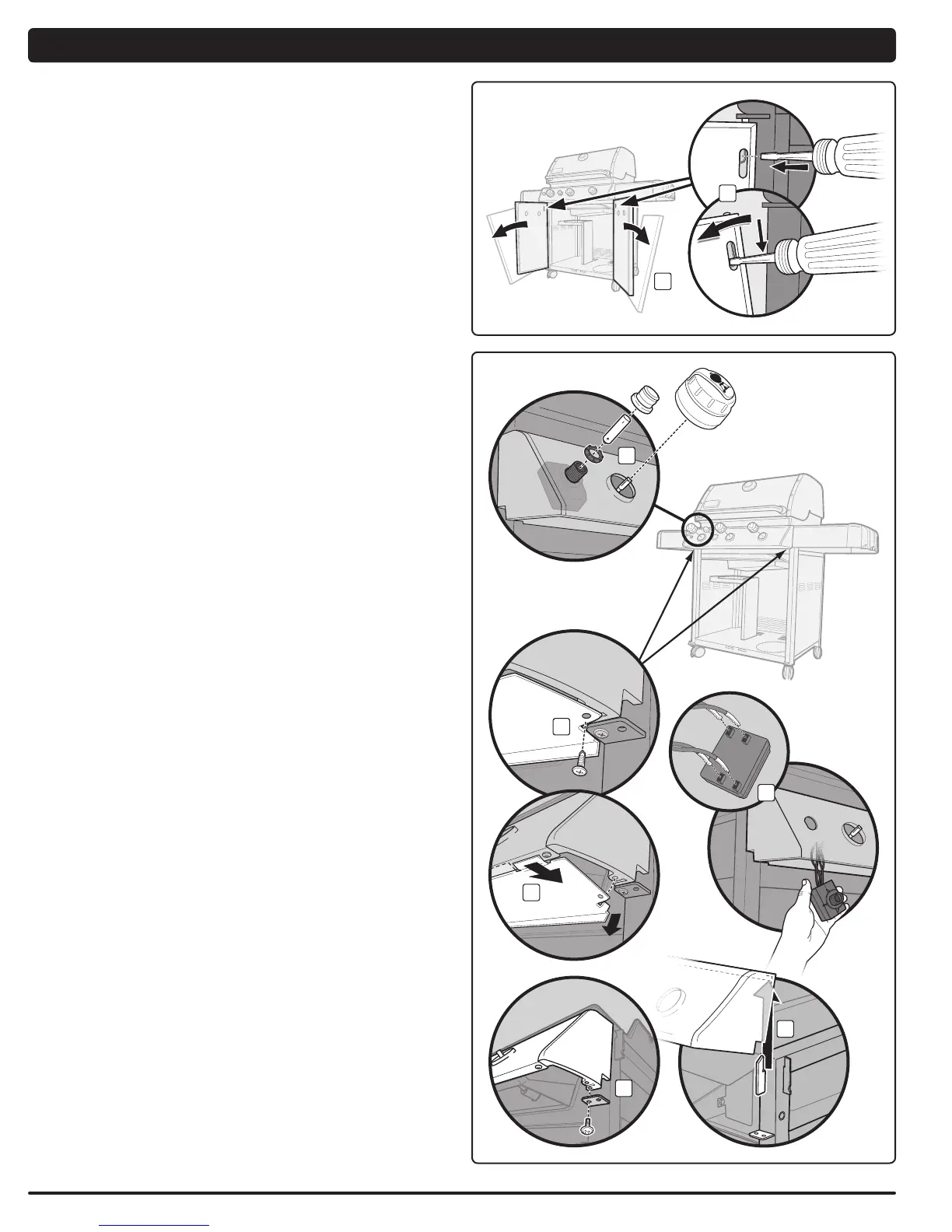

A) Localisez le dégagement de l’épingle de porte dans l’assemblage de la porte. A
l’aide d’un tournevis, enfoncez le dégagement de l’épingle de porte (1) jusqu’à ce
que la porte se détache de l’assemblage du cadre. Retirez la partie supérieure de
la porte en la tirant pour l’éloigner de l’assemblage du cadre (2) et soulevez la porte
pour la retirer de l’épingle à gonds ajustable inférieure.
B) Retirez les boutons de commande, le bouton de l’allumeur, l’écrou de rétention de
l’allumeur ainsi que la pile (3).
C) Retirez les vis du déflecteur de vent (4) situé au-dessous du panneau de
commande à l’aide d’un tournevis cruciforme.
D) Inclinez l’extrémité du déflecteur de vent vers le bas puis faites-le glisser vers
l’extérieur pour le retirer (5).
E) Retirez le module de l’allumeur du panneau de commande (6) puis retirez la totalité
des quatre fils du module.
F) Retirez les vis du dessous du panneau de commande avec le tournevis cruciforme
(7).
G) Soulevez légèrement le panneau de commande, inclinez l’extrémité avant vers le
haut puis soulevez-le doucement vers le haut pour le retirer (8).
