WEG CFW100 - Page 102

Instalação e Conexão
Português
DI1
1
DI2
2
S2S1 S3 S4
DI3
3
DI4 GND
4 5
Conector Descrição
(**)
1 DI1 Entrada Digital 1
2 DI2 Entrada Digital 2
3 DI3 Entrada Digital 3
(*)
4 DI4 Entrada Digital 4
5 GND Referência 0 V
(*) A entrada digital 3 (DI3) também pode ser usada como entrada em frequência (FI). Para mais detalhes consulte
o manual de programação do CFW100.
(**) Para mais informações consulte a especificação detalhada na seção 8.2 DADOS DA ELETRÔNICA/GERAIS
na página 117.

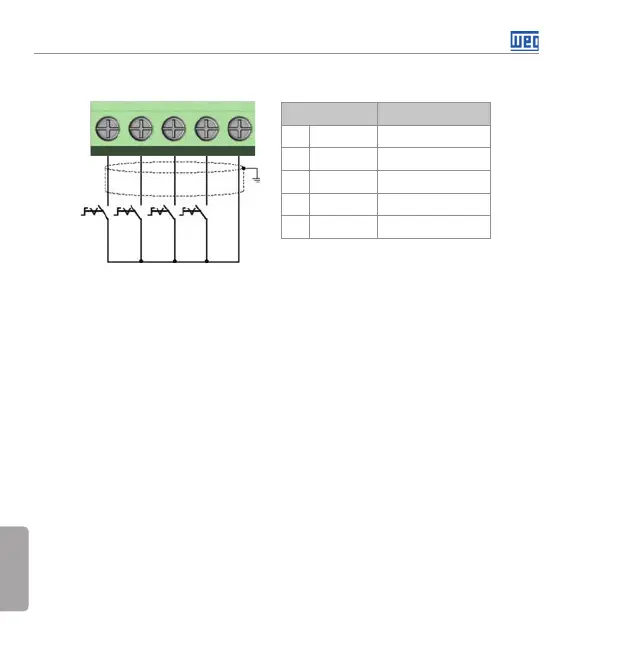

Figura 3.2: Sinais do conector do cartão de controle C100A-20
Para correta instalação da fiação de controle, utilize:
1. Bitola dos cabos: 0.5 mm² (20 AWG) a 1.5 mm² (14 AWG).
2. Torque máximo: 0.5 N.m (4.50 lbf.in).
3. Fiações no conector do cartão de controle com cabo blindado e separadas das demais fiações
(potência, comando em 110 V / 220 Vca, etc.), conforme o item 3.2.6 Distância para Separação
de Cabos na página 101. Caso o cruzamento destes cabos com os demais seja inevitável,
o mesmo deve ser feito de forma perpendicular entre eles, mantendo o afastamento mínimo
de 5 cm neste ponto.
Conectar a blindagem de acordo com a figura abaixo:
