WEG CFW100 - Modos de Operação da Hmi

HMI e Programação Básica
Português
4.3 MODOS DE OPERAÇÃO DA HMI
Ao energizar o inversor, o estado inicial da HMI permanecerá no modo inicialização desde que
não ocorra nenhuma falha, alarme, subtensão ou qualquer tecla for pressionada.
O modo de parametrização é constituído de dois níveis: o nível 1 permite a navegação entre os
parâmetros. E o nível 2 permite a edição do parâmetro selecionado no nível 1. Ao final deste
nível o valor modificado é salvo quando a tecla é pressionada.
A Figura 4.3 na página 103 ilustra a navegação básica sobre os modos de operação da HMI.
Modo Inicialização
 É o estado inicial da HMI após a energização com
sucesso (sem ocorrência de falhas, alarmes ou
subtensão).
 Pressione a tecla para ir ao nível 1 do modo
parametrização – seleção de parâmetros. Ao
pressionar qualquer outra tecla, também comuta-se
para o modo parametrização.
Monitoração
Parametrização
Nível 1
Parametrização
Nível 2
Modo Parametrização
Nível 1:
 Este é o primeiro nível do modo parametrização.
O número do parâmetro é exibido no mostrador
principal.
 Use as teclas e para encontrar o parâmetro
desejado.
 Pressione a tecla para ir ao nível 2 do modo
parametrização – alteração do conteúdo dos
parâmetros.
Nível 2:
 O conteúdo do parâmetro é exibido no mostrador
principal.
 Use as teclas e para ajustar o novo valor no
parâmetro selecionado.
 Pressione a tecla para confirmar a modificação
(salvar o novo valor). Depois de confirmada a
modificação, a HMI retorna para o nível 1 do modo
parametrização.

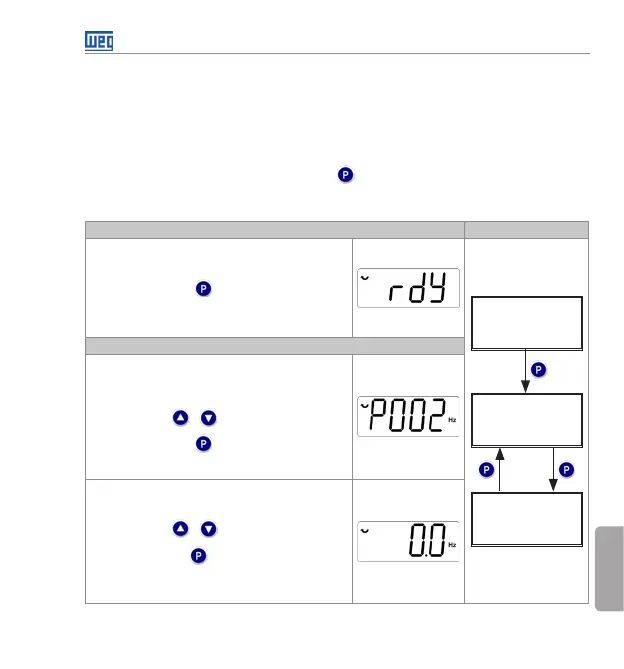

Figura 4.3: Modos de operação da HMI
