Instalación y Conexión
Español
No poner a tierra
Aislar con cinta
Lado del
convertidor

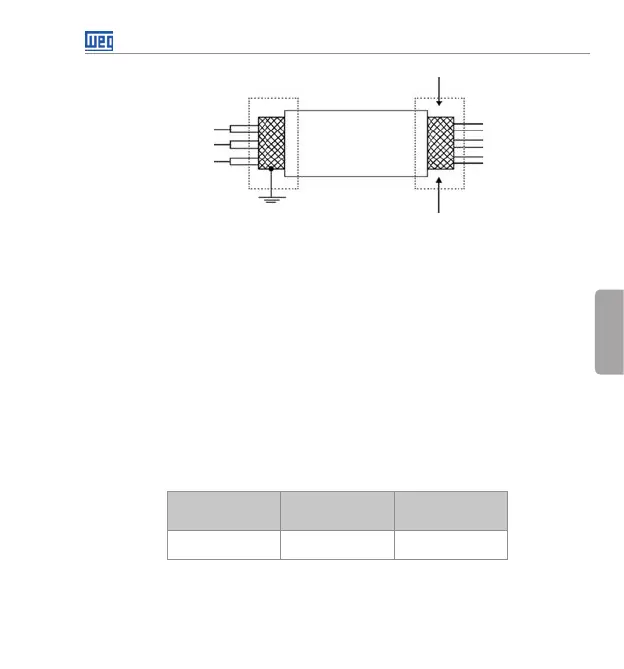

Figura 3.3: Conexión del blindaje
4. Relés, contactores, solenoides o bobinas de frenos electromecánicos instalados próximos
a los convertidores pueden, eventualmente, generar interferencias en el circuito de control.
Para eliminar este efecto, deben ser conectados supresores RC en paralelo, con las bobinas
de estos dispositivos, en el caso de alimentacn CA, y diodos de rueda libre en el caso de
alimentación CC.
5. En la utilizacn de la HMI externa (consulte el capítulo 7 ACCESORIOS en la página 77), se
debe tener el cuidado de separar el cable que la conecta al convertidor de los demás cables
existentes en la instalación, manteniendo una distancia mínima de 10 cm.
3.2.6 Distancia para Separación de Cables
Prever separación entre los cables de control y de potencia conforme Tabla 3.2 en la página 63.
Tabla 3.2: Distancia de separación entre cables
Corriente Nominal de
Salida del
Convertidor
Longitud del(los)
Cable(s)
Distancia Mínima de
Separación
≤ 24 A
≤ 100 m
> 100 m
≥ 10 cm
≥ 25 cm
