WEG CFW100 - Control Connections

Installation and Connection
English
DANGER!
 Le variateur doit être raccordé à une terre de protection (PE).
 Utilisez la section minimale de raccordement à la terre indiquée dans le Table B1.
 Branchez les connexions de mise à la terre du variateur sur une barre omnibus
de mise à la terre, sur un point de mise à la terre unique ou sur un point commun
de mise à la terre (impédance ≤ 10Ω).
 Le conducteur neutre doit être solidement raccordé à la terre ; néanmoins, ce
conducteur ne doit pas s'utiliser pour raccorder le variateur à la terre.
 Ne pas partager le câblage de mise à la terre avec d'autres appareils qui fonctionnent
avec une intensité élevée (par ex.: moteurs haute tension, soudeuses, etc.).
3.2.5 Control Connections
The control connections (digital inputs) must be made in accordance with the specification of
the connector of the CFW100 control board. Functions and typical connections are presented in
Figure 3.2 on page 22. For further details on the specifications of the connector signals, refer
to chapter 8 TECHNICAL SPECIFICATIONS on page 40.
DI1
1
DI2
2
S2S1 S3 S4
DI3
3
DI4 GND
4 5
Connector Description
(**)
1 DI1 Digital Input 1
2 DI2 Digital Input 2
3 DI3 Digital Input 3
(*)
4 DI4 Digital Input 4
5 GND Reference 0 V
(*) The digital input 3 (DI3) can also be used as input in frequency (FI). For further details refer to the programming
manual of the CFW100.
(**) For further information, refer to the detailed specification in section 8.2 ELECTRONICS/GENERAL DATA on
page 41.

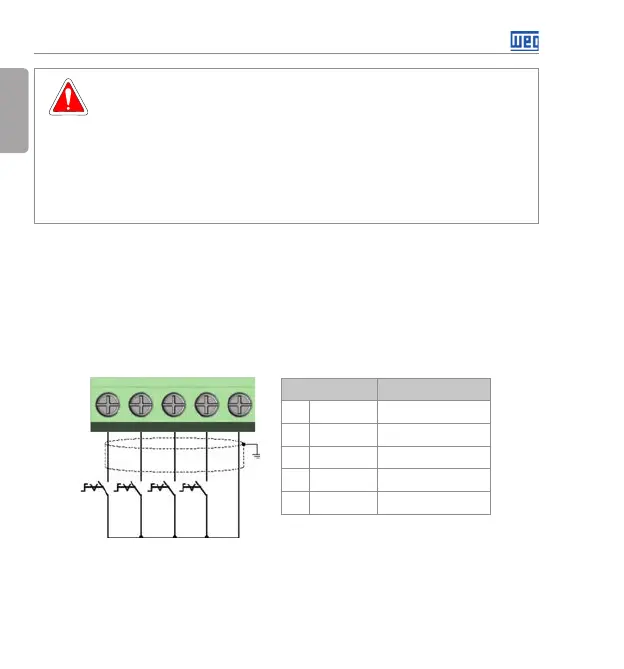

Figure 3.2: Signals of control card connector of the C100A-20
