Appendix B / Anexo B
Size A and B – Standard Inverter
Tamaño A y B – Convertidor Estándar
Mecânica A e B – Inversor Padrão
VIEW OF THE MOUNTING BASE
VISTA DE LA BASE DE FIJACIÓN
VISTA DA BASE DE FIXAÇÃO
FRONT VIEW
VISTA FRONTAL
SIDE VIEW
VISTA LATERAL
PLB
A
H1
H2
Frame
Tamaño
Mecânica
A B H1 H2 L P
Weight
Peso
Peso
mm
(in)
mm
(in)
mm
(in)
mm
(in)
mm
(in)
mm
(in)
kg
(lb)
A 50 (1.97) 28 (1.10 ) 100 (3.94) - 55 (2.17 ) 129 (5.08) 0.48 (1.05)
B 50 (1.97) 28 (1.10 ) - 117 (4.60) 55 (2.17 ) 129 (5.08) 0.57 (1.25)
C 50 (1.97) 28 (1.10 ) - 125.6 (4.94) 5 5 (2.17) 129 (5.08) 0.61 (1.34)
Dimension tolerance: ±1.0 mm (±0.039 in)
Tolerancia de las cotas: ±1.0 mm (±0.039 in)
Tolerância das cotas: ±1.0 mm (±0.039 in)

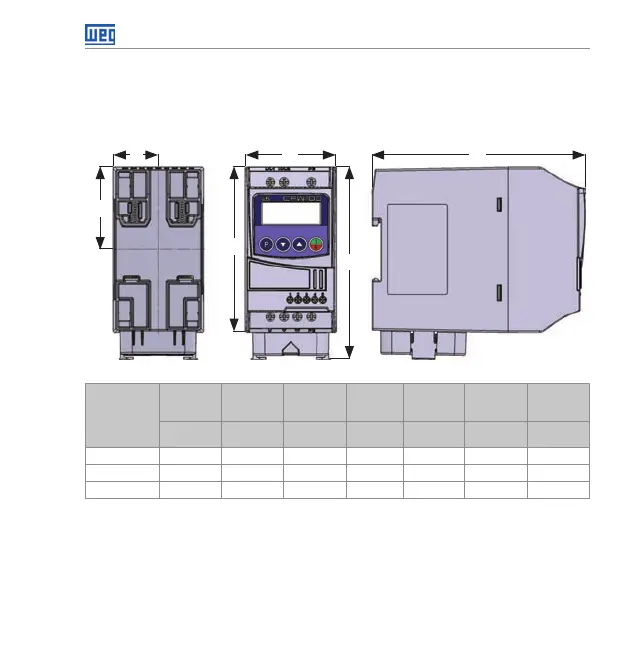

Figure B1: Inverter dimensions for mechanical installation
Figura B1:
Dimensiones del convertidor de frecuencia para la instalación mecánica
Figura B1: Dimensões do inversor para instalação mecânica
