WEG CFW100 - MOUNTING AND TORQUE SPECIFICATIONS

Appendix B / Anexo B
1
1 1
1
2
2 2
2
4
3
1- Power terminals
2- Grounding points
3- Accessory connectors
4- Control terminals
1- Bornes de potencia
2- Puntos de puesta a tierra
3- Accesorio conectores
4- Bornes de control
1- Bornes de potência
2- Bornes de aterramento
3- Conectores dos acessórios
4- Bornes de controle
Frame
Tamaño
Mecânica
Power Supply
Tensión Nominal
Tensão Nominal
Recommended Torque
Torque Recomendado
Torque Recomendado
Grounding Points
Puntos de Puesta a Tierra
Pontos de Aterramento
Power Terminals
Bornes de Potencia
Bornes de Potência
N.m Lbf.in N.m Lbf.in
A
200... 240 V 1.4 12.4 1.4 12.4B
C

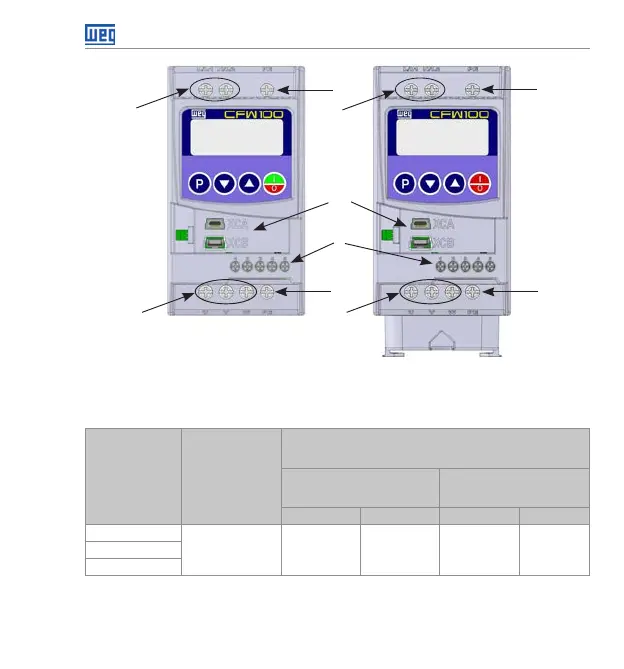

Figure B3: Power terminals, grounding points and recommended tightening torque
Figura B3: Bornes de potencia, puntos de aterramiento y torques de apriete recomendado
Figura B3: Bornes de potência, aterramento e torques de aperto recomendado
