WEG CFW100 - Page 53

Informaciones Generales
Español
(SUPERDRIVE
G2, WLP)
Bluetooth
CANopen/
DeviceNet
Adaptador
Bluetooth
Entrada
analógica y
salida a relé
Entradas
digitales
(DI1 a DI4)
Fuentes para electrónica y interfaces entre
potencia y control
PC
POTENCIA
Rectificador
monofásico
Filtro
Motor
U/T1
V/T2
W/T3
Convertidor
con transistores
IGBT
Red de
alimentación
L1/L
L2/N
RS-485
Adaptador
USB
Banco de
condensadores
enlace CC
HMI
Tarjeta de
control
con CPU
16 bits
Módulo de
Memoria Flash
HMI
(remota)
PE
PE
Accesorios
Convertidor
USB-RS485
CONTROL

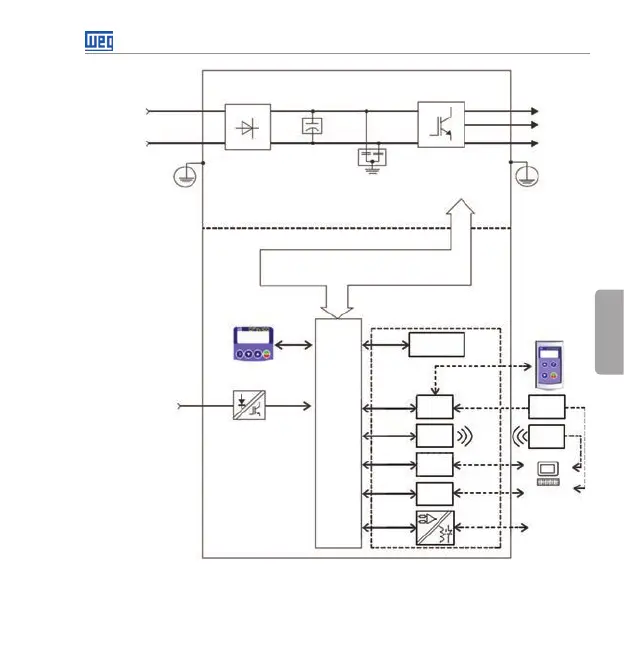

Figura 2.1: Diagrama de bloques del CFW100
