156
926.323.1 - RO
INSTRUCŢIUNI DESTINATE INSTALATORULUI
24

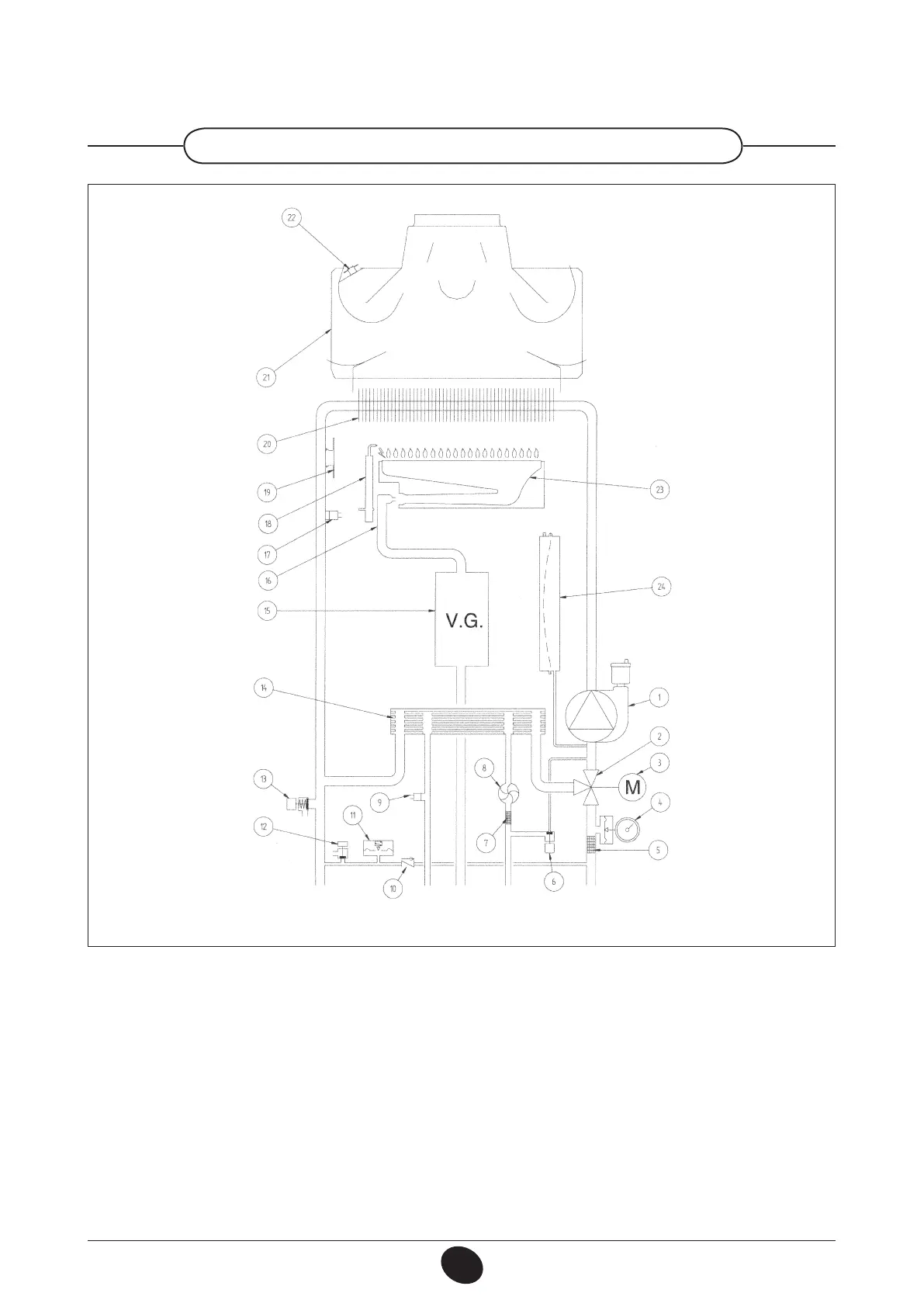

Figura 18
0809_0203 / CG_2081
Tur încălzire Ieire
apă
menajeră
Gaz Intrare
apă
menajeră
Retur încălzire
Legendă:
Valvă de siguranţă
Schimbător apă-apă cu plăci
Valvă de gaz
Rampă gaz cu injectoare
Sondă NTC circuit de încălzire
Electrod de aprindere/detectare a ăcării
Termostat de siguranţă
Schimbător apă-gaze arse
Hotă gaze arse
Termostat gaze arse
Arzător
Vas de expansiune
13
14
15
16
17
18
19
20
21
22
23
24
1
2
3
4
5
6
7
8
9
10
11
12
Pompă cu separator de aer
Valvă cu trei căi
Motor valvă cu trei căi
Manometru
Filtru circuit de încălzize detaabil
Robinet de încărcare centrală
Filtru apă rece menajeră detaabil
Senzor prioritar apă menajeră
Sondă NTC circuit de apă menajeră
Valvă de reţinere pe by-pass automat
Presostat hidraulic
Robinet de evacuare centrală
