INSTRUCŢIUNI DESTINATE INSTALATORULUI
1.24 F 1.14 F
Figura 19
0809_0204 / CG_2084
Tur încălzire Gaz Intrare
apă
menajeră
Retur încălzire

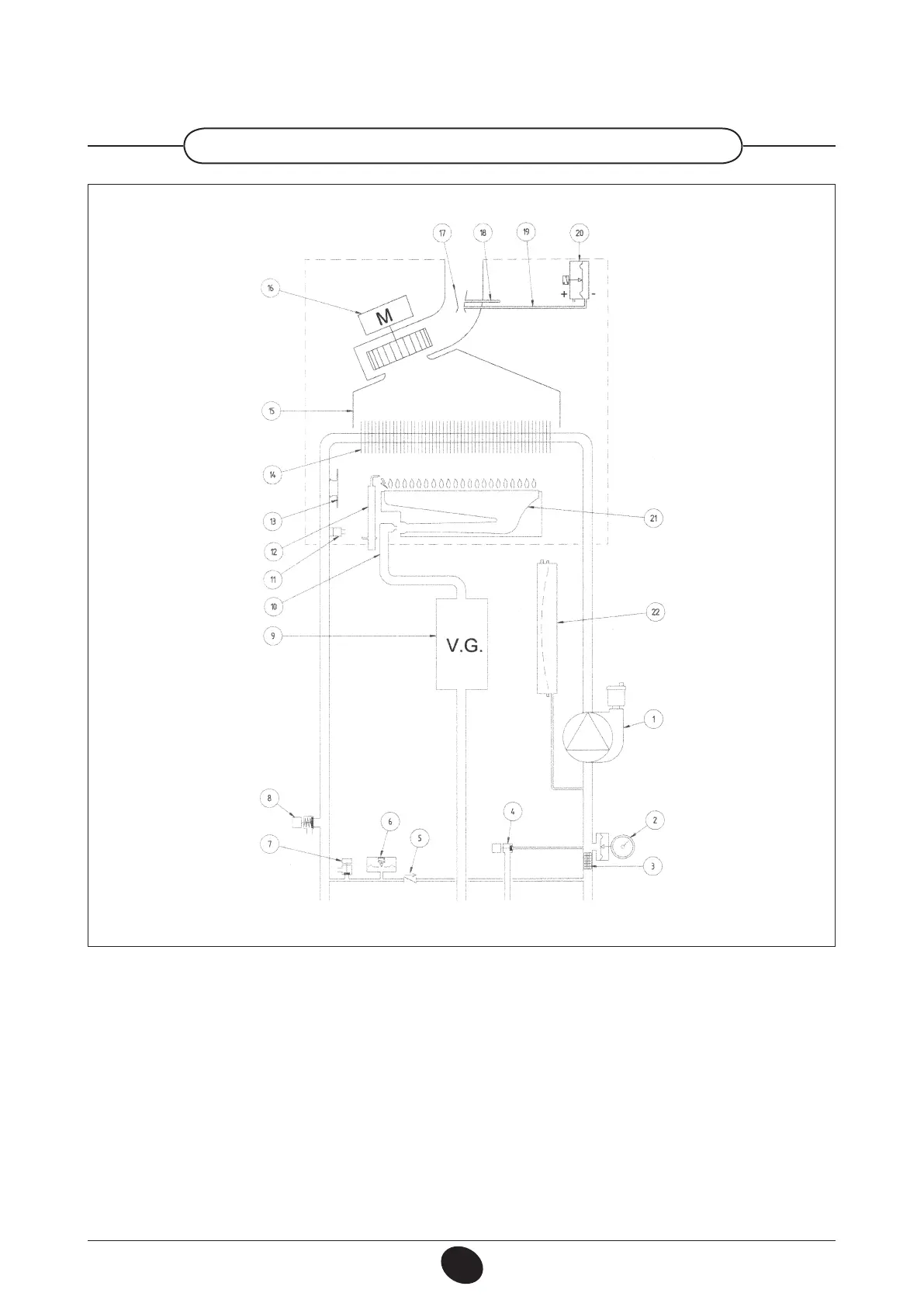

Legendă:
Electrod de aprindere/detectare a ăcării
Termostat de siguranţă
Schimbător apă-gaze arse
Hotă gaze arse
Ventilator
Tub venturi
Priză de presiune pozitivă
Priză de presiune negativă
Presostat aer
Arzător
Vas de expansiune
12
13
14
15
16
17
18
19
20
21
22
1
2
3
4
5
6
7
8
9
10
11
Pompă cu separator de aer
Manometru
Filtru circuit de încălzize detaabil
Robinet de încărcare centrală
Valvă de reţinere pe by-pass automat
Presostat hidraulic
Robinet de evacuare centrală
Valvă de siguranţă
Valvă de gaz
Rampă gaz cu injectoare
Sondă NTC circuit de încălzire
