158
926.323.1 - RO
INSTRUCŢIUNI DESTINATE INSTALATORULUI
1.24 1.14

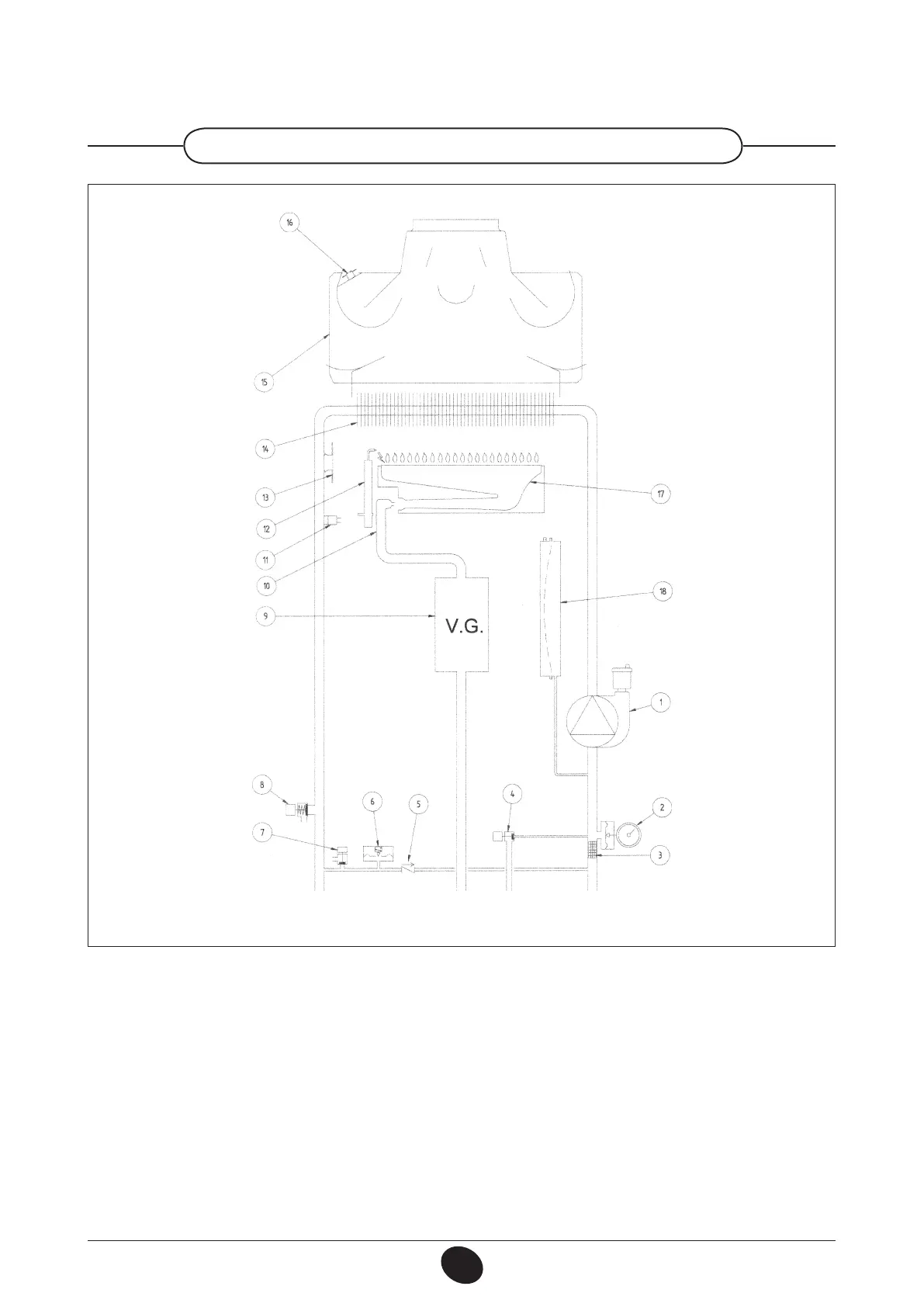

Figura 20
0809_0205 / CG_2083
Tur încălzire Gaz Intrare
apă
menajeră
Retur încălzire
Legendă:
Rampă gaz cu injectoare
Sondă NTC circuit de încălzire
Electrod de aprindere/detectare a ăcării
Termostat de siguranţă
Schimbător apă-gaze arse
Hotă gaze arse
Termostat gaze arse
Arzător
Vas de expansiune
10
11
12
13
14
15
16
17
18
1
2
3
4
5
6
7
8
9
Pompă cu separator de aer
Manometru
Filtru circuit de încălzize detaabil
Robinet de încărcare centrală
Valvă de reţinere pe by-pass automat
Presostat hidraulic
Robinet de evacuare centrală
Valvă de siguranţă
Valvă de gaz
