58
926.323.1 - ES
INSTRUCCIONES PARA EL INSTALADOR
24

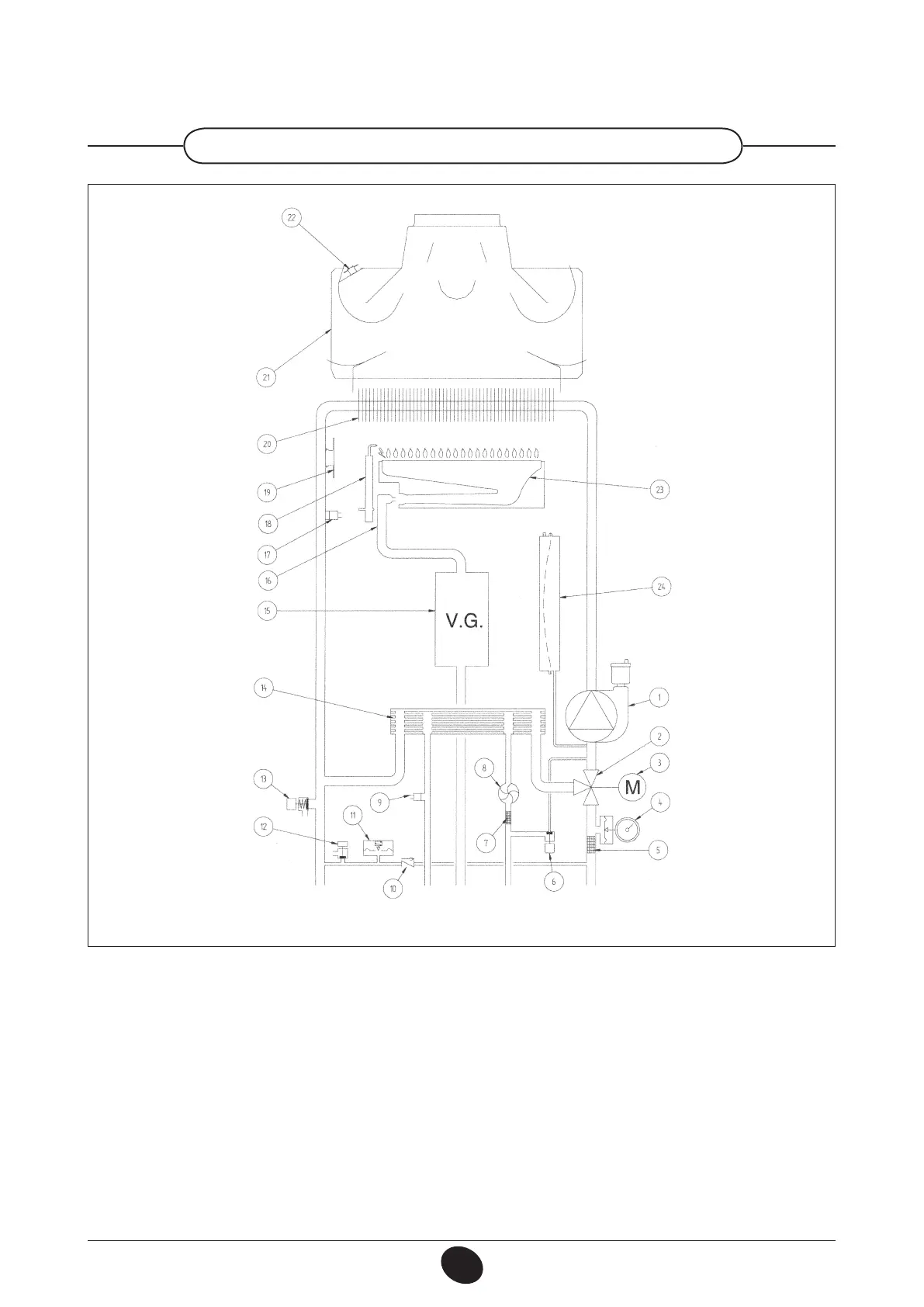

Figura 18
0809_0203 / CG_2081
Leyenda:
1 Bomba con separador de aire
2 Válvula de tres vías
3 Motor válvula de tres vías
4 Manómetro
5 Filtro circuito calefacción extraíble
6 Grifo carga caldera
7 Filtro agua fría sanitaria extraíble
8 Sensor de prioridad sanitario
9 Sonda NTC sanitario
10 Válvula de retención en by-pass automático
11 Presóstato hidráulico
12 Grifo descarga caldera
13 Válvula de seguridad
14 Intercambiador agua-agua de placas
15 Válvula del gas
16 Rampa gas con inyectores
17 Sonda NTC calefacción
18 Electrodo de encendido/detección de llama
19 Termostato de seguridad
20 Intercambiador agua humos
21 Conducto de humos
22 Termostato de humos
23 Quemador
24 Vaso de expansión
Salida
calefacción
Salida
sanitario
Gas Entrada
sanitario
Retorno
calefacción
