926.323.1 - RU
РУКОВОДСТВО ДЛЯ ТЕХНИЧЕСКОГО ПЕРСОНАЛА
… СИСТЕМА ПРИТОКА ВОЗДУХА И ОТВОДА ПРОДУКТОВ СГОРАНИЯ ПО ДВУМ ОТДЕЛЬНЫМ ТРУБАМ
Этот тип установки позволяет отводить продукты сгорания, как через стену, так и в коллективный дымоход.
Приток воздуха для сгорания может осуществляться также с другой стороны, чем та, куда выходит дымоход.
Разделительный комплект состоит из дымоходного переходника (100/80) и переходника для воздуховода. Переходник для
воздуховода закрепите винтами с уплотнителями, вынутыми ранее из дымового колпака.

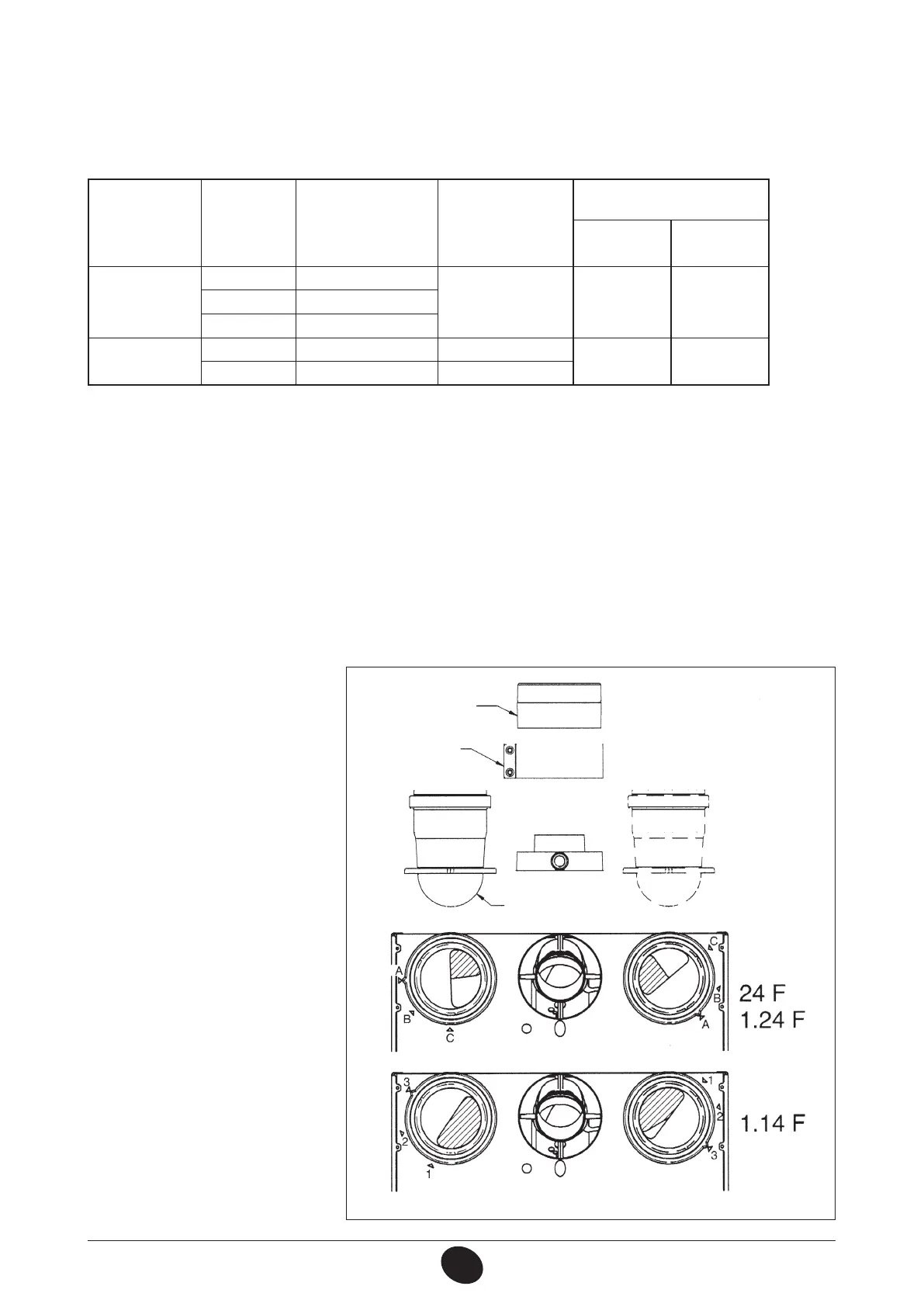

Рис.8
Регулировка проема в трубе забора
воздуха
Данная настройка нужна для оптимизации
производительности котла и параметров
сгорания.
Муфту забора воздуха можно установить
слеваилисправаотдымохода;ееможно
поворачивать для регулировки потока
воздуха в зависимости от суммарной
длины воздуховода и дымохода.
Для уменьшения потока в озд у ха
поверните муфту против часовой
стрелки, для увеличения потока воздуха
поворачивайте ее в обратную сторону.
Для оптимальной настройки можно
использовать анализатор продуктов
сгорания, измеряющий содержание СО2
в продуктах сгорания при максимальной
мощности. Если содержание СО2 низкое,
подачу воздуха постепенно регулируют,
добиваясь содержания СО2, приведенного
в таблице.
Д ля пра виль н ог о по д к л юч е н и я
и и с п о л ь з о в а н и я а н а ли з а т о р а
воспользуйтесь прилагаемым к нему
руководством.
Колено 90° позволяет присоединять котел к дымоходу в любом направлении, поскольку оно может поворачиваться на 360°. Кроме
того, колено 90° может использоваться в качестве дополнительного в сочетании с дополнительной трубой или с коленом 45°.
• Колено90°сокращаетмаксимальновозможнуюдлинутрубна0,5м.
• Колено45°сокращаетмаксимальновозможнуюдлинутрубна0,25м.
ВАЖНО
Каналы всасывания и слива (C52) из котлов должны соответствовать следующей максимальной длине:
- канал всасывания: Lmax= 8m
- канал слива: Lmax= 15m
Примечание:первоеколенов90°неучитыватьприподсчетемаксимальнодопустимойдлины.
переходни для
отвода продуктов
сгорания
крепежный зажим
муфта забора воздуха
Модель котла (L1+L2)
Положение
регулятора
Использовать
ДИАФРАГМУ на
ДЫМОХОДЕ
A
CO
2
%
G20 G31
24 F
1.24 F
0 ÷ 4 A
НЕТ 6,4 7,24 ÷ 14 B
14 ÷ 23 C
1.14 F
0 ÷ 4 3 ДА
4,4 5,1
4 ÷ 23 3 НЕТ
