РУКОВОДСТВО ДЛЯ ТЕХНИЧЕСКОГО ПЕРСОНАЛА
Обратите внимание! При установке дымохода убедитесь, что труба хорошо изолирована (напр., стекловолокном) в
месте прохода трубы сквозь стену здания.
Подробные инструкции об установке труб смотри в руководствах, прилагаемых к комплектам.

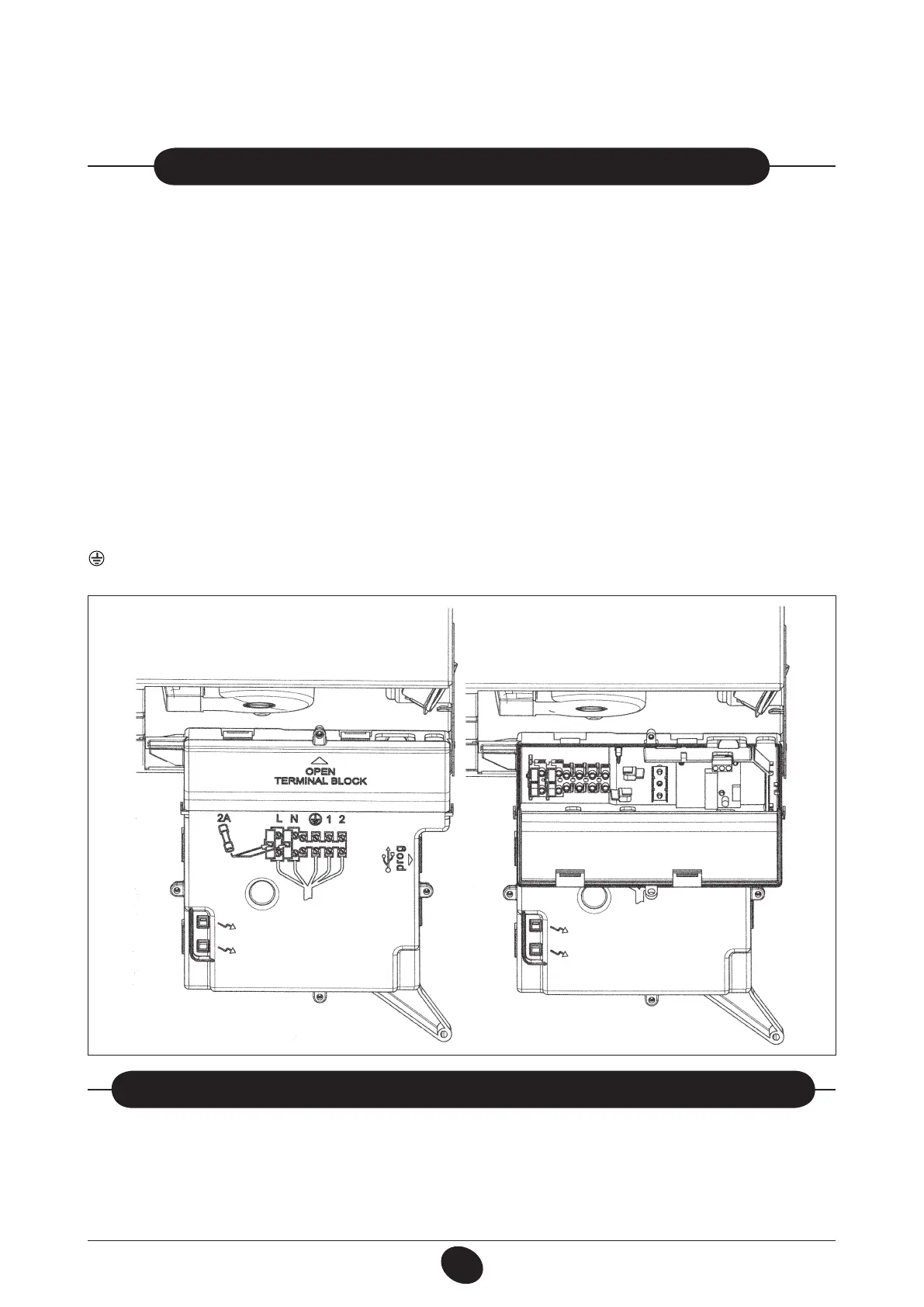

Рис.9
0712_1208 / CG_2008

Электробезопасность котла гарантируется только при правильном заземлении в соответствии с действующими
нормативами.
С помощью прилагаемого трехжильного кабеля подключите котел к однофазной сети переменного тока 230В с заземлением.
Убедитесь в соблюдении правильной полярности.
Используйте двухполюсный выключатель с расстоянием между разомкнутыми контактами не менее 3мм.
При замене сетевого кабеля рекомендуется использовать кабель сечением 3x0.75 мм2 и максимальным диаметром 8мм.
…доступ к клеммной колодке электропитания
• двухполюснымвыключателемотключитеподачупитанияккотлу;
• отвинтитедвавинта,крепящихпанельуправленияккотлу;
• повернитепанельуправления;
• длядоступакконтактамснимитекрышку(рис.9).
В клеммную колодку встроены плавкие предохранители на 2А (для их проверки или замены выньте черный держатель
предохранителя).
Внимание: убедитесь в соблюдении правильной полярности L(фаза) - N(нейтраль).
Обозначение клемм
(L) = фаза, коричневый провод
(N) = нейтраль, голубой провод
= земля, желто-зеленый
(1) (2) = клеммы подключения комнатного термостата
18. ПОДСОЕДИНЕНИЕ КОМНАТНОГО ТЕРМОСТАТА
• открыть доступ кклеммам подключения электропитания (рис.9), в соответствии с инструкциями, изложенными в
предыдущемпараграфе;
• снятьперемычкусклемм1и2клеммнойколодки;
• протянутькабельиздвухпроводовчерезкабельныйзажимкотлаиприсоединитькабель,идущийоттермостата,кклеммам
(1)и(2);
• включитьэлектропитаниекотла
.
