98
926.323.1 - RU
РУКОВОДСТВО ДЛЯ ТЕХНИЧЕСКОГО ПЕРСОНАЛА
Отвод продуктов сгорания
Газовые устройства, снабженные патрубком газоотводной трубы, должны быть присоединены напрямую к эффективному дымоходу: только
при отсутствии дымохода допускается отвод продуктов сгорания непосредственно из помещения.

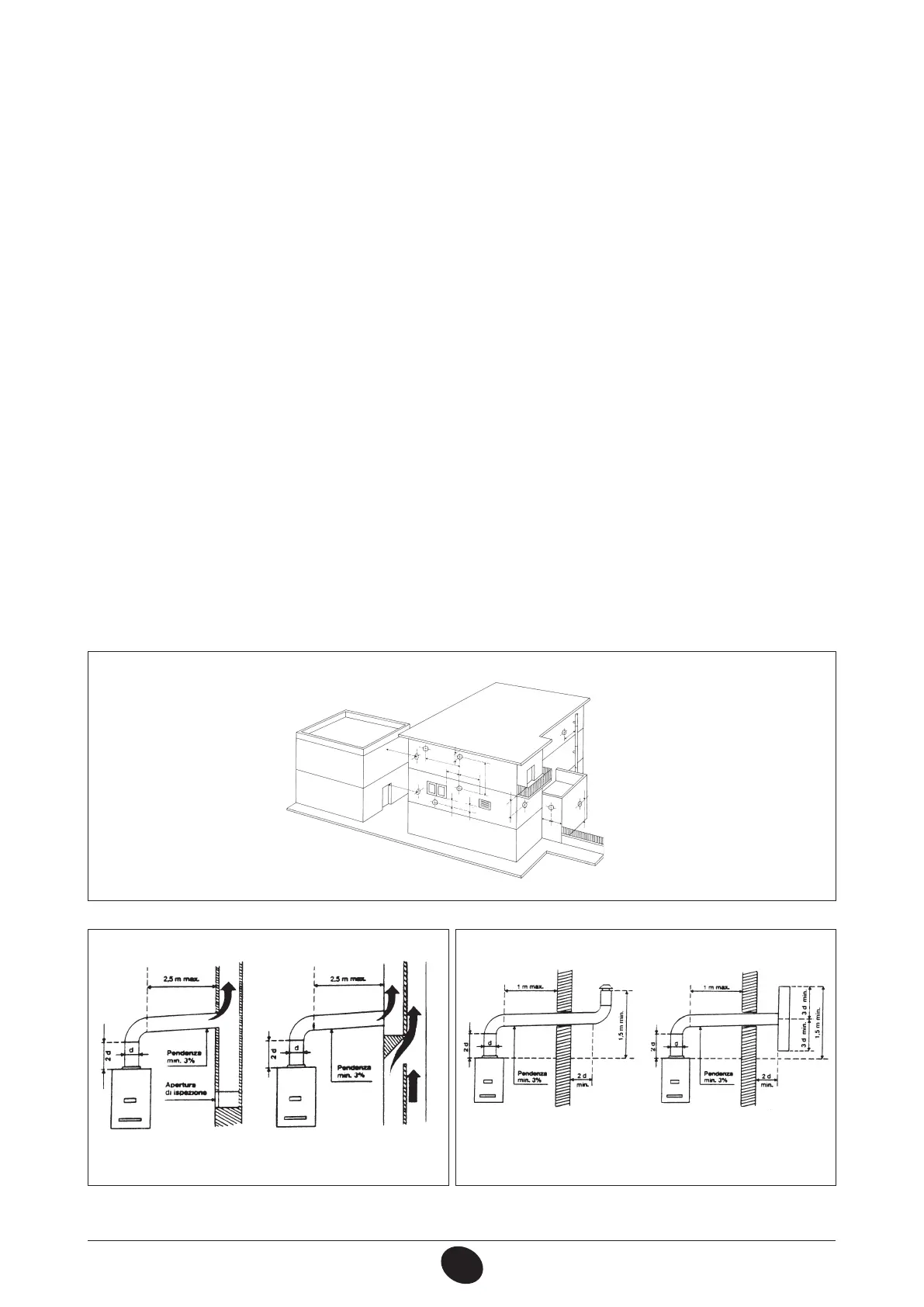

Присоединение к дымоходу (рис. А) должно быть осуществлено с соблюдением следующих норм:
• присоединениедолжнобытьгерметичноивыполненоизматериалов,способныхвыдержатьнормальныемеханическиенагрузкииустойчивых
квоздействиютепла,продуктовсгоранияиихагрессивныхконденсатов;
• присоединениедолжноиметьнеболеетрехпеременнаправления,включаяприсоединительныйпатрубокдымохода,свнутреннимиуглами
более90°.Изменениянаправлениядолжныбытьвыполненыисключительноприпомощиспециальныхколен;
• оськонечногоучасткаприсоединениядолжнабытьперпендикулярнавнутреннейстене,противоположнойдымоходу;
• сечениеповсейдлинеприсоединениядолжнобытьнеменеесечениявыходнойтрубыустройства;
• вприсоединениидолжныотсутствоватьотсечныеустройства(заглушки).
При прямом отводе продуктов сгорания из помещения (рис. В) не допускается более двух изменений направления.
Вентиляция помещений
В помещении, где установлены газовые устройства, должна быть обеспечена обязательная подача воздуха в количестве, необходимом для
нормального горения газа и вентиляции помещения.
Подача воздуха должна осуществляться напрямую через:
•стационарныевентиляционныеотверстия,выполненныенастенахпомещенияивыходящиенаружу;
•вентиляционныхканалов,отдельныхилиразветвленных.
Вентиляционные отверстия на внешних стенах помещения должны отвечать следующим требованиям:
a) иметьобщеесвободноесечениепроходанеменее6см2накаждыйкВттепловоймощностиприминимальнойустановке100см2;
b)иметьконструкцию,обеспечивающуюбеспрепятственноепоступлениевоздуха,каксвнешней,такисвнутреннейстороныстены;
c) вентиляционные отверстия должны быть защищены, например, решетками, металлической сеткой и т.д., с сохранением при этом полезного
сечения,указанноговыше;
d) вентиляционные отверстия должны быть расположены приблизительно на уровне пола, при этом они не должны мешать работе устройств
отводапродуктовсгорания;вслучае,еслитакоеположениевентиляционныхотверстийокажетсяневозможно,необходимоувеличить
сечение соответствующих отверстий не менее, чем на 50%”.
Рис. А Рис. Б
oce.9306231145
P
O
N
M
A
B
D
H
I
L
G
F
E
C
oce.9402251015
oce.9402251030
