Ε ν ό τ η τ α Ε Γ Κ ΑΤΑ Σ ΤΑΤ Η ( e l )
7113156.01 (1-05/13)


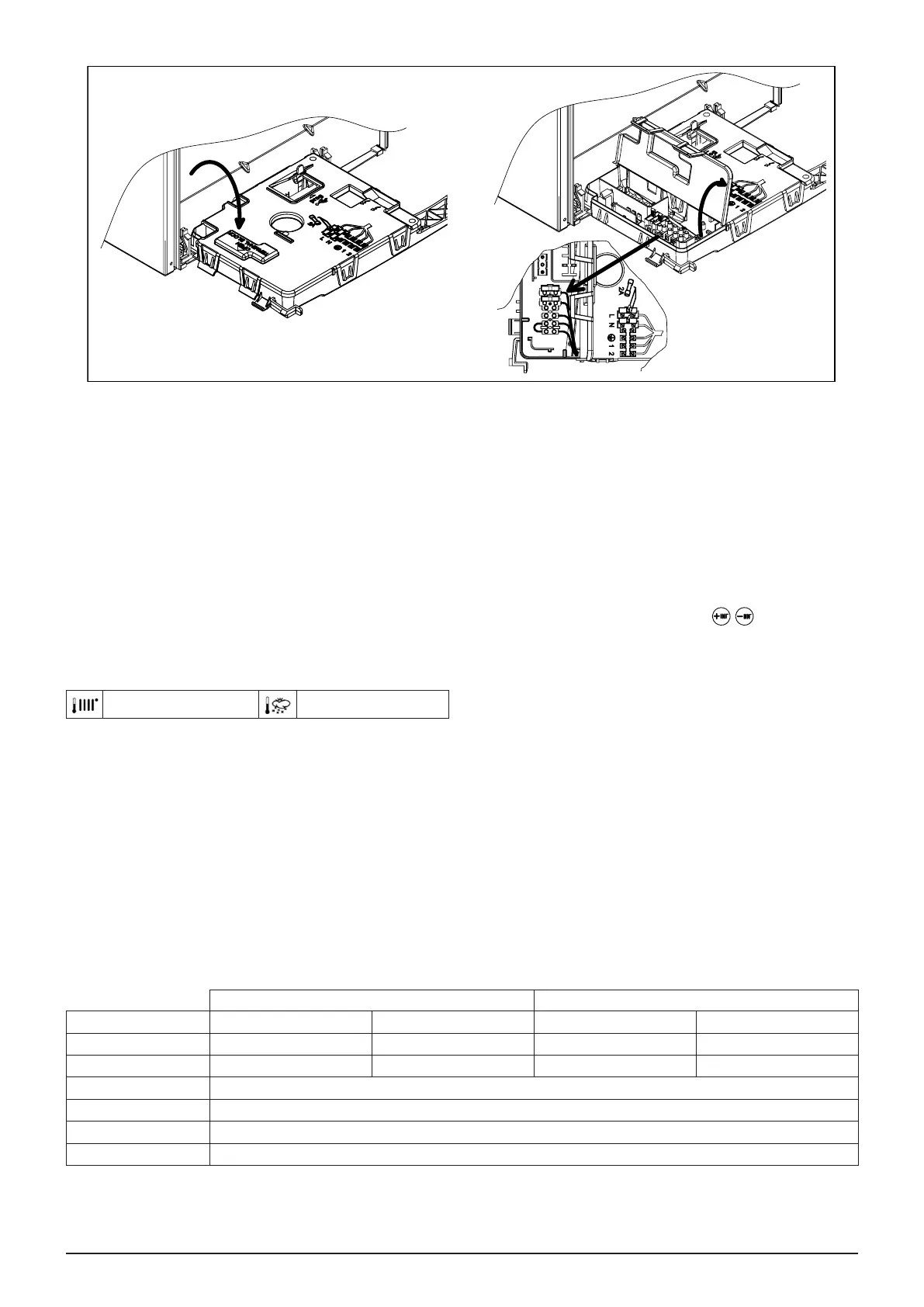

11.1 ΣΥΝΔΕΣΗ ΘΕΡΜΟΣΤΑΤΗ ΔΩΜΑΤΙΟΥ
Για σύνδεση του Θερμοστάτη Δωματίου στο λέβητα, ενεργήστε όπως περιγράφεται στη συνέχεια:
• πηγαίνετε στη βάση ακροδεκτών τροφοδοσίας όπως περιγράφεται στην παράγραφο ΗΛΕΚΤΡΙΚΕΣ ΣΥΝΔΕΣΕΙΣ
• βγάλτε το βραχυκυκλωτήρα από τους ακροδέκτες (1) και (2)
• περάστε το διπολικό καλώδιο από τον οδηγό καλωδίου και συνδέστε το στους δύο ακροδέκτες.
11.2 ΣΥΝΔΕΣΗ ΤΟΥ ΕΞΩΤΕΡΙΚΟΥ ΑΙΣΘΗΤΗΡΑ
Για να συνδέσετε τον Εξωτερικό Αισθητήρα, παρεχόμενο ως αξεσουάρ, στο λέβητα, ενεργήστε όπως περιγράφεται στη συνέχεια:
• πηγαίνετε στη βάση ακροδεκτών τροφοδοσίας όπως περιγράφεται στην παράγραφο ΗΛΕΚΤΡΙΚΕΣ ΣΥΝΔΕΣΕΙΣ
• συνδέστε τον εξωτερικό αισθητήρα στα δύο καλώδια ΚΟΚΚΙΝΟΥ χρώματος που διαθέτουν κάλυμμα-faston κεφαλής
• με εξωτερικό αισθητήρα μπορείτε να επιλέξετε την κλιματική καμπύλη “kt” ενεργώντας στα κουμπιά επιλέγοντάς την
μεταξύ των διαθέσιμων (0...90), βλέπε το γράφημα των καμπυλών στο τέλος του εγχειριδίου στο προσάρτημα “SECTION” E
(η δεδομένη καμπύλη είναι η 0).
ΥΠΟΜΝΗΜΑ ΓΡΑΦΗΜΑΤΟΣ ΚΑΜΠΥΛΩΝ Kt- “SECTION” E
Θερμοκρασία παροχής Εξωτερική θερμοκρασία
12. ΒΑΛΒΙΔΑ ΑΕΡΙΟΥ
12.1 ΤΡΟΠΟΣ ΑΛΛΑΓΗΣ ΑΕΡΙΟΥ
Ο λέβητας μπορεί να μετασχηματιστεί για τη χρήση με αέριο μεθάνιο (G20) ή με αέριο GPL (G31) με τη βοήθεια της εξουσιοδοτημένης
Τεχνικής Υποστήριξης. Για το σκοπό αυτό απαιτούνται οι ακόλουθες ενέργειες:
A) αντικατάσταση των μπεκ του κεντρικού καυστήρα
B) παραμετροποίηση της ηλεκτρονικής κάρτας
C) μηχανική βαθμονόμηση του ρυθμιστή πίεσης της βαλβίδας αερίου
D) ηλεκτρονική βαθμονόμηση της βαλβίδας αερίου
E) τελικοί έλεγχοι.
24 F 18 F
Παράμετρος G20 G31 G20 G31
F02 0 1 0 1
F08 55 60 100 100
F18 18
F45 1
F48 100
F64 1
