S e c c i ó n I N S TA L A D O R ( e s )
13. VISUALIZACIÓN DE LOS PARÁMETROS EN LA PANTALLA (FUNCIÓN
“INFO”)
Pulsar la tecla durante 6 segundos como mínimo para visualizar en la pantalla alguna información sobre el funcionamiento
de la caldera.

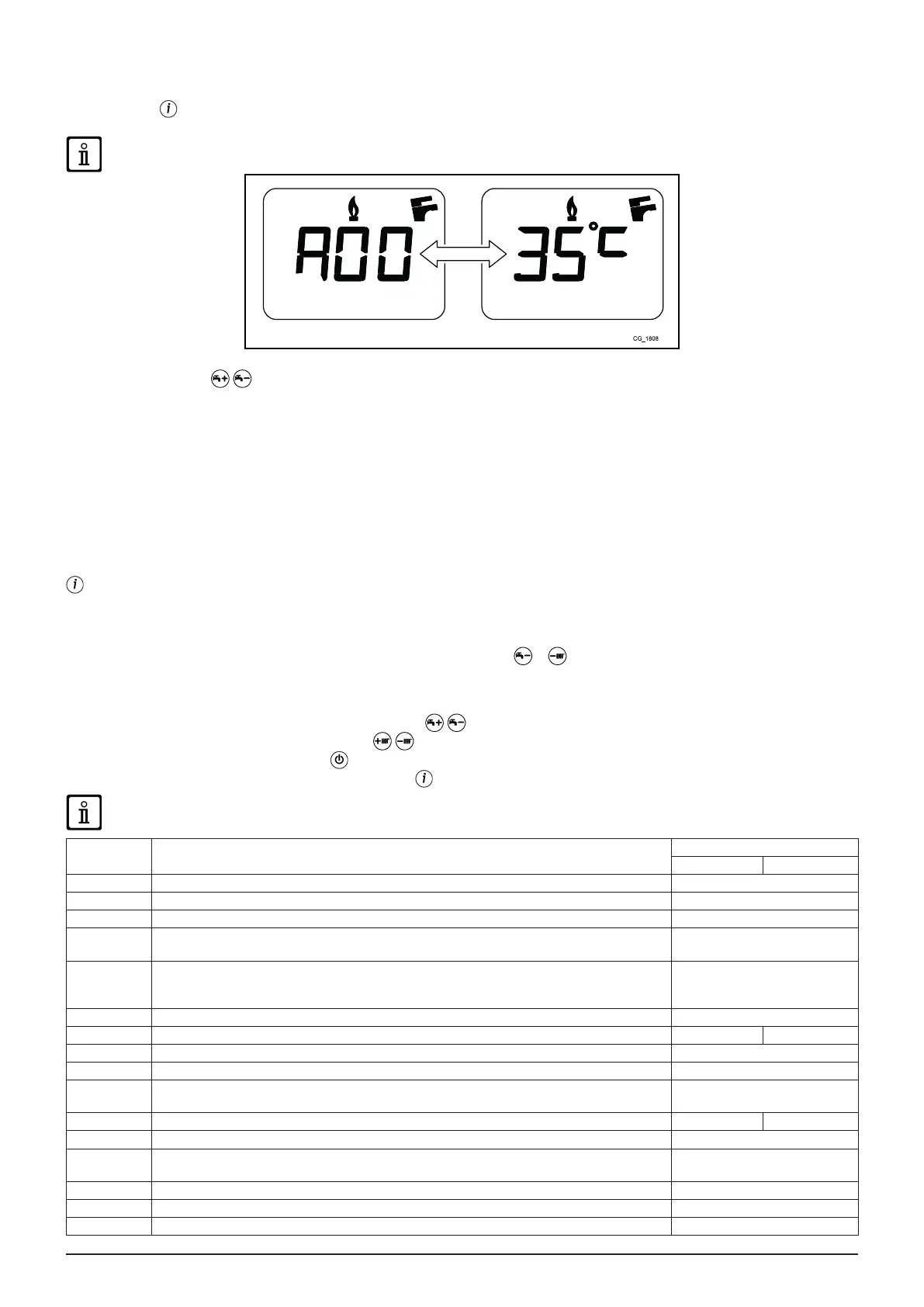

Cuando la función “INFO” está activada, en la pantalla aparece la indicación “A00” alternada con el valor de la temperatura
de impulsión de la caldera.
Actuar sobre las teclas para visualizar la siguiente información:
A00: valor (°C) actual de la temperatura de impulsión de la calefacción;
A01: valor (°C) actual de la temperatura del agua caliente sanitaria;
A02: valor (°C) actual de la temperatura exterior (con sonda exterior conectada);
A03: valor (°C) actual de la temperatura de humos;
A04: valor (%) instantáneo de la señal de control de la válvula de gas;
A05: valor (%) del rango de potencia (MÁX. CH);
A06: valor (°C) de temperatura de setpoint de la calefacción;
A07: valor (°C) de temperatura del setpoint ACS;
A08: último error ocurrido en la caldera;
A09: no utilizado;
A10: no utilizado.
Esta función permanece activada durante 3 minutos. Es posible interrumpir con anticipación la función “INFO” pulsando la tecla
o cortando la tensión de la caldera.
14. CONFIGURACIÓN DE LOS PARÁMETROS
Para congurar los parámetros de la caldera, pulsar a la vez las teclas y durante 6 segundos como mínimo. Cuando la
función está activada, en la pantalla se visualiza la indicación “F01” alternada con el valor del parámetro visualizado.
Modicación de los parámetros
• Para desplazarse por los parámetros, pulsar las teclas ;
• Para modicar un parámetro, pulsar las teclas ;
• Para memorizar el valor, pulsar la tecla ; en la pantalla se visualizará la indicación “MEM”;
• Para salir de la función sin memorizar, pulsar la tecla ; en la pantalla se visualizará la indicación “ ESC”.
SE ACONSEJA TOMAR NOTA DE TODOS LOS PARÁMETROS MODIFICADOS, EN LA TABLA AL FINAL DE ESTE MANUAL
DE INSTRUCCIONES.
Parámetro Descripción de los parámetros
Ajustes de fábrica
24 F 18 F
F01 Tipo de caldera 010=cámara estanca 010
F02 Tipo de gas utilizado 000=METANO - 001=GPL - 002=gas G25.1 000
F03 Sistema hidráulico 002
F04 - F05
Conguración relé programable 1 y 2 (véanse las instrucciones SERVICE)
000=ninguna función asociada
000
F06
Conguración setpoint máximo calefacción (°C)
000=76 °C (apagado del quemador a 81 °C)
001=45 °C (apagado del quemador a 50 °C)
000
F07 Conguración entrada prioridad ACS 002
F08 Potencia máx. de calefacción (0-100%) 055 100
F09 Potencia máx. en ACS (0-100%) 100
F10 Potencia mín. en calefacción y ACS (0-100%) 000
F11
Tiempo de espera en calefacción antes de un nuevo encendido
000=10 segundos - 001...010 = 1...10 minutos
003
F12 Identicación del modelo de caldera 001 002
F13 Ajuste de fábrica 000
F14
Prueba para controlar la posición correcta de la sonda ACS 000=Deshabilitada -
001=Siempre habilitada
001
F15 - F16 Ajuste de fábrica 000
F17 Conguración del presóstato hidráulico 001
F18 Desbloqueo parámetros para el SERVICE 000
