13. PARAMÉTEREK KIJELZŐN TÖRTÉNŐ MEGJELENÍTÉSE (“INFO” FUNKCIÓ)
Nyomja be legalább 6 másodpercre az gombot a kazán működésére vonatkozó néhány információ kijelzőn történő
megjelenítéséhez.

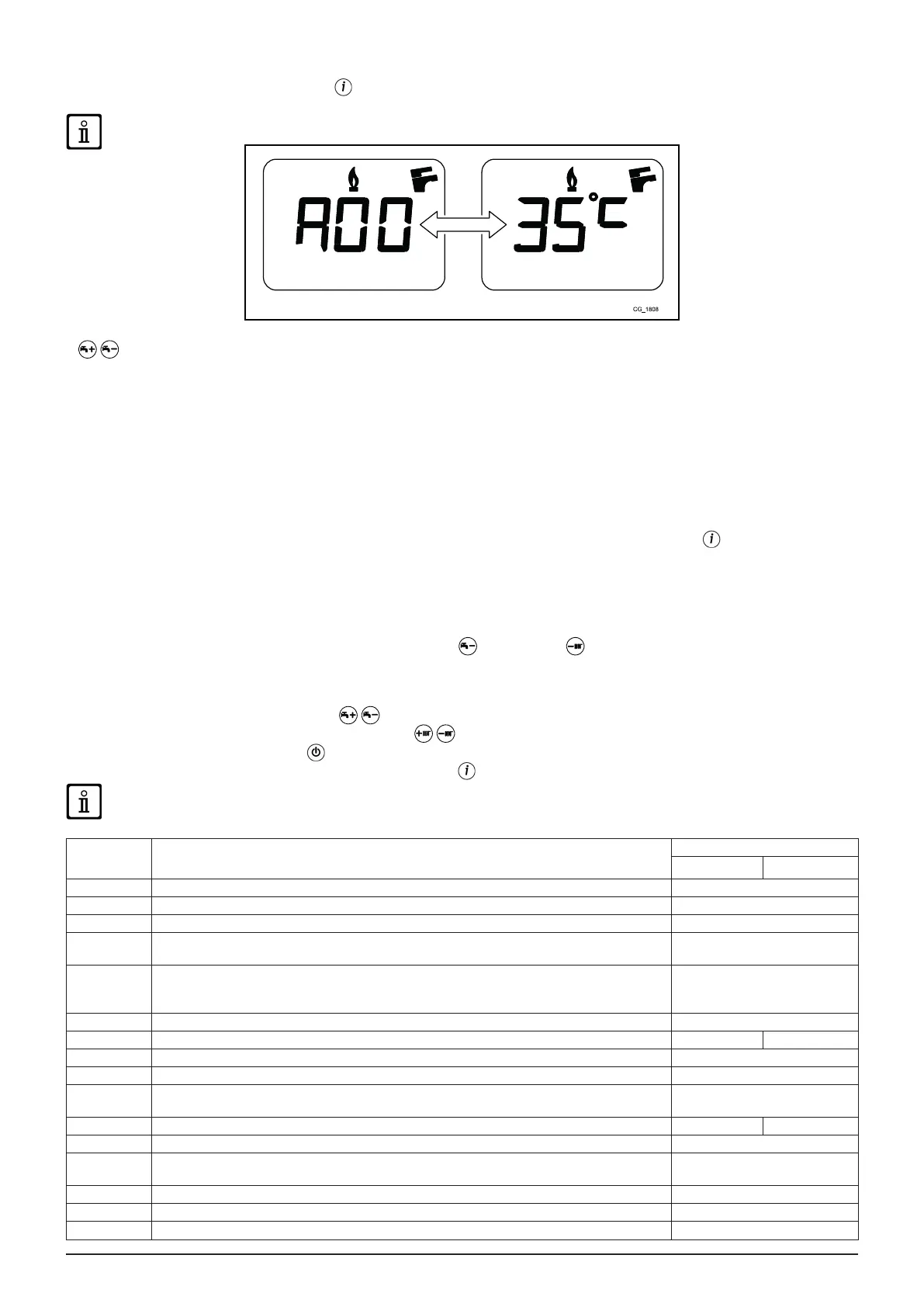

Amikor az “INFO” funkció aktív, a kijelzőn az “A00” kiírás és a kazán előremenő hőmérsékletének értéke váltakozva tűnik fel:
A szabályozógombok segítségével jelenítheti meg az alábbi információkat:
A00: a fűtési előremenő hőmérséklet jelenlegi értéke (°C);
A01: a használati melegvíz hőmérsékletének jelenlegi értéke (°C);
A02: a külső hőmérséklet (csatlakoztatott külső szondával) jelenlegi értéke (°C);
A03: a füst hőmérsékletének jelenlegi értéke (°C);
A04: a gázszelep ellenőrző jelzésének pillanatnyi értéke (%);
A05: a teljesítmény tartomány értéke (%) (MAX CH);
A06: a fűtési set-point hőmérséklet értéke (°C);
A07: a használati melegvíz set-point hőmérséklet értéke (°C);
A08: a kazánban előfordult utolsó hiba;
A09: nem használt;
A10: nem használt;
Ez a funkció 3 perces időtartamra marad aktív. Az “INFO” funkció ezt megelőzően is megszakítható a gomb benyomásával,
vagy a kazán feszültségmentesítésével.
14. PARAMÉTEREK BEÁLLÍTÁSA
A kazán paraméterek beállításához nyomja be egyidejűleg az gombot és a gombot legalább 6 másodpercre. Amikor a
funkció aktív, a kijelzőn az “ F01” kiírás, és a megjelenített paraméter értéke váltakozva tűnik fel.
Paraméter módosítás
• A paraméterek futtatásához nyomja be a gombokat;
• Egy egyedüli paraméter módosításához nyomja be a gombokat;
• Az érték mentéséhez nyomja be az gombot, ekkor a kijelzőn a “MEM” kiírás tűnik fel.
• A funkcióból mentés nélkül történő kilépéshez nyomja be az gombot, a kijelzőn ekkor az “ ESC” kiírás tűnik fel.
AJÁNLATOS EZEN KÉZIKÖNYV VÉGÉN LÉVŐ TÁBLÁZATBA MINDEN MÓDOSÍTOTT PARAMÉTERT BEJEGYEZNI.
Paraméter Paraméter leírás
Gyári beállítás
24 F 18 F
F01 Kazán típus 010 = zárt égéstér 010
F02 Használt gáztípus 000=METÁN - 001=LPG - 002=gáz G25.1 000
F03 Hidraulikus rendszer 002
F04 - F05
Programozható relé beállítás 1 és 2 (Lásd a SERVIZ utasításait)
000=semmilyen társított funkció
000
F06
Legnagyobb megengedett fűtési hőmérséklet beállítása (° C)
000=76°C (Égő kikapcsolás 81 °C-on)
001=45°C (Égő kikapcsolás 50 °C-on)
000
F07 Használati melegvíz elsőbbség bemenet konguráció 002
F08 Max. teljesítmény fűtésnél (0-100%) 055 100
F09 Használati melegvíz készítési csúcsteljesítmény (0-100%) 100
F10 Legkisebb fűtési teljesítmény (0-100%) 000
F11
Várakozási idő fűtésnél újabb bekapcsolás előtt
000=10 másodperc - 001...010 = 1...10 perc
003
F12 Kazán modell azonosítás 001 002
F13 Gyári beállítás 000
F14
Használati melegvíz szonda megfelelő elhelyezésének ellenőrző tesztje 000=Kikapcsolva -
001=Mindig bekapcsolva
001
F15 - F16 Gyári beállítás 000
F17 Víznyomás-szabályozó konguráció 001
F18 Paraméterek kioldása a SERVICE számára 000
